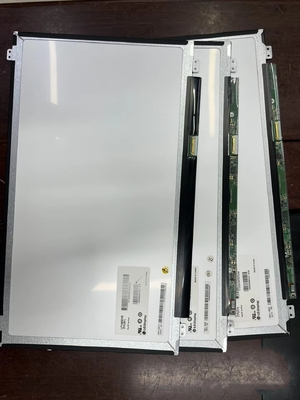

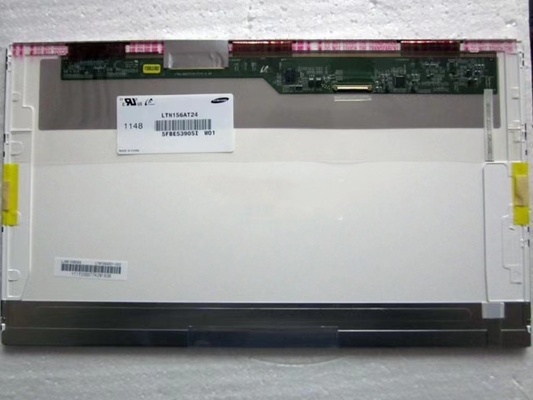

تفاصيل المنتج:
|
| العلامة التجارية: | سامسونج | الحجم القطري: | 15.6 بوصة |
|---|---|---|---|
| القرار: | 1366 (RGB) × 768 ، WXGA 100PPI | الضوء: | 220 شمعة / متر مربع |
| زاوية الرؤية: | 45/45/15/30 (النوع)(CR≥10) | Max. الأعلى. Ratings التقييمات: | درجة حرارة التخزين: -20 ~ 60 درجة مئوية درجة حرارة التشغيل: 0 ~ 50 درجة مئوية |
| معلومات أساسية: | العلامة التجارية | النموذج 16 متوافق | النوع | الاسم المستعار للنموذج |
|---|---|---|---|---|
| LTN156AT24-W01 | a-Si TFT-LCD ، LCM | SEC324A | ||
| الموثوقية: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مقاومة الاهتزاز |
| 0 ~ 50 °C | -20 ~ 60 درجة مئوية |
| حجم اللوحة: | 15.6 بوصة | |||
|---|---|---|---|---|
| خصائص البيكسل: | القرار | ترتيب البكسلات | نطاق النقطة (W × H) | مساحة البكسلات (W × H) |
| 1366 ((RGB) × 768, WXGA | الشريط الرأسي RGB | 0.084×0.252 ملم | 0.252 × 0.252 مم [100 PPI] | |
| الحجم الميكانيكي: | المنطقة النشطة (W × H) | مساحة البيزل (W × H) | مقاس المخطط (W × H) | عمق المخطط |
| 344.232×193.536 ملم | 348.8×197.0 ملم | 359.3×209.5 ملم | 5.1/5.5 (النوع / الحد الأقصى) ملم | |
| الخصائص: | نمط النموذج | نسبة الجوانب | التوجيه | أسلوب الشكل |
| مستطيل مسطح | 16:9 (W: H) | نوع المناظر الطبيعية | السنج (PCBA منحني، T≥5.2mm) | |
| التثبيت: | ثقوب التثبيت الجانبية (8-M2) على اليسار ، يمين اللوحة | |||
| سمات أخرى: | غطاء اللوحة | الوزن | السطح | |
| - | 450 غرام (كحد أقصى) | التوهج (ضباب 0%) ، الطلاء الصلب (3H) | ||
| معلومات أساسية: | السطوع | وضع العمل | نسبة التباين |
|---|---|---|---|
| 220 cd/m2 (النوع) | TN، عادةً أبيض، ناقل | 400١ (طراز) (تسليم) | |
| زاوية الرؤية ((L/R/U/D) | اتجاه الرؤية | سرعة الاستجابة | |
| 45/45/15/30 (النوع) ((CR≥10) | الساعة السادسة | 16 (النوع) ((Tr+Td) (ms) | |
| لون الشاشة: | درجة حرارة اللون | كمية الألوان | اللون الأبيض |
| 6485K | 262K (6 بت) | إكس:0.313و:0.329 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 60% | 79% | 62% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 62% | 45% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| التغير في الوضوح: | 1.70 (أكثر من 13 نقطة) | ||
| الإشارة الكهربائية: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
|---|---|---|---|---|---|---|
| 240/264mA (النوع/أكثر) | 3.3 فولت (النوع) | 0.79W (نوع) | ||||
| خصائص الواجهة: | الموقع | النوع | واجهة | |||
| المرفق | LVDS (1 ch، 6-bit) | |||||
| واجهة الإشارة: | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| I-PEX | 20455-040E-12 | 1 قطعة | 0.5 ملم | 40 دبوس | LVDS-40P1C6B-040B | |
| خصائص الضوء الخلفي: | النوع | الموقع | الشكل | المبلغ | الحياة ((الساعات) | استبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | سلسلة واحدة | 4S1P | 10K ((دقيقة) | - | |
| الـ WLED الكهربائية: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
| 115mA (النوع) | 26.4 فولت (النوع) | |||||
| خصائص الواجهة: | الموقع | النوع | سائق WLED | |||
| - | مدرجة في واجهة الإشارة | مع LED Driver | ||||
| السائق الكهربائي | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
| - | 6.0/12.0/24.0 فولت (دقيقة / نوع / أقصى) | 3.9W (ماكس.) | ||||
حيث يتم ترتيب البكسلات في الشريط الرأسي RGB. أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة 344.232 ((W) × 193.536 ((H) mm ، وحجم الخطوط العريضة 359.3 ((W) × 209.5 ((H) × 5.5 ((D) mm ، وحجم منطقة المشاهدة 348.8 ((W) × 197.0 ((H) mm ، مع معالجة السطح من Glare (Haze 0%) ، طلاء صلب (3H) ، وزن صافي 450g (Max.) ، شكل نوع من Wedge (PCBA Bent ، T≥5.2mm).LTN156AT24-W01 يمكن أن توفر 220 cd/m2 وضوح العرض 4001 نسبة التباين الإرسالي، 45/45/15/30 (النوع) ((CR≥10) (L / R / U / D) زاوية مشاهدة، أفضل اتجاه رؤية في الساعة 6 ، ووقت الاستجابة من 16 (النوع) ((Tr + Td) ms.يتم تحديد مقياس الرمادي أو سطوع البكسل الفرعي مع إشارة مقياس الرمادي 6 بت لكل نقطة، وبالتالي تقدم لوحة من 262K الألوان، أيضا مع أداء من نطاق الألوان 60٪ (NTSC).اعتمد هذا المنتج 4S1P WLED كما هو نظام الضوء الخلفي الذي تم وضعه كنوع ضوء الحافة ولها عمر العمل من 10K ساعةLTN156AT24-W01 يستخدم LVDS (1 ch، 6-bit) كما هو نظام إدخال الإشارة، والتي متصلة بواسطة 40 دبوس
