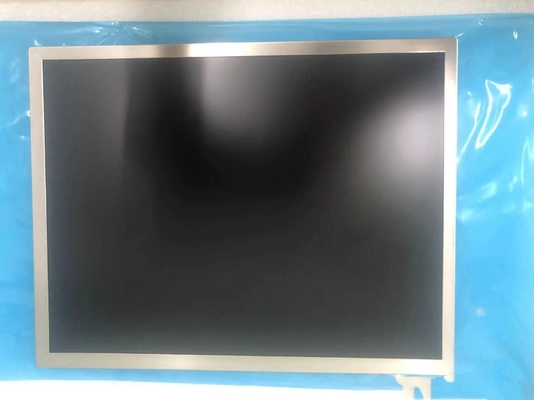

تفاصيل المنتج:
|
| العلامة التجارية: | بنك انجلترا | الحجم القطري: | 12.1 بوصة |
|---|---|---|---|
| القرار: | 1024 (RGB) × 768 ، XGA 105PPI | الضوء: | 600 شمعة/م² |
| زاوية الرؤية: | 85/85/85/85 (نموذجي) (CR≥10) | بيئة: | درجة حرارة التشغيل: -20 ~ 85 °C ؛ درجة حرارة التخزين: -30 ~ 85 °C |
| معلومات أساسية: | الاسم التجاري | اسم الطراز | النوع | الاسم المستعار للنموذج |
|---|---|---|---|---|
| AV121X0M-N10 | a-Si TFT-LCD ، LCM | - | ||
| الدرجات القصوى: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مستوى الهزات |
| -20 ~ 85 °C | -30 ~ 85 °C |
| حجم الشاشة: | 12.1" | |||
|---|---|---|---|---|
| خصائص البيكسل: | عدد البكسلات | تنسيق البكسل | نطاق النقطة (H × V) | مساحة البكسلات (H × V) |
| 1024 ((RGB) × 768, XGA | الشريط الرأسي RGB | 0.080×0.240 مم | 0.240×0.240 مم [105PPI] | |
| الحجم الميكانيكي: | مساحة العرض (H × V) | فتح البيزل (H × V) | الأبعاد الكلية (H × V) | العمق الكلي |
| 245.76×184.32 ملم | 248.76×187.32 ملم | 265.5×206.3 ملم | 8/13.5 (النوع / الحد الأقصى) ملم | |
| الخصائص: | شكل الشكل | نسبة الجوانب (H: V) | التوجيه | أسلوب الشكل |
| مستطيل مسطح | 4:3 | نوع المناظر الطبيعية | ||
| المواصفات الأخرى: | الكتلة | غطاء اللوحة | معالجة السطح | |
| TBD | - | - | ||
| الثقوب والأقواس: | قطب التثبيت الخلفي | |||
| معلومات أساسية: | الضوء | وضع العمل | نسبة التباين |
|---|---|---|---|
| 600 cd/m2 (Min.) | إد.إس، عادةً أسود، ناقل | 1000١ (طراز) (تسليم) | |
| رؤية جيدة في | زاوية النظر | وقت الاستجابة | |
| التماثل | 85/85/85/85 (النوع) ((CR≥10) | 30 (النوع) ((Tr+Td) (ms) | |
| لون الشاشة: | درجة حرارة اللون: | اللون الداعم | تنسيقات الألوان |
| 6789K | 16.2M (6-بيت + FRC) | إكس:0.311و:0.310 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 69% | 92% | 71% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 71% | 51% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| التوحيد الأبيض: | 1.25/1.33 (النوع / الحد الأقصى) ((9 نقاط) | ||
| خصائص الضوء الخلفي: | النوع | الموقع | الحياة ((الساعات) | المبلغ | الشكل | استبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | 30K ((دقيقة) | 8S6P | ستة أوتار | - | |
| الـ WLED الكهربائية: | الجهد المدخل | تيار المدخل | استهلاك الطاقة | |||
| 24.0 فولت (النوع) | 60mA (النوع) | 8.64±0.86 واط | ||||
| خصائص الواجهة: | دولة سائق WLED | النوع المادي | موقع الواجهة | |||
| لا.. | المرفق | - | ||||
| تفاصيل الواجهة | الاسم التجاري | اسم الطراز | المبلغ | الدبابيس | مسافة الدبوس | تكوين الدبوس |
| إيريسو | IMSA-9686S-10B-GF4N | 1 قطعة | 10 دبوس | 0.5 ملم | BLE-10PINS-AANCCCCN | |
| الإشارة الكهربائية: | الجهد المدخل | تيار المدخل | استهلاك الطاقة | |||
|---|---|---|---|---|---|---|
| 3.3/11.5/17.0/-9.0 فولت (النوع) ((VCC/AVDD/VGH/VGL) | - | 1.2/2.0W (النوع / الحد الأقصى) | ||||
| خصائص الواجهة: | نوع الإشارة | النوع المادي | موقع الواجهة | |||
| LVDS (1 ch، 8-bit) | المرفق | - | ||||
| تفاصيل الواجهة: | الاسم التجاري | اسم الطراز | المبلغ | الدبابيس | مسافة الدبوس | تكوين الدبوس |
| إيريسو | إيمسا 9686S-30B-GF4N | 1 قطعة | 30 دبوس | 0.5 ملم | ||

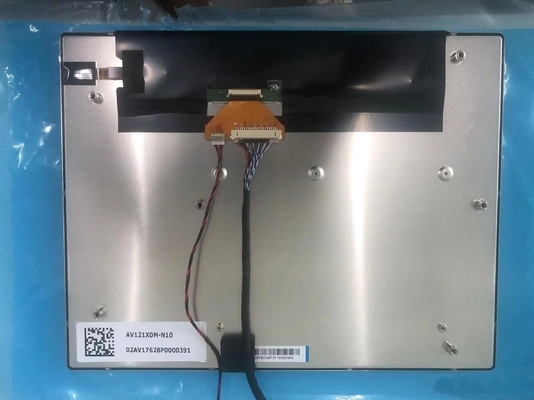

تم ترتيب بكسلاته في الشريط الرأسي RGB. أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 245.76 ((W) × 184.32 ((H) mm ، وحجم الخطوط العريضة 265.5 ((W) × 206.3 ((H) × 13.5 ((D) mm ، وحجم منطقة المشاهدة 248.76 ((W) × 187.32 ((H) ملم ، صافي وزن TBD. كمنتج ADS ، عادةً أسود ، منتج Transmissive LCM ، يمكن أن يوفر AV121X0M-N10 600 cd / m2 وضوح شاشة 1000: 1 نسبة تباين التنافسية ، 85/85/85/85 (النوع.) ((CR≥10) زاوية النظر (L/R/U/D)، أفضل اتجاه عرض على التماثل ، ووقت الاستجابة من 30 (Typ.) ((Tr+Td) ms. يتم تحديد مقياس الرمادي أو سطوع النقطة الفرعية بإشارة مقياس الرمادي 6 بت + FRC لكل نقطة ،وبالتالي تقدم لوحة من 16.2M الألوان، أيضا مع أداء من نطاق اللون 70٪ (NTSC). اعتمد هذا المنتج 8S6P WLED كما هو نظام الضوء الخلفي الذي تم وضعه على النوع الضوء الحافة ولها عمر العمل من 30K ساعة،محرك الضوء الخلفي الخارجي مطلوب إضافياً. تستخدم AV121X0M-N10 LVDS (1 ch ، 8-bit) كجهاز إدخال إشارة ، والذي يتم توصيله بواسطة 30 دبوسًا من خلال رابط مع فولتاج إمدادات الطاقة 3.3/11.5/17.0/-9.0V (النوع.) ((VCC/AVDD/VGH/VGL).
