تفاصيل المنتج:
|
| العلامة التجارية: | بنك انجلترا | الحجم القطري: | 10.4 بوصة |
|---|---|---|---|
| القرار: | 800 (RGB) × 600 ، SVGA 96PPI | الضوء: | 350 شمعة / متر مربع |
| زاوية الرؤية: | 80/80/65/75 (النوع) ((CR≥10) | بيئة: | Operating Temperature: -20 ~ 70 °C ; درجة حرارة التشغيل: -20 ~ 70 درجة مئوية؛ Stora |
| معلومات أساسية: | المصنع | نموذج اللوحة 1 متوافق | نوع اللوحة | الأسماء المستعارة |
|---|---|---|---|---|

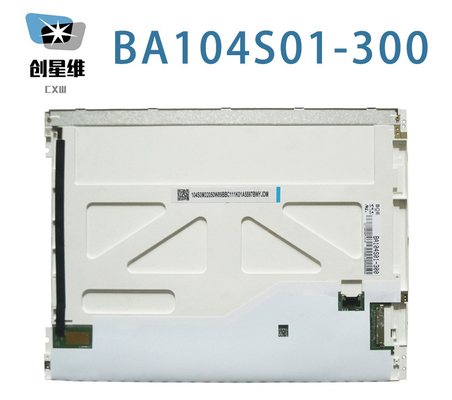

| BA104S01-300 | a-Si TFT-LCD ، LCM | ET104S0M-N10 | ||
| البيئة | دولة RoHS | التشغيل الاحتياطي. | درجة حرارة التخزين | مستوى الهزات |
| -20 ~ 70 درجة مئوية | -30 ~ 80 درجة مئوية |
| معلومات أساسية: | الضوء (cd/m2) | زاوية الرؤية (L/R/U/D) | وقت الاستجابة (م) |
|---|---|---|---|
| 350 (النوع) | 80/80/65/75 (النوع) ((CR≥10) | 30 (النوع) ((Tr+Td) | |
| أفضل منظر على | وضع العرض | نسبة التباين | |
| الساعة 12 | TN، عادةً أبيض، ناقل | 800: 1 (النموذجية) (المرسلة) | |
| لون الشاشة: | درجة حرارة اللون | إظهار الألوان | الإحداثيات البيضاء |
| 8455K | 262K/16.2M (6 بت / 6 بت + FRC) | إكس:0.284و:0.320 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 57% | 80% | 60% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 60% | 43% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| الاختلاف الأبيض: | 1.25/1.43 (النوع / الحد الأقصى) ((9 نقاط) | ||
| حجم اللوحة: | 10.4 | |||
|---|---|---|---|---|
| خصائص البيكسل: | تنسيق البكسل | تكوين البكسلات | مسافة البكسل (ملم) | نطاق النقطة (ملم) |
| 800 ((RGB) × 600 [SVGA] | الشريط الرأسي RGB | 0.264 × 0.264 [96PPI] | 0.088×0.264 | |
| الحجم الميكانيكي: | المساحة النشطة (ملم) | مساحة الحافة (ملم) | مقاس المخطط (ملم) | عمق الخطوط العريضة (ملم) |
| 211.2 ((H) × 158.4 ((V) | 215.0 ((H) × 162.0 ((V) | 236 ((H) × 176.9 ((V) | 5.6±0.3 ملم | |
| الخصائص: | عامل الشكل | التوجيه | نسبة الجوانب | أسلوب الشكل |
| مستطيل مسطح | نوع المناظر الطبيعية | 43 (H: V) | ||
| التثبيت | ثقوب تركيب الوجه (4-Φ2.5، 2-R1.25) على اليسار، على يمين اللوحة | |||
| تفاصيل أخرى: | الوزن | غطاء اللوحة | العلاج | |
| 300 غرام (كحد أقصى) | - | مضاد للوهج (ضباب 25٪) | ||
| خصائص المصباح: | النوع | الموقع | كمية | الشكل | الحياة ((الساعات) | تبادل المصابيح |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة (الجانب العلوي) | 6S4P | صفحة | 30K ((دقيقة) | - | |
| الـ WLED الكهربائية: | إمدادات الجهد | المعروض الحالي | القوة | |||
| 19.2/19.8 فولت (النوع / الحد الأقصى) | 100mA (النوع) | 1.92/1.98 واط (النوع/الحد الأقصى) | ||||
| خصائص الواجهة: | الموقع | سائق الضوء الخلفي | النوع | |||
| - | مع LED Driver | المرفق | ||||
| تفاصيل الواجهة: | العلامة التجارية | النموذج | مسافة الدبوس | كمية الدبوس | كمية | التكوين |
| STM | MSB24038P5 | 1.25 ملم | 5 دبوس | 1 قطعة | ||
| السائق الكهربائي | إمدادات الجهد | المعروض الحالي | استهلاك الطاقة | |||
| 12.0±0.5 فولت | - | 2.42/2.84 واط (النوع/الحد الأقصى) | ||||
| لوحة القيادة الكهربائية | إمدادات الجهد | المعروض الحالي | القوة | |||
|---|---|---|---|---|---|---|
| 3.3 فولت (النوع) | 150/180mA (النوع / الحد الأقصى) | 0.50/0.59 واط (النوع / الحد الأقصى) | ||||
| خصائص الواجهة: | الموقع | الإشارة | النوع | |||
| - | LVDS (1 ch، 6/8-bit) | المرفق | ||||
| تفاصيل الجهاز: | العلامة التجارية | النموذج | مسافة الدبوس | كمية الدبوس | كمية | التكوين |
| STM | MSB24013P20HA | 1.0 ملم | 20 دبوس | 1 قطعة | ||
حيث يتم ترتيب البكسلات في الشريط الرأسي RGB. أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 211.2 ((W) × 158.4 ((H) mm ، وحجم الخطوط العريضة 236 ((W) × 176.9 ((H) × 5.9 ((D) mm ، وحجم منطقة المشاهدة 215.0 ((W) × 162.0(H) mm ، مع علاج السطح من Antiglare (Haze 25٪) ، ووزن صافي 300g (Max.). كمنتج TN ، أبيض عادة ، منتقل LCM ، BA104S01-300 يمكن أن يوفر 350 cd / m2 وضوح شاشة 800:1 نسبة التباين المنقولة، 80/80/65/75 (النوع) ((CR≥10) زاوية الرؤية (L/R/U/D) ، أفضل اتجاه للرؤية في الساعة 12 ، ووقت الاستجابة 30 (النوع) ((Tr+Td) ms.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي مع إشارة مقياس الرمادي 6 بت / 6 بت + FRC لكل نقطة، وبالتالي تقدم لوحة من 262K/16.2M الألوان، أيضا مع أداء من نطاق اللون 55٪ (NTSC).اعتمد هذا المنتج 6S4P WLED كما هو نظام الضوء الخلفي الذي تم وضعه كنوع ضوء الحافة (الجانب العلوي) ولها عمر العمل من 30K ساعةبا104S01-300 يستخدم LVDS (1 ch، 6/8-bit) كما هو نظام إدخال الإشارة، والتي متصلة بواسطة 20 دبوس
