تفاصيل المنتج:
|
| العلامة التجارية: | بنك انجلترا | الحجم القطري: | 10.4 بوصة |
|---|---|---|---|
| القرار: | 800 (RGB) × 600 ، SVGA 96PPI | مخطط خافت.: | 236 (ارتفاع) × 176.9 (فولت) × 5.9 (عمق) ملم |
| الضوء: | 300 شمعة / م² (النوع) | زاوية الرؤية: | 70/70/60/70 (نموذجي) (CR≥10) |
| بيئة: | Operating Temperature: -20 ~ 70 °C ; درجة حرارة التشغيل: -20 ~ 70 درجة مئوية؛ Stora |
| معلومات أساسية: | الاسم التجاري | اسم الطراز 1 متوافق | النوع | الاسم المستعار للنموذج |
|---|---|---|---|---|

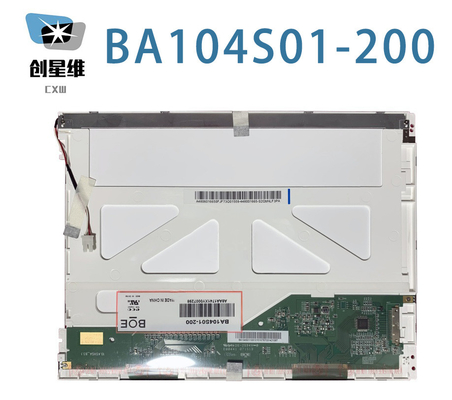

| BA104S01-200 | a-Si TFT-LCD ، LCM | TT104S0M-NW0 | ||
| الدرجات القصوى: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مستوى الهزات |
| -20 ~ 70 درجة مئوية | -30 ~ 80 درجة مئوية |
| حجم الشاشة: | 10.4 | |||
|---|---|---|---|---|
| خصائص البيكسل: | عدد البكسلات | تنسيق البكسل | نطاق النقطة (H × V) | مساحة البكسلات (H × V) |
| 800 ((RGB) × 600 ، SVGA | الشريط الرأسي RGB | 0.088 × 0.264 مم | 0.264 × 0.264 مم [96PPI] | |
| الحجم الميكانيكي: | مساحة العرض (H × V) | فتح البيزل (H × V) | الأبعاد الكلية (H × V) | العمق الكلي |
| 211.2×158.4 ملم | 215.0×162.0 ملم | 236×176.9 ملم | 5.6±0.3 ملم | |
| الخصائص: | شكل الشكل | نسبة الجوانب (H: V) | التوجيه | أسلوب الشكل |
| مستطيل مسطح | 4:3 | نوع المناظر الطبيعية | ||
| المواصفات الأخرى: | الكتلة | غطاء اللوحة | معالجة السطح | |
| 290 غرام (النوع) | - | واضحة | ||
| الثقوب والأقواس: | ثقوب تركيب الوجه (4-Φ2.5، 2-R1.25) على اليسار، على يمين اللوحة | |||
| معلومات أساسية: | الضوء | وضع العمل | نسبة التباين |
|---|---|---|---|
| 300 cd/m2 (النوع) | TN، عادةً أبيض، ناقل | 800١ (طراز) (تسليم) | |
| رؤية جيدة في | زاوية النظر | وقت الاستجابة | |
| الساعة 12 | 70/70/60/70 (النوع) ((CR≥10) | 30 (النوع) ((Tr+Td) (ms) | |
| لون الشاشة: | درجة حرارة اللون: | اللون الداعم | تنسيقات الألوان |
| 9201K | 262K/16.2M (6 بت / 6 بت + FRC) | إكس:0.288و:0.288 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 52% | 73% | 55% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 54% | 39% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| التوحيد الأبيض: | 1.25/1.43 (النوع/ماكس.) ((9 نقاط) | ||
| الإشارة الكهربائية: | الجهد المدخل | تيار المدخل | استهلاك الطاقة | |||
|---|---|---|---|---|---|---|
| 3.3 فولت (النوع) | 320/480mA (النوع / الحد الأقصى) | 1.056/1.6W (النوع/ماكس.) | ||||
| خصائص الواجهة: | نوع الإشارة | النوع المادي | موقع الواجهة | |||
| LVDS (1 ch، 6/8-bit) | المرفق | |||||
| تفاصيل الواجهة: | الاسم التجاري | اسم الطراز | المبلغ | الدبابيس | مسافة الدبوس | تكوين الدبوس |
| STM | MSB24013P20 | 1 قطعة | 20 دبوس | 1.0 ملم | LVDS-20P1C8B-020D | |
يتم ترتيب بكسلات الأنابيب في شريط RGB عمودي. أما بالنسبة للتفاصيل الميكانيكية ، فهي تمتلك مساحة نشطة تبلغ 211.2 ((W) × 158.4 ((H) mm ، وحجم الخطوط العريضة 236 ((W) × 176.9 ((H) × 5.9 ((D) mm ، وحجم منطقة المشاهدة 215.0 ((W) × 162.0 ((H) mm، مع معالجة السطح من Clear، ووزن صافي 290g (النوع). كمنتج TN، أبيض عادة، منتقل LCM، BA104S01-200 يمكن أن توفر 300 cd/m2 وضوح شاشة 800:1 نسبة التباين المنقولة، 70/70/60/70 (النوع) ((CR≥10) (L/R/U/D) زاوية الرؤية ، أفضل اتجاه الرؤية في الساعة 12 ، ووقت الاستجابة 30 (النوع) ((Tr+Td) ms.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي مع إشارة مقياس الرمادي 6 بت / 6 بت + FRC لكل نقطة، وبالتالي تقدم لوحة من 262K / 16.2M الألوان، أيضا مع أداء من نطاق الألوان 50٪ (NTSC).اعتمد هذا المنتج 6S4P WLED كما هو نظام الضوء الخلفي الذي تم وضعه كنوع ضوء الحافة (الجانب العلوي) ولها عمر العمل من 30K ساعةيستخدم BA104S01-200 LVDS (1 ch ، 6/8-bit) كمنظومة إدخال الإشارة ، والتي يتم توصيلها بواسطة رابط 20 دبوس بجهد إمدادات الطاقة 3.3V (النوع))
