تفاصيل المنتج:
|
| العلامة التجارية: | بنك انجلترا | الحجم القطري: | 10.4 بوصة |
|---|---|---|---|
| القرار: | 800 (RGB) × 600 ، SVGA 96PPI | مخطط خافت.: | 236 ((W) × 176.9 ((H) × 5.9 ((D) مم |
| الضوء: | 350 شمعة / م² (النوع) | زاوية الرؤية: | 80/80/65/75 (النوع) ((CR≥10) |
| بيئة: | Operating Temperature: -20 ~ 70 °C ; درجة حرارة التشغيل: -20 ~ 70 درجة مئوية؛ Stora |
| معلومات أساسية: | الاسم التجاري | اسم الطراز | النوع | الاسم المستعار للنموذج |
|---|---|---|---|---|

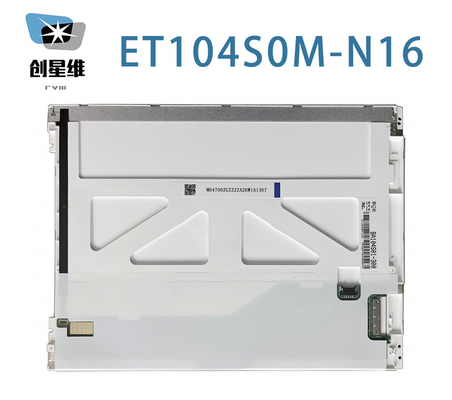

| ET104S0M-N16 | a-Si TFT-LCD ، LCM | BA104S01-300-3HP0 | ||
| الدرجات القصوى: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مستوى الهزات |
| -20 ~ 70 درجة مئوية | -30 ~ 80 درجة مئوية |
| حجم الشاشة: | 10.4 | |||
|---|---|---|---|---|
| خصائص البيكسل: | عدد البكسلات | تنسيق البكسل | نطاق النقطة (H × V) | مساحة البكسلات (H × V) |
| 800 ((RGB) × 600 ، SVGA | الشريط الرأسي RGB | 0.088 × 0.264 مم | 0.264 × 0.264 مم [96PPI] | |
| الحجم الميكانيكي: | مساحة العرض (H × V) | فتح البيزل (H × V) | الأبعاد الكلية (H × V) | العمق الكلي |
| 211.2×158.4 ملم | 215.0×162.0 ملم | 236×176.9 ملم | 5.6±0.3 ملم | |
| الخصائص: | شكل الشكل | نسبة الجوانب (H: V) | التوجيه | أسلوب الشكل |
| مستطيل مسطح | 4:3 | نوع المناظر الطبيعية | ||
| المواصفات الأخرى: | الكتلة | غطاء اللوحة | معالجة السطح | |
| 300 غرام (كحد أقصى) | - | مضاد للوهج (ضباب 25٪) | ||
| الثقوب والأقواس: | ثقوب تركيب الوجه (4-Φ2.5، 2-R1.25) على اليسار، على يمين اللوحة | |||
| معلومات أساسية: | الضوء | وضع العمل | نسبة التباين |
|---|---|---|---|
| 350 cd/m2 (النوع) | TN، عادةً أبيض، ناقل | 800١ (طراز) (تسليم) | |
| رؤية جيدة في | زاوية النظر | وقت الاستجابة | |
| الساعة 12 | 80/80/65/75 (النوع) ((CR≥10) | 30 (النوع) ((Tr+Td) (ms) | |
| لون الشاشة: | درجة حرارة اللون: | اللون الداعم | تنسيقات الألوان |
| 8381K | 262K/16.7M (6 بت / 6 بت + Hi-FRC) | إكس:0.285و:0.320 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 54% | 76% | 57% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 57% | 41% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| التوحيد الأبيض: | 1.25/1.43 (النوع / الحد الأقصى) ((9 نقاط) | ||
| خصائص الضوء الخلفي: | النوع | الموقع | الحياة ((الساعات) | المبلغ | الشكل | استبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة (الجانب العلوي) | 30K ((دقيقة) | 6S4P | صفحة | - | |
| الـ WLED الكهربائية: | الجهد المدخل | تيار المدخل | استهلاك الطاقة | |||
| 19.8 فولت (النوع) | 110mA (النوع) | 1.92/1.98 واط (النوع/الحد الأقصى) | ||||
| خصائص الواجهة: | دولة سائق WLED | النوع المادي | موقع الواجهة | |||
| مع LED Driver | المرفق | - | ||||
| تفاصيل الواجهة | الاسم التجاري | اسم الطراز | المبلغ | الدبابيس | مسافة الدبوس | تكوين الدبوس |
| STM | MSB24038P5 | 1 قطعة | 5 دبوس | 1.25 ملم | ||
| وحدة تحكم الكهرباء: | الجهد المدخل | تيار المدخل | استهلاك الطاقة | |||
| 12.0±1.2 فولت | - | 2.42/2.84 واط (النوع/الحد الأقصى) | ||||
| الإشارة الكهربائية: | الجهد المدخل | تيار المدخل | استهلاك الطاقة | |||
|---|---|---|---|---|---|---|
| 3.3 فولت (النوع) | 180/230mA (النوع / الحد الأقصى) | 0.59/0.76W (النوع / الحد الأقصى) | ||||
| خصائص الواجهة: | نوع الإشارة | النوع المادي | موقع الواجهة | |||
| LVDS (1 ch، 6/8-bit) | المرفق | - | ||||
| تفاصيل الواجهة: | الاسم التجاري | اسم الطراز | المبلغ | الدبابيس | مسافة الدبوس | تكوين الدبوس |
| STM | MSB24013P20 | 1 قطعة | 20 دبوس | 1.0 ملم | ||
حيث يتم ترتيب البكسلات في الشريط الرأسي RGB. أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 211.2 ((W) × 158.4 ((H) mm ، وحجم الخطوط العريضة 236 ((W) × 176.9 ((H) × 5.9 ((D) mm ، وحجم منطقة المشاهدة 215.0 ((W) × 162.0(H) mm ، مع معالجة سطحية من Antiglare (Haze 25٪) ، ووزن صافي 300g (Max.). كمنتج TN ، أبيض عادة ، منتج LCM ناقل ، ET104S0M-N16 يمكن أن يوفر 350 cd / m2 وضوح شاشة 800:1 نسبة التباين المنقولة، 80/80/65/75 (النوع) ((CR≥10) زاوية الرؤية (L/R/U/D) ، أفضل اتجاه للرؤية في الساعة 12 ، ووقت الاستجابة 30 (النوع) ((Tr+Td) ms.يتم تحديد مقياس الرمادي أو سطوع البكسل الفرعي مع إشارة مقياس الرمادي 6-بيت / 6-بيت + Hi-FRC لكل نقطة، وبالتالي تقدم لوحة من 262K / 16.7M الألوان، أيضا مع أداء من نطاق الألوان 55٪ (NTSC).اعتمد هذا المنتج 6S4P WLED كما هو نظام الضوء الخلفي الذي تم وضعه كنوع ضوء الحافة (الجانب العلوي) ولها عمر العمل من 30K ساعةET104S0M-N16 يستخدم LVDS (1 ch، 6/8-bit) كما هو نظام إدخال الإشارة، والتي متصلة بواسطة 20 دبوس
