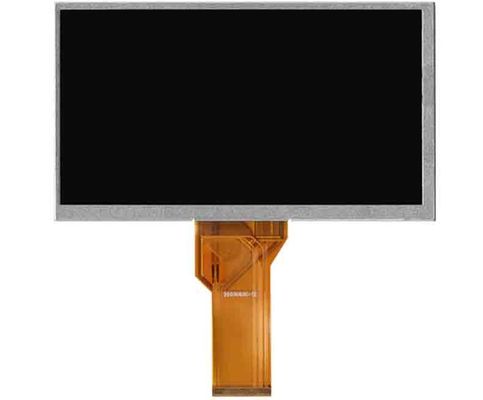

تفاصيل المنتج:
|
العلامة التجارية: | اينولوكس | الحجم القطري: | 7.0 بوصة |
---|---|---|---|
القرار: | 1024 (RGB) × 600 ، WSVGA 169PPI | المنطقة النشطة: | 153.6 (عرض) × 90 (ارتفاع) ملم |
الضوء: | 500 شمعة / م² (نموذجي) | زاوية الرؤية: | 75/75/70/75 (الطباع)(CR≥10) |
Max. الأعلى. Ratings التقييمات: | درجة حرارة التخزين: -30 ~ 80 °C درجة حرارة التشغيل: -30 ~ 80 °C |
معلومات أساسية: | العلامة التجارية | النموذج | النوع | الاسم المستعار للنموذج |
---|---|---|---|---|
ZJ070NA-01P | a-Si TFT-LCD ، LCM | - | ||
الموثوقية: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مقاومة الاهتزاز |
-30 ~ 80 درجة مئوية | -30 ~ 80 درجة مئوية |
حجم اللوحة: | 7.0 بوصة | |||
---|---|---|---|---|
خصائص البيكسل: | القرار | ترتيب البكسلات | نطاق النقطة (W × H) | مساحة البكسلات (W × H) |
1024 ((RGB) × 600 ، WSVGA | الشريط الرأسي RGB | 0.050×0.150 ملم | 0.150×0.150 ملم [169PPI] | |
الحجم الميكانيكي: | المنطقة النشطة (W × H) | مساحة البيزل (W × H) | مقاس المخطط (W × H) | عمق المخطط |
153.6×90 ملم | 156.4×92.8 ملم | 165.75×105.39 ملم | 4.80±0.3 ملم | |
الخصائص: | نمط النموذج | نسبة الجوانب | التوجيه | أسلوب الشكل |
مستطيل مسطح | 17:10 (W: H) | نوع المناظر الطبيعية | ||
التثبيت: | بدون | |||
سمات أخرى: | غطاء اللوحة | الوزن | السطح | |
- | 156 غرام | التوهج (الضباب 0%) |
معلومات أساسية: | السطوع | وضع العمل | نسبة التباين |
---|---|---|---|
500 cd/m2 (النوع) | TN، عادةً أبيض، ناقل | 700١ (طراز) (تسليم) | |
زاوية الرؤية ((L/R/U/D) | اتجاه الرؤية | سرعة الاستجابة | |
75/75/70/75 (النوع) ((CR≥10) | الساعة السادسة | 10/15 (النوع) ((Tr/Td) (ms) | |
لون الشاشة: | درجة حرارة اللون | كمية الألوان | اللون الأبيض |
6638K | 262K/16.7M (6 بت / 6 بت + Hi-FRC) | إكس:0.310و:0.330 | |
التغير في الوضوح: | 1.33/1.43 (النوع / الحد الأقصى) ((9 نقاط) |
الإشارة الكهربائية: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
---|---|---|---|---|---|---|
38/20/0.25/0.25mA (النوع) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8 فولت (النوع) ((DVDD/AVDD/VGH/VHL) | 0.35W (النوع) | ||||
خصائص الواجهة: | الموقع | النوع | واجهة | |||
- | FPC | LVDS (1 ch، 6/8-bit) | ||||
واجهة الإشارة: | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
1 قطعة | 0.5 ملم | 40 دبوس |
خصائص الضوء الخلفي: | النوع | الموقع | الشكل | المبلغ | الحياة ((الساعات) | استبدال |
---|---|---|---|---|---|---|
WLED | نوع ضوء الحافة | - | - | 15K ((نوع)) | - | |
الـ WLED الكهربائية: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
240/300mA (النوع / الحد الأقصى) | 9.9/10.5 فولت (النوع / الحد الأقصى) | 2.38W (مثل) | ||||
خصائص الواجهة: | الموقع | النوع | سائق WLED | |||
- | مدرجة في واجهة الإشارة | لا.. |
تم ترتيب بكسلاته في الشريط الرأسي RGB. أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة من 153.6 ((W) × 90 ((H) mm ، وحجم الخطوط العريضة من 165.75 ((W) × 105.39 ((H) × 5.1 ((D) mm ، وحجم منطقة المشاهدة من 156.4 ((W) × 92.8 ((H) ملم، مع علاج السطح من البراقة (Haze 0٪) ، ووزن صافي 156g. كإنتاج TN، أبيض عادة، منتج LCM انتقالي، ZJ070NA-01P يمكن أن توفر 500 cd/m2 وضوح شاشة 700:1 نسبة التباين المنقولة، 75/75/70/75 (النوع) ((CR≥10) (L/R/U/D) زاوية مشاهدة ، أفضل اتجاه للمشاهدة في الساعة 6 ، ووقت الاستجابة من 10/15 (النوع) ((Tr/Td) ms.يتم تحديد مقياس الرمادي أو سطوع البكسل الفرعي مع إشارة مقياس الرمادي 6-بيت / 6-بيت + Hi-FRC لكل نقطة، وبالتالي تقدم لوحة من 262K / 16.7M الألوان، أيضا مع أداء من نطاق الألوان 70٪ (NTSC).اعتمد هذا المنتج WLED كما هو نظام الضوء الخلفي الذي تم وضعه على أنه نوع ضوء الحافة ولها عمر العمل من 15K ساعة، هناك حاجة إضافية إلى محرك إضاءة خلفية خارجي. ZJ070NA-01P يستخدم LVDS (1 ch ، 6/8-bit) كنظام إدخال الإشارة ، والذي يتم توصيله بواسطة 40 دبوس FPC بتوتر إمدادات الطاقة 3.3/11.0/20.0/-6.8 فولت (النوع) ((DVDD/AVDD/VGH/VHL).
