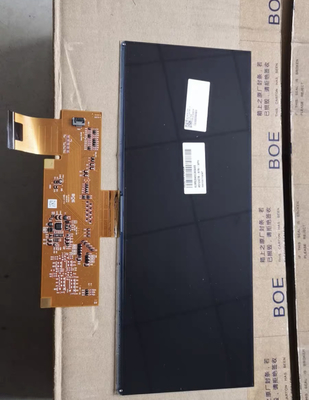

تفاصيل المنتج:
|
| الحجم القطري: | 12.3 بوصة | القرار: | 1920 (رغب) × 720167 بكسل لكل بوصة |
|---|---|---|---|
| المنطقة النشطة: | 292.032 (عرض) × 109.512 (ارتفاع) ملم | حجم المخطط التفصيلي: | 307.9 ((W) ×130.27 ((H) mm |
| السطوع: | 800 شمعة / م² (نموذجي) | زاوية الرؤية 80/80/80/80 (النوع) ((CR≥10): | 80/80/80/80 (نموذجي) (CR≥10) |
| بيئة: | درجة حرارة التشغيل: -30 ~ 85 °C ؛ درجة حرارة التخزين: -40 ~ 90 °C | نسبة التباين: | 1000: 1 (نموذجي) (TM) |
| إجابة: | 30 (نموذجي) |
| معلومات أساسية: | العلامة التجارية | النموذج | النوع | الاسم المستعار للنموذج |
|---|---|---|---|---|
| AV123Z7M-N11 | a-Si TFT-LCD ، LCM | - | ||
| الموثوقية: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مقاومة الاهتزاز |
| -30 ~ 85 °C | -40 ~ 90 °C |
| حجم اللوحة: | 12.3 بوصة | |||
|---|---|---|---|---|
| خصائص البيكسل: | القرار | ترتيب البكسلات | نطاق النقطة (W × H) | مساحة البكسلات (W × H) |
| 1920 ((RGB) × 720 | الشريط الرأسي RGB | 0.0507×0.1521 مم | 0.1521×0.1521 مم [167PPI] | |
| الحجم الميكانيكي: | المنطقة النشطة (W × H) | مساحة البيزل (W × H) | مقاس المخطط (W × H) | عمق المخطط |
| 292.032×109.512 ملم | 295.03×112.51 ملم | 307.9×130.27 ملم | 7.6 (النوع) ملم | |
| الخصائص: | نمط النموذج | نسبة الجوانب | التوجيه | أسلوب الشكل |
| مستطيل مسطح | 83 (و: ه) | نوع المناظر الطبيعية | ||
| التثبيت: | قطب تركيب الخلفي (5 أجزاء) | |||
| سمات أخرى: | غطاء اللوحة | الوزن | السطح | |
| - | 520±50 غرام | |||
| معلومات أساسية: | السطوع | وضع العمل | نسبة التباين |
|---|---|---|---|
| 800 cd/m2 (النوع) | إد.إس، عادةً أسود، ناقل | 1000١ (طراز) (تسليم) | |
| زاوية الرؤية ((L/R/U/D) | اتجاه الرؤية | سرعة الاستجابة | |
| 80/80/80/80 (النوع) ((CR≥10) | التماثل | 30 (النوع) ((Tr+Td) (ms) | |
| لون الشاشة: | درجة حرارة اللون | كمية الألوان | اللون الأبيض |
| 6638K | 16.7M (8 بت) | إكس:0.310و:0.330 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 71% | 90% | 70% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 73% | 53% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| التغير في الوضوح: | 1.33 (أكثر من 9 نقاط) | ||
| الأداء: | نوع ثلاثي الأبعاد | الرؤية الخارجية | انعكاس |
| - | ضوء الشمس قابل للقراءة | ||
| استهلاك الطاقة: | 10W (النوع) |
|---|---|
| معدل الإطار: | 60 هرتز |
| فحص عكسي: | لا.. |
| الإشارة الكهربائية: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
|---|---|---|---|---|---|---|
| - | 3.3/6.27/-12/18V (النوع) ((VCC/AVDD/VGH/VGL) | 1.1W (النوع) | ||||
| خصائص الواجهة: | الموقع | النوع | واجهة | |||
| - | المرفق | LVDS (2 ch، 8-bit) | ||||
| واجهة الإشارة: | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| JAE | FI-RE41S-HF | 1 قطعة | 0.5 ملم | 41 دبوس | ||
| خصائص الضوء الخلفي: | النوع | الموقع | الشكل | المبلغ | الحياة ((الساعات) | استبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | أربعة أوتار | 9S4P | 50K ((دقيقة) | - | |
| الـ WLED الكهربائية: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
| 80mA (النوع) | 27.9 فولت (النوع) | 8.9±1.1 واط | ||||
| خصائص الواجهة: | الموقع | النوع | سائق WLED | |||
| - | المرفق | لا.. | ||||
| تفاصيل الواجهة | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| HRS | FH52-10S-0.5SH | 1 قطعة | 0.5 ملم | 10 دبوس | ||
تم ترتيب بكسلاته في شريط RGB عمودي. أما بالنسبة للتفاصيل الميكانيكية ، فهي تمتلك مساحة نشطة 292.032 ((W) × 109.512 ((H) mm ، وحجم الخطوط العريضة 307.9 ((W) × 130.27 ((H) mm ، وحجم منطقة المشاهدة 295.03 ((W) × 112.51 ((H) mm ، وزنه الصافي 520±50g. كمنتج ADS ، عادةً أسود ، منتج LCM ناقل ، يمكن أن يوفر AV123Z7M-N11 800 cd / m2 سطوع شاشة 1000: 1 نسبة تباين ناقل ، 80/80/80/80 (النوع.) ((CR≥10) زاوية النظر (L/R/U/D)، أفضل اتجاه للنظر على التماثل ، ووقت الاستجابة من 30 (Typ.) ((Tr+Td) ms. يتم تحديد مقياس الرمادي أو سطوع النقطة الفرعية بإشارة مقياس الرمادي 8 بت لكل نقطة ،وبالتالي تقدم لوحة من 16.7M الألوان ، أيضا مع أداء من نطاق اللون 70٪ (NTSC). اعتمد هذا المنتج 9S4P WLED كما هو نظام الضوء الخلفي الذي تم وضعه كنوع ضوء الحافة ولها عمر العمل من 50K ساعة ،محرك الضوء الخلفي الخارجي مطلوب إضافياً. AV123Z7M-N11 يستخدم LVDS (2 ch ، 8-bit) كجهاز إدخال إشارة ، والذي يتم توصيله بواسطة 41 دبوسًا رابط مع فولتاج إمدادات الطاقة من 3.3/6.27/-12/18V (النوع.) ((VCC/AVDD/VGH/VGL).
