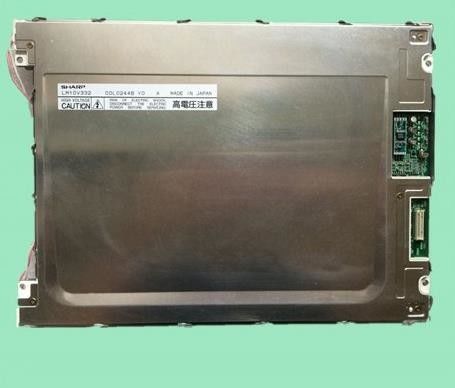

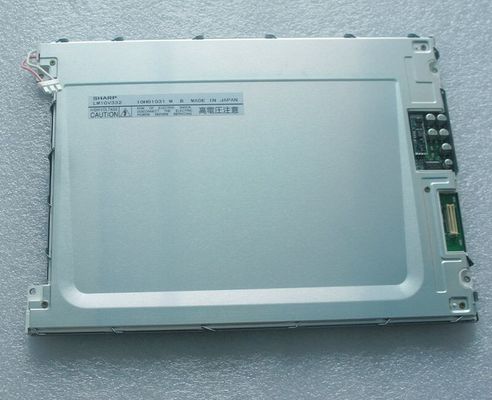

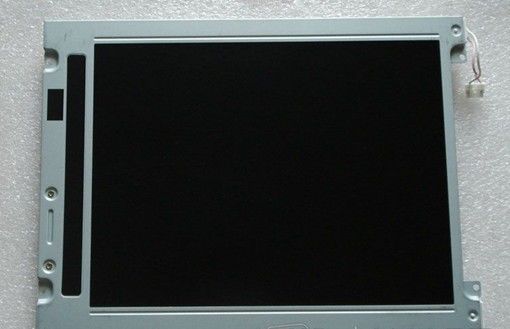

تفاصيل المنتج:
|
| نموذج اللوحة: | LM10V332 | مقاس اللوحه: | 10.4 بوصة |
|---|---|---|---|
| الدقة: | 640 (RGB) × 480 ، VGA ، 76PPI | سطوع: | 160 شمعة / م² (نموذجي) |
| فتح الحافة: | 215.4 (عرض) × 162.4 (ارتفاع) ملم | نوع المصباح: | 1 قطعة CCFL ، 40K ساعة ، بدون سائق |
| بيئة: | Operating Temp.: 0 ~ 40 °C ; درجة حرارة التشغيل: 0 ~ 40 درجة مئوية ؛ Storage Temp.: | زاوية الرؤية: | 30/30/25/15 (نموذجي) |
| تسليط الضوء: | شاشة SVGA Sharp TFT LCD,لوحة LCD صناعية XGA,شاشة LVDS TFT LCD |
||
| مقاس اللوحه : | 10.4 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | القرار | ترتيب البكسل | الملعب النقطي (العرض × الارتفاع) | درجة البكسل (عرض × ارتفاع) |
| 640 (RGB) × 480 ، VGA | شريط عمودي RGB | 0.110 × 0.330 مم | 0.330 × 0.330 مم [76PPI] | |
| الحجم الميكانيكي: | منطقة نشطة (عرض × ارتفاع) | منطقة الحافة (عرض × ارتفاع) | أبعاد المخطط التفصيلي (عرض × ارتفاع) | عمق المخطط التفصيلي |
| 211.2 × 158.4 ملم | 215.4 × 162.4 ملم | 246 × 193.6 ملم | 8.5 (كحد أقصى) ملم | |
| ميزات المخطط التفصيلي: | نمط النموذج | ابعاد متزنة | اتجاه | نمط الشكل |
| مستطيل مسطح | 4: 3 (عرض: ارتفاع) | نوع أفقي | ||
| التثبيت: | فتحات تركيب الوجه (4-Φ3.5) على الحافة اليسرى واليمنى | |||
| ميزات أخرى : | غطاء لوحة | وزن | سطح - المظهر الخارجي | |
| - | 450 جم (نموذجي) | - | ||
| معلومات اساسية : | سطوع | وضع التشغيل | نسبة التباين |
|---|---|---|---|
| 160 شمعة / م² (نموذجي) | STN ، أسود عادة ، معبر | 50: 1 (نموذجي) (انتقالي) | |
| زاوية الرؤية (L / R / U / D) | عرض الاتجاه | سرعة الاستجابة | |
| 30/30/25/15 (نموذجي) (CR≥5) | - | 220/80 (نموذجي) (Tr / Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون | كمية اللون | اللونية البيضاء |
| 9154 ك | اللون | X: 0.275 ؛ص: 0.320 |
| إشارة كهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
|---|---|---|---|---|---|---|
| 90 / 135mA (النوع / الحد الأقصى) | 5.0 فولت (نموذجي) | 450/680 ميجا واط (النوع / الحد الأقصى) | ||||
| ميزات الواجهة: | موضع | يكتب | واجهه المستخدم | |||
| - | موصل | البيانات المتوازية (8 بت) | ||||
| واجهة الإشارة: | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| HRS | DF9B-31P-1V | 1 قطعة | 1.0 ملم | 31 دبابيس | ||
| ميزات الإضاءة الخلفية: | يكتب | موضع | شكل | كمية | الحياة (ساعات) | إستبدال |
|---|---|---|---|---|---|---|
| CCFL | نوع ضوء الحافة (الجانب العلوي) | مستقيم | 1 قطعة | 40 كيلو (نموذجي) | - | |
| CCFL الكهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
| 5.5mA (نموذجي) | 520 فولت (نموذجي) | 2.86 وات (نموذجي) | ||||
| تشغيل الجهد | تردد المصباح | |||||
| 760 / 1300V (الحد الأقصى) (Ta = + 25/0 ℃) | 40/70 كيلو هرتز (الحد الأدنى / الحد الأقصى) | |||||
| ميزات الواجهة: | موضع | يكتب | سائق CCFL | |||
| - | موصل | لا | ||||
| تفاصيل الواجهة | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| توقيت اليابان | BHR-03VS-1 | 1 قطعة | 4.0 ملم | 3 دبابيس | BLL-3PINS-HNL | |
يدعم LM10V332 العرض 640 (رغب) × 480(VGA) مع نسبة عرض إلى ارتفاع 4: 3 (W: H) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripeأما بالنسبة للتفاصيل الميكانيكية فهي تتميز بمساحة نشطة تبلغ 211.2 (عرض) × 158.4 (ارتفاع) ملم ، وحجم مخطط 246 (عرض) × 193.6 (ارتفاع) ملم ، ومساحة عرض 215.4 (عرض) × 162.4 (ارتفاع) ملم ، الوزن الصافي 450 جرام (النوع).كمنتج STN ، أسود عادي ، LCM انتقالي ، LM10V332 يمكن أن يوفر 160 cd / m² سطوع الشاشة 50: 1 نسبة التباين العابر ، 30/30/25/15 (النوع) (CR≥5) (L / R / U / د) زاوية عرض ، وزمن استجابة 220/80 (نموذجي) (Tr / Td) مللي ثانية ، وبالتالي تقديم لوحة من ألوان الألوان.اعتمد هذا المنتج 1 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة الحافة (الجانب العلوي) وله عمر عمل يصل إلى 40 ألف ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.يستخدم LM10V332 البيانات المتوازية (8 بت) لأنها إشارة إدخال systerm ، والتي يتم توصيلها بواسطة موصل 31 سنًا بجهد مصدر طاقة 5.0 فولت (نموذجي)
