تفاصيل المنتج:
|
| العلامة التجارية للوحة: | حاد | نموذج اللوحة: | LM5Q32 |
|---|---|---|---|
| سطوع: | 120 شمعة / متر مربع (نموذجي) | الدقة: | 320 (رغب) × 240 ، QVGA ، 80PPI |
| مقاس اللوحه: | 5.0 " | نوع المصباح: | 1 قطعة CCFL ، 15K ساعة ، بدون سائق |
| واجهة الإشارة: | البيانات المتوازية (8 بت) ، موصل 20 دبوس | بيئة: | Operating Temp.: 0 ~ 50 °C ; درجة حرارة التشغيل: 0 ~ 50 درجة مئوية ؛ Storage Temp.: |
| تسليط الضوء: | شاشة SVGA Sharp TFT LCD,لوحة LCD صناعية XGA,شاشة LVDS TFT LCD |
||
| معلومات اساسية : | سطوع | 120 شمعة / م² (نموذجي) | نسبة التباين | 30: 1 (نموذجي) (انتقالي) |
|---|---|---|---|---|
| زاوية الرؤية | 35/35/15/25 (نموذجي) (CR≥5) | الوضع البصري | STN ، أسود عادة ، معبر | |
| عرض الاتجاه | 06:00 | وقت الاستجابة | 150/50 (نموذجي) (Tr / Td) (مللي ثانية) | |
| أداء اللون: | اللونية | Wx: 0.290 ؛واي: 0.300 | أرقام اللون | اللون |
| درجة حرارة اللون | 8558 ك | التوحيد الأبيض | - |
| ميزات البكسل: | تنسيق البكسل | 320 (RGB) × 240 [QVGA] | نقطة الملعب | 0.105 × 0.315 مم (أفقي × رأسي) |
|---|---|---|---|---|
| إعدادات | شريط عمودي RGB | مساحة وحدة الصورة | 0.315 × 0.315 مم (H × V) [80PPI] | |
| الحجم الميكانيكي: | منطقة العرض | 100.8 × 75.6 مم (أفقي × رأسي) | منطقة الحافة | 103.4 × 78.3 مم (أفقي × رأسي) |
| مخطط خافت. | 134 × 113 مم (أفقي × رأسي) | عمق المخطط التفصيلي | 10.5 (كحد أقصى) ملم | |
| ميزات المخطط التفصيلي: | شكل عامل | مستطيل مسطح | اتجاه | نوع أفقي |
| ابعاد متزنة | 4: 3 (H: V) | نمط الشكل | ||
| ميزات أخرى : | وزن | 150 جم (نموذجي) | سطح - المظهر الخارجي | - |
| ميزات الإضاءة الخلفية: | شكل المصباح | مستقيم | نوع المصباح | CCFL | وقت الحياة | 15K (دقيقة) (ساعات) |
|---|---|---|---|---|---|---|
| إستبدال | - | كمية | 1 قطعة | موضع | نوع ضوء الحافة (الجانب العلوي) | |
| المصباح الكهربائي: | مدخلات الجهد | 720 فولت (نموذجي) | المدخلات الحالية | 4.0 ± 1 مللي أمبير | ||
| تكرر | 30/80 كيلو هرتز (الحد الأدنى / الحد الأقصى) | ركلة البداية الجهد | 1280 / 1600V (الحد الأقصى) (Ta = + 25/0 ℃) | |||
| استهلاك | 2.9 وات (نموذجي) | |||||
| ميزات الواجهة: | يكتب | موصل | موضع | - | سائق المصباح | لا |
| تفاصيل الواجهة: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
| توقيت اليابان | BHR-03VS-1 | 4.0 ملم | 3 دبابيس | 1 قطعة | BLL-3PINS-HNL | |
| إشارة سيستيرم: | البيانات المتوازية (8 بت) | الجهد المنطقي | - | |||
|---|---|---|---|---|---|---|
| إشارة كهربائية: | مدخلات الجهد | 5.0 فولت (نموذجي) | المدخلات الحالية | 3 / 5mA (النوع / الحد الأقصى) | ||
| استهلاك | 310 / 400mW (النوع / الحد الأقصى) | |||||
| ميزات الواجهة: | يكتب | موصل | موضع | - | ||
| تفاصيل الموصل: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
| FCI | SFR20R-1ST | 0.8 ملم | 20 دبابيس | 1 قطعة | ||

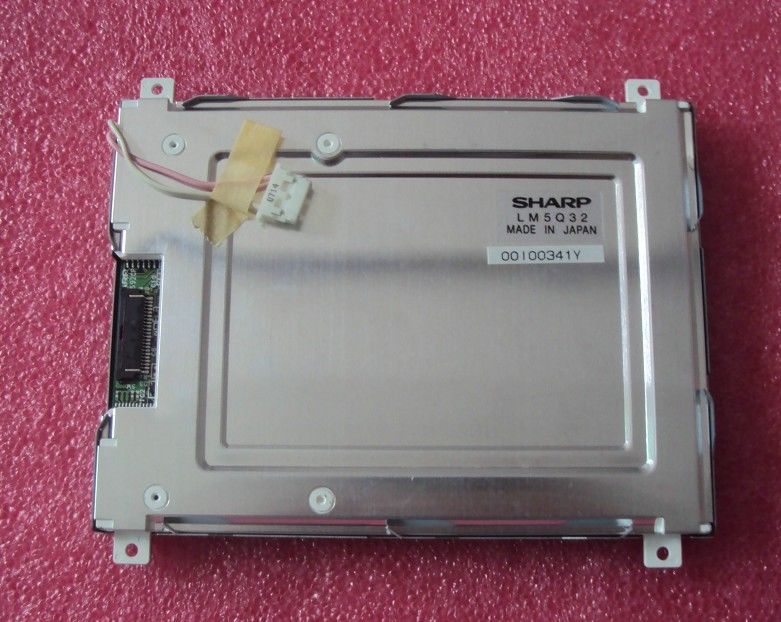

يدعم LM5Q32 العرض 320 (رغب) × 240(QVGA) بنسبة عرض إلى ارتفاع تبلغ 4: 3 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 100.8 (عرض) × 75.6 (ارتفاع) ملم ، وحجم مخطط 134 (عرض) × 113 (ارتفاع) × 10.5 (عمق) ملم ، وحجم مساحة عرض 103.4 (عرض) × 78.3 (H) مم ، الوزن الصافي 150 جرام (النوع).كمنتج STN ، أسود عادي ، LCM انتقالي ، LM5Q32 يمكن أن يوفر 120 cd / m² سطوع شاشة 30: 1 نسبة تباين عبرية ، 35/35/15/25 (نموذجي) (CR≥5) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 150/50 (نموذجي) (Tr / Td) مللي ثانية ، وبالتالي تقديم لوحة من ألوان الألوان.اعتمد هذا المنتج 1 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة الحافة (الجانب العلوي) وله عمر عمل يصل إلى 15 ألف ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
