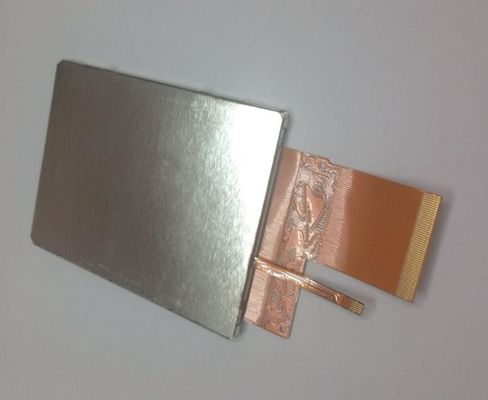

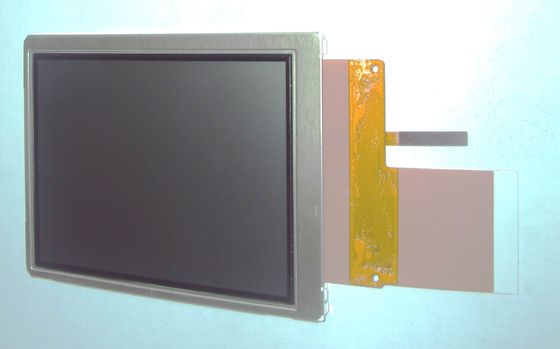

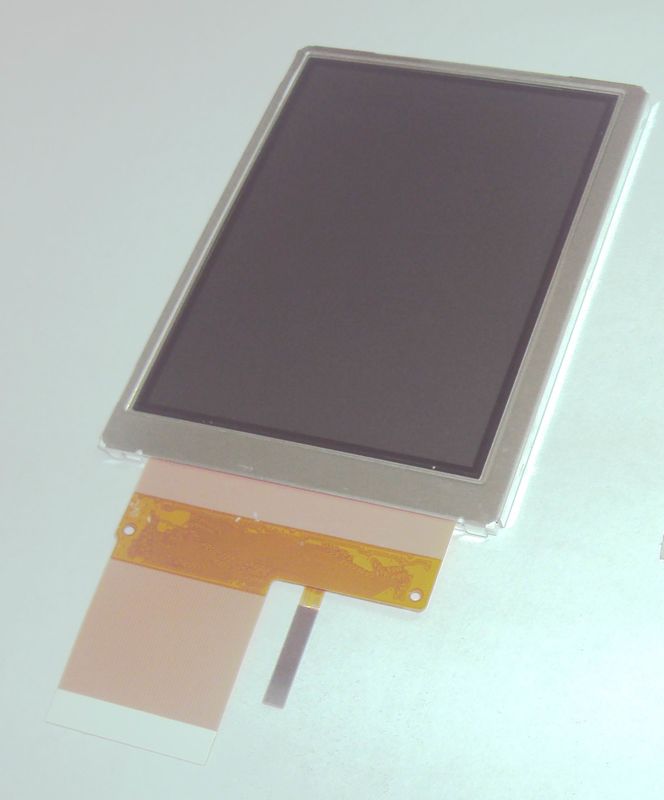

تفاصيل المنتج:
|
| الصانع: | حاد | اسم النموذج: | LQ035Q7DB03F |
|---|---|---|---|
| الانارة: | 55cd / متر مربع | حجم الشاشة: | 3.5 بوصة |
| نوع الإشارة: | RGB الموازي (1 قناة ، 6 بت) ، 50 دبابيس FPC | رقم بكسل: | 240 (RGB) × 320 (QVGA) 113PPI |
| الإضاءة الخلفية: | WLED ، 10K ساعة ، بدون سائق | Max. ماكس. Ratings التقييمات: | درجة حرارة التخزين: -25 ~ 70 درجة مئوية درجة حرارة التشغيل: -10 ~ 60 درجة مئوية |
| تسليط الضوء: | 240 × 320RGB شاشة Sharp TFT LCD,55cd / m2 شاشة Sharp TFT LCD,LQ035Q7DB03F |
||
سلسلة LQ035 LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
| معلومات اساسية : | الإنارة (شمعة / متر مربع) | زاوية الرؤية (L / R / U / D) | وقت الاستجابة (مللي ثانية) |
|---|---|---|---|
| 55 (نموذجي) | 40/40/40/50 (نموذجي) (CR≥2) | 30/50 (نموذجي) (Tr / Td) | |
| أفضل عرض على | وضع العرض | نسبة التباين | |
| 06:00 | TN ، عادة أبيض ، عاكس للضوء | 85: 1 (نموذجي) (انتقالي) 15: 1 (نموذجي) (انعكاسي) | |
| لون ديسبالي: | درجة حرارة اللون | ألوان العرض | تنسيق أبيض |
| 6066 ك | 262 كيلو بايت (6 بت) | X: 0.320 ؛ص: 0.340 | |
| أداء : | تقنية 3D | رؤية ضوء الشمس | انعكاس |
| - | ضوء الشمس المقروء | 8/13٪ (الحد الأدنى / النوع) |
| مقاس اللوحه : | 3.5 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | تنسيق البكسل | تكوين البكسل | مسافة البكسل (مم) | الملعب النقطي (مم) |
| 240 (RGB) × 320 [QVGA] | شريط عمودي RGB | 0.2235 × 0.2235 [113PPI] | 0.0745 × 0.2235 | |
| الحجم الميكانيكي: | منطقة نشطة (مم) | منطقة الحافة (مم) | أبعاد المخطط التفصيلي (مم) | عمق المخطط التفصيلي (مم) |
| 53.64 (أفقي) × 71.52 (رأسي) | 57.4 (أفقي) × 75.2 (رأسي) | 65 (ح) × 85 (رأسي) | 3.4 ± 0.3 ملم | |
| ميزات المخطط التفصيلي: | شكل عامل | اتجاه | ابعاد متزنة | نمط الشكل |
| مستطيل مسطح | نوع عمودي | 3: 4 (أفقي: الخامس) | ||
| تفاصيل أخرى: | وزن | غطاء لوحة | علاج | |
| 40.0 جم (نموذجي) | - | طلاء صلب (3H) | ||
| ميزات المصباح: | يكتب | موضع | كمية | شكل | الحياة (ساعات) | تبادل المصباح |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | - | - | 10 كيلو (نموذجي) | - | |
| WLED الكهربائية: | توريد الجهد | العرض الحالي | قوة | |||
| 21.6 فولت (نموذجي) ، 24 فولت (كحد أقصى) | 15 / 20mA (النوع / الحد الأقصى) | 324 ميجاوات (نموذجي) | ||||
| ميزات الواجهة: | موضع | سائق الخلفية | يكتب | |||
| - | لا | FPC | ||||
| تفاصيل الواجهة: | ماركة | نموذج | دبوس الملعب | مبلغ الدبوس | كمية | إعدادات |
| 0.5 ملم | 5 دبابيس | 1 قطعة | BLE-5PINS-ANNCN | |||
| لوحة القيادة الكهربائية: | توريد الجهد | العرض الحالي | قوة | |||
|---|---|---|---|---|---|---|
| 5.0 / 3.3 / 15.0 / -10.0 فولت (نموذجي) (VSHA / VSHD / VDD / VEE) | 3.0 / 2.0 / 0.05 / -0.05mA (النوع) (ISHA / ISHD / IDD / IEE) | - | ||||
| ميزات الواجهة: | موضع | الإشارة | يكتب | |||
| - | RGB متوازي (1 قناة ، 6 بت) | FPC | ||||
| تفاصيل FPC: | ماركة | نموذج | دبوس الملعب | مبلغ الدبوس | كمية | إعدادات |
| 0.5 ملم | 50 دبابيس | 1 قطعة | ||||
يدعم LQ035Q7DB03F العرض 240 (رغب) × 320(QVGA) بنسبة عرض إلى ارتفاع تبلغ 3: 4 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 53.64 (عرض) × 71.52 (ارتفاع) ملم ، وحجم مخطط 65 (عرض) × 85 (ارتفاع) × 3.7 (عمق) ملم ، ومساحة عرض تبلغ 57.4 (عرض) × 75.2 (H) مم ، مع مصفف من الطلاء الصلب (3H) ، الوزن الصافي 40.0 جم (النوع).كمنتج TN ، أبيض طبيعي ، LCM انعكاسي ، يمكن أن يوفر LQ035Q7DB03F سطوع شاشة 55 شمعة / متر مربع 85: 1 نسبة تباين عابرة ، 15: 1 (نموذجي) نسبة التباين الانعكاسي ، 40/40/40/50 (نموذجي) ( CR≥2) (L / R / U / D) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 30/50 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج WLED لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة الحافة وله عمر عمل يصل إلى 10K ساعة ، وهناك حاجة أيضًا إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
