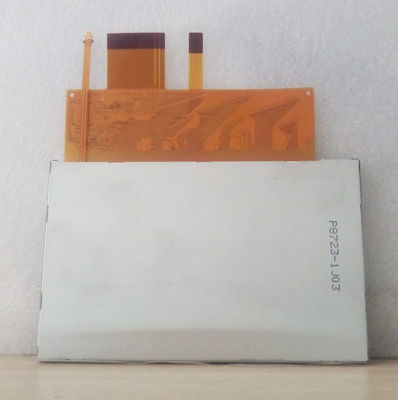

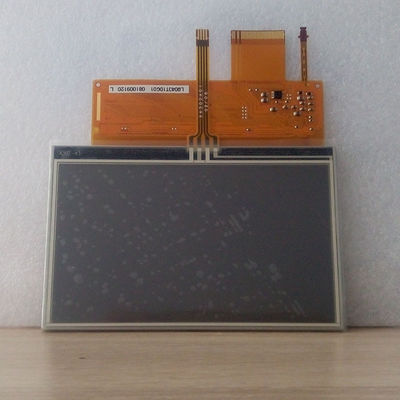

تفاصيل المنتج:
|
| العلامة التجارية للوحة: | حاد | نموذج اللوحة: | LQ043T1DG03A |
|---|---|---|---|
| سطوع: | 500 شمعة / م 2 (الطباع). | مقاس اللوحه: | 4.3 بوصة |
| الدقة: | 480 (RGB) × 272 ، WQVGA ، 128PPI | واجهة الإشارة: | RGB الموازي (1 قناة ، 8 بت) ، 40 دبابيس FPC |
| نوع المصباح: | 9S1P WLED ، 7K ساعة ، بدون سائق | بيئة: | Operating Temp.: -10 ~ 70 °C ; درجة حرارة التشغيل: -10 ~ 70 درجة مئوية ؛ Storage Te |
| تسليط الضوء: | لوحة LVDS TFT LCD,لوحة WLED LVDS TFT تعمل باللمس |
||
سلسلة LQ043 LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
| معلومات اساسية : | ماركة | نموذج | يكتب | نموذج الاسم المستعار |
|---|---|---|---|---|
| حاد | LQ043T1DG03A | a-Si TFT-LCD ، LCM | - | |
| الموثوقية : | بنفايات | درجة حرارة التشغيل | درجة حرارة التخزين | مقاومة الاهتزاز |
| -10 ~ 70 درجة مئوية | -30 ~ 85 درجة مئوية | - |
| معلومات اساسية : | سطوع | وضع التشغيل | نسبة التباين |
|---|---|---|---|
| 500 شمعة / م² (النوع) | TN ، عادة أبيض ، معبر | 300: 1 (نموذجي) (انتقالي) | |
| زاوية الرؤية (L / R / U / D) | عرض الاتجاه | سرعة الاستجابة | |
| 45/45/20/55 (نموذجي) (CR≥10) | 06:00 | 30/30 (نموذجي) (Tr / Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون | كمية اللون | اللونية البيضاء |
| 6551 ك | 16.7 ميجا (8 بت) | X: 0.310 ؛ص: 0.340 | |
| اختلاف السطوع: | 1.25 / 1.43 (النوع / الحد الأقصى) (9 نقاط) | ||
| مقاس اللوحه : | 4.3 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | القرار | ترتيب البكسل | الملعب النقطي (العرض × الارتفاع) | درجة البكسل (عرض × ارتفاع) |
| 480 (RGB) × 272 ، WQVGA | شريط عمودي RGB | 0.066 × 0.198 مم | 0.198 × 0.198 مم [128PPI] | |
| الحجم الميكانيكي: | منطقة نشطة (عرض × ارتفاع) | منطقة الحافة (عرض × ارتفاع) | أبعاد المخطط التفصيلي (عرض × ارتفاع) | عمق المخطط التفصيلي |
| 95.04 × 53.856 ملم | 98.7 × 57.5 ملم | 105.5 × 67.2 ملم | 5.05 ± 0.3 ملم | |
| ميزات المخطط التفصيلي: | نمط النموذج | ابعاد متزنة | اتجاه | نمط الشكل |
| مستطيل مسطح | 16: 9 (عرض: ارتفاع) | نوع أفقي | ||
| شاشة اللمس : | نقاط اللمس | تحكم TP | نوع الإشارة | تاتش تك |
| 1 نقطة | بدون تحكم باللمس | - | 4 أسلاك مقاومة اللمس | |
| ميزات أخرى : | غطاء لوحة | وزن | سطح - المظهر الخارجي | |
| - | 62.0 جم (نموذجي) | مضاد للتوهج ، طلاء صلب (2H) | ||
| إشارة كهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
|---|---|---|---|---|---|---|
| 0.5 / 8.0mA (نموذجي) (ICC / IAVDD) | 3.3 / 5.0 فولت (نموذجي) (VCC / AVDD) | - | ||||
| الجهد لإشارات العرض: | VIL≤0.2VCC ؛VIH≥0.8VCC | |||||
| ميزات الواجهة: | موضع | يكتب | واجهه المستخدم | |||
| - | FPC | RGB متوازي (1 قناة ، 8 بت) | ||||
| واجهة الإشارة: | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| 1 جهاز كمبيوتر شخصى | 0.5 ملم | 40 دبابيس | DRGB-40P1C8B-060B | |||
| ميزات الإضاءة الخلفية: | يكتب | موضع | شكل | كمية | الحياة (ساعات) | إستبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | 1 سلسلة | 9S1P | 7 كيلو (الحد الأدنى) | - | |
| WLED الكهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
| 20mA (نموذجي) | 28.8 / 31.5 فولت (النوع / الحد الأقصى) | 123mW (كحد أقصى) | ||||
| ميزات الواجهة: | موضع | يكتب | سائق WLED | |||
| - | FPC | لا | ||||
| تفاصيل الواجهة | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| 1 جهاز كمبيوتر شخصى | 0.5 ملم | 4 دبابيس | BLE-4PINS-CNNA | |||
يدعم LQ043T1DG03A العرض 480 (رغب) × 272(WQVGA) بنسبة عرض إلى ارتفاع تبلغ 16: 9 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمنطقة نشطة تبلغ 95.04 (عرض) × 53.856 (ارتفاع) ملم ، وحجم مخطط 105.5 (عرض) × 67.2 (ارتفاع) × 5.35 (عمق) ملم ، ومساحة عرض بحجم 98.7 (عرض) × 57.5 (H) مم ، مع مصابة سطحية من مادة مقاومة للتوهج ، طلاء صلب (2H) ، الوزن الصافي 62.0 جم (نموذجي).كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، LQ043T1DG03A يمكن أن يوفر 500 cd / m² سطوع الشاشة 300: 1 نسبة التباين العابر ، 45/45/20/55 (النوع) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 30/30 (نموذجي) (Tr / Td) مللي ثانيةيتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 8 بت لكل نقطة ، وبالتالي تقديم لوحة من 16.7 مليون لون.اعتمد هذا المنتج 9S1P WLED لأنه نظام الإضاءة الخلفية الذي تم وضعه كنوع إضاءة الحافة وله عمر عمل يصل إلى 7K ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
