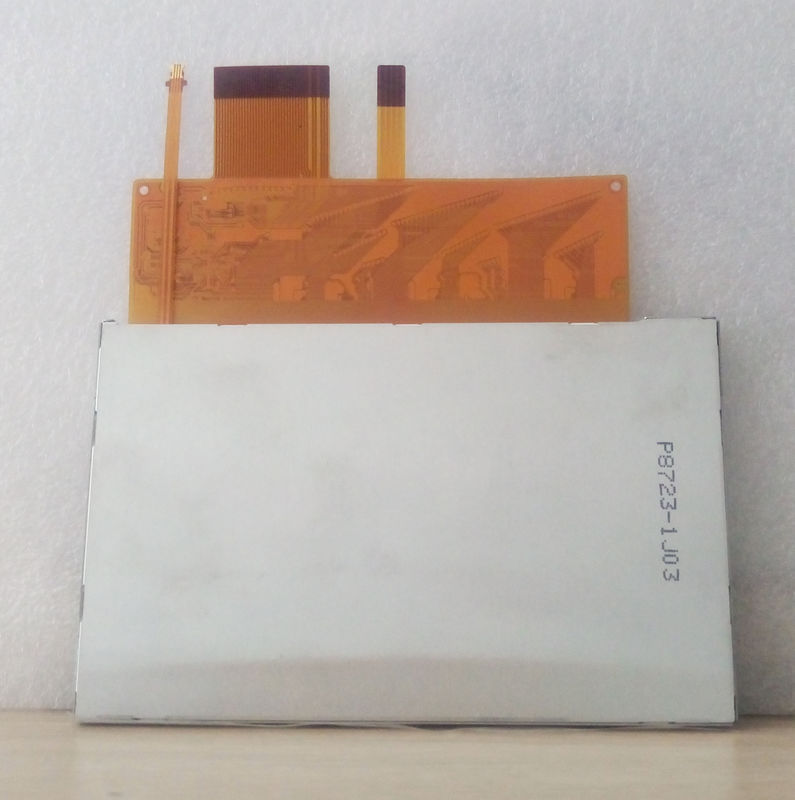

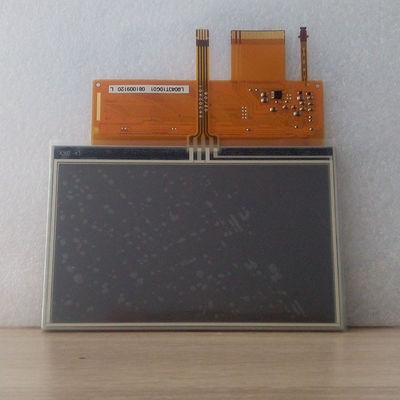

تفاصيل المنتج:
|
| العلامة التجارية للوحة: | حاد | نموذج اللوحة: | LQ043T1DG03 |
|---|---|---|---|
| الدقة: | 480 (RGB) × 272 ، WQVGA ، 128PPI | مقاس اللوحه: | 4.3 بوصة |
| نوع المصباح: | 9S1P WLED ، 7K ساعة ، بدون سائق | سطوع: | 500 شمعة / م 2 (الطباع). |
| واجهة الإشارة: | RGB الموازي (1 قناة ، 8 بت) ، 40 دبابيس FPC | بيئة: | Operating Temp.: -10 ~ 70 °C ; درجة حرارة التشغيل: -10 ~ 70 درجة مئوية ؛ Storage Te |
| تسليط الضوء: | لوحة LVDS TFT LCD,لوحة WLED LVDS TFT تعمل باللمس |
||
سلسلة LQ043 LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
| معلومات اساسية : | الإنارة (شمعة / متر مربع) | زاوية الرؤية (L / R / U / D) | وقت الاستجابة (مللي ثانية) |
|---|---|---|---|
| 500 (نموذجي) | 45/45/20/55 (نموذجي) (CR≥10) | 30/30 (نموذجي) (Tr / Td) | |
| أفضل عرض على | وضع العرض | نسبة التباين | |
| 06:00 | TN ، عادة أبيض ، معبر | 300: 1 (نموذجي) (انتقالي) | |
| لون ديسبالي: | درجة حرارة اللون | ألوان العرض | تنسيق أبيض |
| 6551 ك | 16.7 ميجا (8 بت) | X: 0.310 ؛ص: 0.340 | |
| الاختلاف الأبيض: | 1.25 / 1.43 (النوع / الحد الأقصى) (9 نقاط) | ||
| مقاس اللوحه : | 4.3 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | تنسيق البكسل | تكوين البكسل | مسافة البكسل (مم) | الملعب النقطي (مم) |
| 480 (RGB) × 272 [WQVGA] | شريط عمودي RGB | 0.198 × 0.198 [128PPI] | 0.066 × 0.198 | |
| الحجم الميكانيكي: | منطقة نشطة (مم) | منطقة الحافة (مم) | أبعاد المخطط التفصيلي (مم) | عمق المخطط التفصيلي (مم) |
| 95.04 (أفقي) × 53.856 (رأسي) | 98.7 (أفقي) × 57.5 (رأسي) | 105.5 (أفقي) × 67.2 (رأسي) | 5.05 ± 0.3 ملم | |
| ميزات المخطط التفصيلي: | شكل عامل | اتجاه | ابعاد متزنة | نمط الشكل |
| مستطيل مسطح | نوع أفقي | 16: 9 (أفقي: الخامس) | ||
| شاشة اللمس : | مراقب | نقاط اللمس | واجهه المستخدم | تقنية TP |
| بدون تحكم باللمس | 1 نقطة | - | 4 أسلاك مقاومة اللمس | |
| تفاصيل أخرى: | وزن | غطاء لوحة | علاج | |
| 62.0 جم (نموذجي) | - | مضاد للتوهج ، طلاء صلب (2H) | ||
| ميزات المصباح: | يكتب | موضع | كمية | شكل | الحياة (ساعات) | تبادل المصباح |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | 9S1P | 1 سلسلة | 7 كيلو (الحد الأدنى) | - | |
| WLED الكهربائية: | توريد الجهد | العرض الحالي | قوة | |||
| 28.8 / 31.5 فولت (النوع / الحد الأقصى) | 20mA (نموذجي) | 123mW (كحد أقصى) | ||||
| ميزات الواجهة: | موضع | سائق الخلفية | يكتب | |||
| - | لا | FPC | ||||
| تفاصيل الواجهة: | ماركة | نموذج | دبوس الملعب | مبلغ الدبوس | كمية | إعدادات |
| 0.5 ملم | 4 دبابيس | 1 جهاز كمبيوتر شخصى | BLE-4PINS-CNNA | |||
| لوحة القيادة الكهربائية: | توريد الجهد | العرض الحالي | قوة | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0 فولت (نموذجي) (VCC / AVDD) | 0.5 / 8.0mA (نموذجي) (ICC / IAVDD) | - | ||||
| الجهد لإشارات العرض: | VIL≤0.2VCC ؛VIH≥0.8VCC | |||||
| ميزات الواجهة: | موضع | الإشارة | يكتب | |||
| - | RGB متوازي (1 قناة ، 8 بت) | FPC | ||||
| تفاصيل FPC: | ماركة | نموذج | دبوس الملعب | مبلغ الدبوس | كمية | إعدادات |
| 0.5 ملم | 40 دبابيس | 1 جهاز كمبيوتر شخصى | DRGB-40P1C8B-060B | |||
يدعم LQ043T1DG03 العرض 480 (رغب) × 272(WQVGA) بنسبة عرض إلى ارتفاع تبلغ 16: 9 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمنطقة نشطة تبلغ 95.04 (عرض) × 53.856 (ارتفاع) ملم ، وحجم مخطط 105.5 (عرض) × 67.2 (ارتفاع) × 5.35 (عمق) ملم ، ومساحة عرض بحجم 98.7 (عرض) × 57.5 (H) مم ، مع مصابة سطحية من مادة مقاومة للتوهج ، طلاء صلب (2H) ، الوزن الصافي 62.0 جم (نموذجي).كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، يمكن أن يوفر LQ043T1DG03 سطوع شاشة 500 cd / m² 300: 1 نسبة تباين عبرية ، 45/45/20/55 (نموذجي) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 30/30 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 8 بت لكل نقطة ، وبالتالي تقديم لوحة من 16.7 مليون لون.اعتمد هذا المنتج 9S1P WLED لأنه نظام الإضاءة الخلفية الذي تم وضعه كنوع إضاءة الحافة وله عمر عمل يصل إلى 7K ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
