تفاصيل المنتج:
|

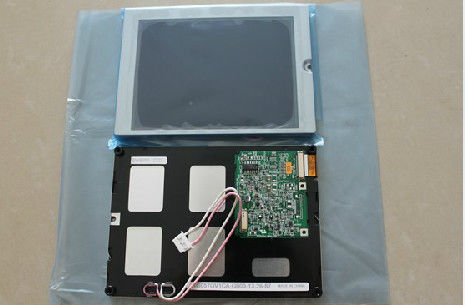

العلامة التجارية للوحة: | حاد | نموذج اللوحة: | LQ057Q3DG01 |
---|---|---|---|
الدقة: | 320 (رغب) × 240 ، QVGA ، 70PPI | سطوع: | 320 شمعة / م² (النوع) |
مقاس اللوحه: | 5.7 بوصة | نوع المصباح: | 5S4P WLED ، 30 ألف ساعة |
واجهة الإشارة: | CMOS (1 قناة ، 6 بت) ، موصل 33 سنون | بيئة: | Operating Temp.: -30 ~ 70 °C ; درجة حرارة التشغيل: -30 ~ 70 درجة مئوية ؛ Storage Te |
تسليط الضوء: | شاشة QVGA Sharp TFT LCD,لوحة TFT حادة التماثل |
سلسلة LQ057 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
معلومات اساسية : | الإنارة (شمعة / متر مربع) | زاوية الرؤية (L / R / U / D) | وقت الاستجابة (مللي ثانية) |
---|---|---|---|
320 (نموذجي) | 80/80/80/65 (نموذجي) (CR≥5) | 30/10 (نموذجي) (Tr / Td) | |
أفضل عرض على | وضع العرض | نسبة التباين | |
00:00 | TN ، عادة أبيض ، معبر | 500: 1 (نموذجي) (انتقالي) | |
لون ديسبالي: | درجة حرارة اللون | ألوان العرض | تنسيق أبيض |
6387 ك | 262 كيلو بايت (6 بت) | X: 0.314 ؛ص: 0.335 |
مقاس اللوحه : | 5.7 بوصة | |||
---|---|---|---|---|
ميزات البكسل: | تنسيق البكسل | تكوين البكسل | مسافة البكسل (مم) | الملعب النقطي (مم) |
320 (RGB) × 240 [QVGA] | شريط عمودي RGB | 0.360 × 0.360 [70 بكسل لكل بوصة] | 0.120 × 0.360 | |
الحجم الميكانيكي: | منطقة نشطة (مم) | منطقة الحافة (مم) | أبعاد المخطط التفصيلي (مم) | عمق المخطط التفصيلي (مم) |
115.2 (أفقي) × 86.4 (رأسي) | 121.0 (أفقي) × 92.2 (رأسي) | 144 (أفقي) × 103.8 (رأسي) | 13.8 ± 0.5 ملم | |
ميزات المخطط التفصيلي: | شكل عامل | اتجاه | ابعاد متزنة | نمط الشكل |
مستطيل مسطح | نوع أفقي | 4: 3 (H: V) | ||
شاشة اللمس : | مراقب | نقاط اللمس | واجهه المستخدم | تقنية TP |
بدون تحكم باللمس | - | - | 4 أسلاك مقاومة اللمس | |
تصاعد: | فتحات تركيب جانبية (4-M2) ؛فتحات التثبيت الخلفية (4 قطع) | |||
تفاصيل أخرى: | وزن | غطاء لوحة | علاج | |
255 جم (كحد أقصى) | - | - |
ميزات المصباح: | يكتب | موضع | كمية | شكل | الحياة (ساعات) | تبادل المصباح |
---|---|---|---|---|---|---|
WLED | نوع ضوء الحافة (الجانب العلوي) | 5S4P | 4 أوتار | 30 كيلو (نموذجي) | - | |
WLED الكهربائية: | توريد الجهد | العرض الحالي | قوة | |||
16.0 / 17.5 فولت (النوع / الحد الأقصى) | 20mA (نموذجي) | 1.28 وات (نموذجي) | ||||
ميزات الواجهة: | موضع | سائق الخلفية | يكتب | |||
- | FPC | |||||
تفاصيل الواجهة: | ماركة | نموذج | دبوس الملعب | مبلغ الدبوس | كمية | إعدادات |
0.5 ملم | 8 دبابيس | 1 جهاز كمبيوتر شخصى |
لوحة القيادة الكهربائية: | توريد الجهد | العرض الحالي | قوة | |||
---|---|---|---|---|---|---|
3.3 فولت (نموذجي) | 20 / 30mA (نموذجي) | - | ||||
الجهد لإشارات العرض: | 0≤VIL≤0.1VCC ؛0.9 فولت | |||||
ميزات الواجهة: | موضع | الإشارة | يكتب | |||
- | CMOS (1 قناة ، 6 بت) | موصل | ||||
تفاصيل الموصل: | ماركة | نموذج | دبوس الملعب | مبلغ الدبوس | كمية | إعدادات |
IRISO | IMSA-9637S-33Y902 | 0.5 ملم | 33 دبابيس | 1 جهاز كمبيوتر شخصى | DRGB-33P1C6B-040A |
يدعم LQ057Q3DG01 العرض 320 (رغب) × 240(QVGA) بنسبة عرض إلى ارتفاع 4: 3 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة 115.2 (عرض) × 86.4 (ارتفاع) ملم ، وحجم مخطط 144 (عرض) × 103.8 (ارتفاع) × 14.3 (عمق) ملم ، ومساحة عرض تبلغ 121.0 (عرض) × 92.2 (H) مم ، الوزن الصافي 255 جم (الحد الأقصى).كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، LQ057Q3DG01 يمكن أن يوفر 320 cd / m² سطوع الشاشة 500: 1 نسبة التباين العابر ، 80/80/80/65 (النوع) (CR≥5) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 12 ، وزمن استجابة 30/10 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج 5S4P WLED لأنه نظام الإضاءة الخلفية الذي تم وضعه كنوع إضاءة الحافة (الجانب العلوي) وله عمر عمل يصل إلى 30 ألف ساعة.
