تفاصيل المنتج:
|
| العلامة التجارية للوحة: | حاد | نموذج اللوحة: | LQ070T5DR06 |
|---|---|---|---|
| سطوع: | 400 شمعة / م² (النوع) | مقاس اللوحه: | 7.0 بوصة |
| الدقة: | 480 (RGB) × 240 ، WQVGA ، 77PPI | واجهة الإشارة: | RGB متوازي (1 قناة ، 6 بت) ، موصل 36 دبوس |
| نوع المصباح: | 2 قطعة CCFL ، 10K ساعة ، بدون سائق | بيئة: | Operating Temp.: -30 ~ 85 °C ; درجة حرارة التشغيل: -30 ~ 85 درجة مئوية ؛ Storage Te |
| تسليط الضوء: | شاشة CCFL Sharp TFT LCD,لوحة WLED LVDS TFT تعمل باللمس |
||
سلسلة LQ070 LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| ميزات البكسل: | تنسيق البكسل | 480 (RGB) × 240 [WQVGA] | نقطة الملعب | 0.107 × 0.3625 مم (أفقي × رأسي) |
|---|---|---|---|---|
| إعدادات | شريط عمودي RGB | مساحة وحدة الصورة | 0.321 × 0.3625 مم (H × V) [77PPI] | |
| الحجم الميكانيكي: | منطقة العرض | 154.08 × 87 مم (أفقي × رأسي) | منطقة الحافة | 159.1 × 91.9 مم (أفقي × رأسي) |
| مخطط خافت. | 170.1 × 103.4 مم (أفقي × رأسي) | عمق المخطط التفصيلي | 15.2 ± 0.5 ملم | |
| ميزات المخطط التفصيلي: | شكل عامل | مستطيل مسطح | اتجاه | نوع أفقي |
| ابعاد متزنة | 16: 9 (أفقي: الخامس) | نمط الشكل | ||
| الثقوب والأقواس: | فتحات التركيب الخلفية (4-Φ2.05) | |||
| ميزات أخرى : | وزن | 295 جم (كحد أقصى) | سطح - المظهر الخارجي | أنتيجلير ، مضاد انعكاس |
| معلومات اساسية : | سطوع | 400 شمعة / م² (نموذجي) | نسبة التباين | 100: 1 (حد أدنى) (انتقالي) |
|---|---|---|---|---|
| زاوية الرؤية | 65/65/40/65 (نموذجي) (CR≥5) | الوضع البصري | TN ، عادة أبيض ، معبر | |
| عرض الاتجاه | 06:00 | وقت الاستجابة | 30/50 (نموذجي) (Tr / Td) (مللي ثانية) | |
| أداء اللون: | اللونية | Wx: 0.313 ؛واي: 0.329 | أرقام اللون | 262 كيلو بايت (6 بت) |
| درجة حرارة اللون | 6485 ك | التوحيد الأبيض | - |
| ميزات الإضاءة الخلفية: | شكل المصباح | مستقيم | نوع المصباح | CCFL | وقت الحياة | 10 آلاف (دقيقة) (ساعات) |
|---|---|---|---|---|---|---|
| إستبدال | - | كمية | 2 قطعة | موضع | نوع ضوء الحافة (الجانب السفلي) | |
| المصباح الكهربائي: | مدخلات الجهد | 370 ± 40 فولت | المدخلات الحالية | 6.0 ± 0.5 مللي أمبير | ||
| تكرر | 45/70 كيلو هرتز (الحد الأدنى / الحد الأقصى) | ركلة البداية الجهد | 1300/1350 فولت (الحد الأقصى) (Ta = + 25 / -30 ℃) | |||
| استهلاك | 4.5 وات (نموذجي) | |||||
| ميزات الواجهة: | يكتب | موصل | موضع | - | سائق المصباح | لا |
| تفاصيل الواجهة: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
| توقيت اليابان | BHR-02 (8.0) مقابل 1N | 8.0 ملم | 2 دبابيس | 2 قطعة | BLL-2PINS-HL | |
| إشارة سيستيرم: | RGB متوازي (1 قناة ، 6 بت) | الجهد المنطقي | VIL≤0.9V ؛2.3V≤VIH | |||
|---|---|---|---|---|---|---|
| إشارة كهربائية: | مدخلات الجهد | 5/10 / -10 فولت (نموذجي) (VSH / VGH / VGL) | المدخلات الحالية | 35/25 / -22mA (نموذجي) (ISH / IGH / IGL) | ||
| ميزات الواجهة: | يكتب | موصل | موضع | - | ||
| تفاصيل الموصل: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
| توقيت اليابان | 36FLZ-RSM1-R-TB | 0.5 ملم | 36 دبابيس | 1 جهاز كمبيوتر شخصى | DRGB-36P1C6B-020A | |

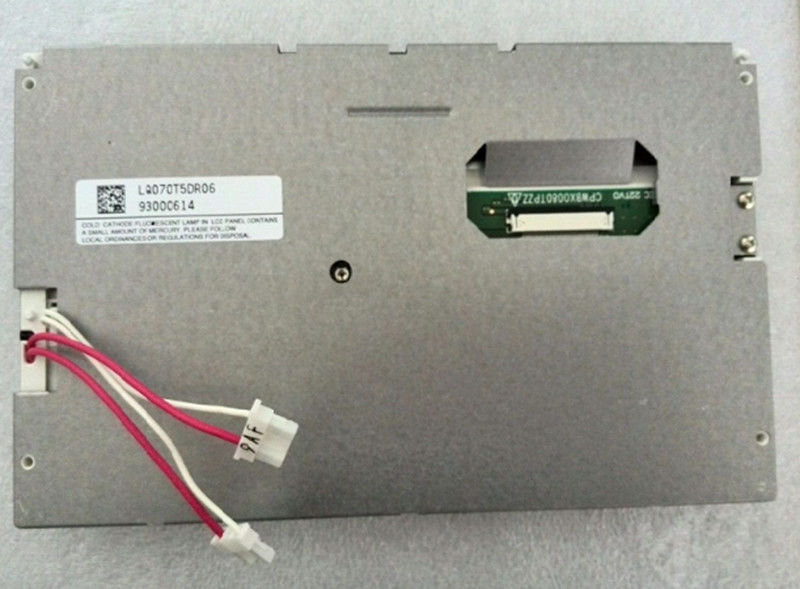

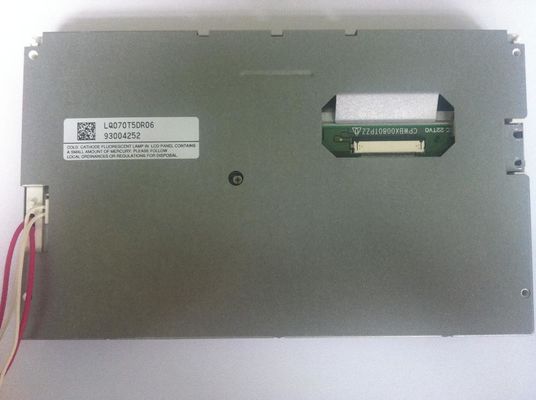

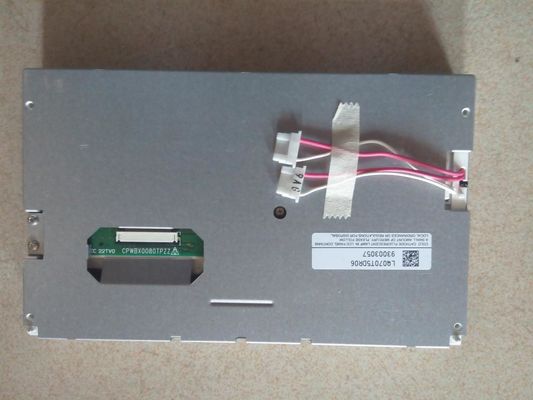

يدعم LQ070T5DR06 العرض 480 (رغب) × 240(WQVGA) بنسبة عرض إلى ارتفاع تبلغ 16: 9 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة 154.08 (عرض) × 87 (ارتفاع) ملم ، وحجم مخطط 170.1 (عرض) × 103.4 (ارتفاع) × 15.7 (عمق) ملم ، ومساحة عرض 159.1 (عرض) × 91.9 (H) مم ، مع المصابان السطحي من Antiglare ، Antireflection ، الوزن الصافي 295g (Max.).كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، LQ070T5DR06 يمكن أن يوفر 400 cd / m² سطوع شاشة 100: 1 نسبة التباين العابر ، 65/65/40/65 (نموذجي) (CR≥5) (L / R / U / د) زاوية الرؤية ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 30/50 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج 2 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية تم وضعه كنوع إضاءة حافة (الجانب السفلي) وله عمر عمل يصل إلى 10 آلاف ساعة ، وهناك حاجة إضافية إلى سائق الإضاءة الخلفية الخارجية.
