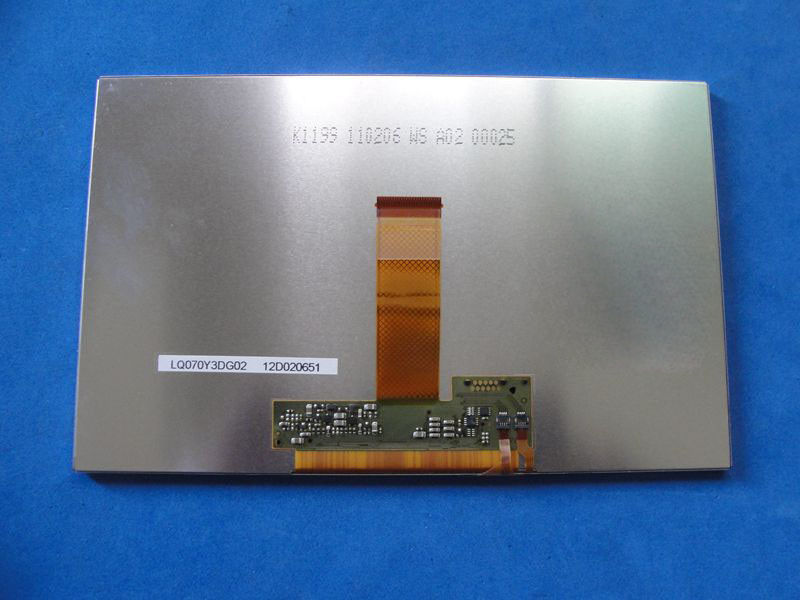

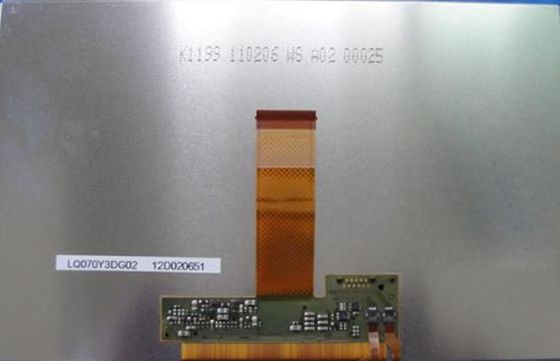

تفاصيل المنتج:
|
| نموذج اللوحة: | LQ070Y3DG02 | العلامة التجارية للوحة: | حاد |
|---|---|---|---|
| الدقة: | 800 × 480 (RGB) ، WVGA ، 133 بكسل لكل بوصة | مقاس اللوحه: | 7.0 بوصة |
| نوع المصباح: | 8S3P WLED ، 10K ساعة ، بدون سائق | واجهة الإشارة: | RGB متوازي (1 قناة ، 8 بت) ، 51 دبابيس FPC |
| سطوع: | 280cd / م² | بيئة: | Operating Temp.: -20 ~ 60 °C ; درجة حرارة التشغيل: -20 ~ 60 ° C ؛ Storage Temp.: -3 |
| تسليط الضوء: | شاشة CCFL Sharp TFT LCD,لوحة WLED LVDS TFT تعمل باللمس |
||

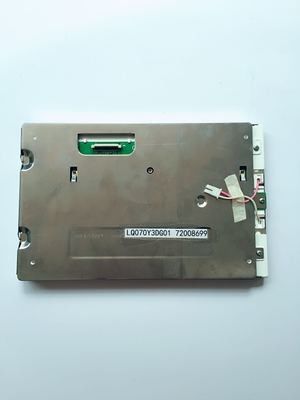

سلسلة LQ070 LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| حجم الشاشة : | 7.0 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | رقم البكسل | تنسيق البكسل | الملعب النقطي (أفقي × رأسي) | مسافة البكسل (أفقي × رأسي) |
| 800 × 480 (RGB) ، WVGA | شريط أفقي RGB | 0.1905 × 0.0635 ملم | 0.1905 × 0.1905 مم [133PPI] | |
| الحجم الميكانيكي: | منطقة العرض (أفقي × رأسي) | فتحة الحافة (أفقي × رأسي) | الأبعاد الكلية (H × V) | العمق الكلي |
| 152.4 × 91.44 ملم | - | 164.9 × 104 ملم | 5.0 / 5.3 (النوع / الحد الأقصى) ملم | |
| ميزات المخطط التفصيلي: | شكل الشكل | نسبة العرض إلى الارتفاع (أفقي: رأسي) | اتجاه | نمط الشكل |
| مستطيل مسطح | 15: 9 | نوع أفقي | ||
| لوحة اللمس : | نقاط اللمس | نوع الإشارة | مراقب | تقنية |
| - | - | بدون تحكم باللمس | 4 أسلاك مقاومة اللمس | |
| المواصفات الأخرى: | كتلة | غطاء لوحة | المعالجة السطحية | |
| 160/175 جم (النوع / الحد الأقصى) | - | مضاد للتوهج ، طلاء صلب (3H) | ||
| الثقوب والأقواس: | بدون | |||
| معلومات اساسية : | الانارة | نظام العمل | نسبة التباين |
|---|---|---|---|
| 280 شمعة / م² (النوع) | TN ، عادة أبيض ، معبر | 450: 1 (نموذجي) (انتقالي) | |
| منظر جيد في | زاوية الرؤية | وقت الاستجابة | |
| 06:00 | 65/65/50/60 (نموذجي) (CR≥10) | 35 (نموذجي) (Tr + Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون: | دعم اللون | تنسيق اللون |
| 6485 ك | 16.7 ميجا (8 بت) | X: 0.313 ؛ص: 0.329 | |
| التوحيد الأبيض: | 1.10 / 1.30 (النوع / الحد الأقصى) (5 نقاط) | ||
| معدل التحديث : | 60 هرتز |
|---|---|
| مسح عكسي: | لا |
| ميزات الإضاءة الخلفية: | يكتب | موضع | الحياة (ساعات) | كمية | شكل | إستبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | 10 آلاف (دقيقة) | 8S3P | 3 أوتار | - | |
| WLED الكهربائية: | مساهمة الجهد | المدخلات الحالية | استهلاك الطاقة | |||
| 25.6 / 28.0 فولت (النوع / الحد الأقصى) | 20mA (نموذجي) | 1.54 وات (نموذجي) | ||||
| ميزات الواجهة: | WLED سائق الدولة | النوع المادي | موقف الواجهة | |||
| لا | المدرجة في واجهة إشارة اللوحة | - | ||||
| إشارة كهربائية: | مساهمة الجهد | المدخلات الحالية | استهلاك الطاقة | |||
|---|---|---|---|---|---|---|
| 1.8 / 2.85 فولت (نموذجي) (VDDIO / VCI) | 10 / 45mA (نموذجي) (IDDIO / IVCI) | - | ||||
| الجهد لإشارات العرض: | 0≤VIL≤0.3VDDIO ؛0.7VDDIO≤VIH≤VDDIO | |||||
| ميزات الواجهة: | نوع الإشارة | النوع المادي | موقف الواجهة | |||
| RGB متوازي (1 قناة ، 8 بت) | FPC | - | ||||
| تفاصيل الواجهة: | اسم العلامة التجارية | اسم النموذج | كمية | دبابيس | دبوس الملعب | تكوين دبوس |
| 1 جهاز كمبيوتر شخصى | 51 دبابيس | 0.3 ملم | ||||
يدعم LQ070Y3DG02 العرض 800 × 480 (رغب)(WVGA) بنسبة عرض إلى ارتفاع تبلغ 15: 9 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في شريط أفقي RGB.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة 152.4 (عرض) × 91.44 (ارتفاع) ملم ، وحجم مخطط 164.9 (عرض) × 104 (ارتفاع) × 5.3 (عمق) ملم ، مع مصابة سطحية مضادة للتوهج ، وطلاء صلب (3 ساعات) ) ، الوزن الصافي 160/175 جم (النوع / الحد الأقصى).كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، LQ070Y3DG02 يمكن أن يوفر 280 cd / m² سطوع شاشة 450: 1 نسبة التباين العابر ، 65/65/50/60 (Typ.) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 35 (نموذجي) (TR + Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 8 بت لكل نقطة ، وبالتالي تقديم لوحة من 16.7 مليون لون ، وأيضًا مع أداء التدرج اللوني 48٪ (NTSC).اعتمد هذا المنتج 8S3P WLED نظرًا لأن نظام الإضاءة الخلفية الذي تم وضعه كنوع إضاءة الحافة وله عمر عمل يصل إلى 10K ساعة ، وهناك حاجة أيضًا إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
