تفاصيل المنتج:
|
| العلامة التجارية: | حاد | نموذج: | LQ070Y5DG02 |
|---|---|---|---|
| تنسيق بكسل: | 800 (RGB) × 480 [WVGA] 134PPI | الحجم القطري: | 7.0 بوصة |
| الانارة: | 380 شمعة / م² (النوع) | مصدر ضوء: | CCFL [1 قطعة] ، 10K ساعة ، W / O Driver |
| نوع الواجهة: | RGB الموازي (1 قناة ، 6 بت) ، 50 دبابيس FPC | بيئة: | Operating Temperature: -30 ~ 85 °C ; درجة حرارة التشغيل: -30 ~ 85 درجة مئوية ؛ Stor |
| تسليط الضوء: | شاشة CCFL Sharp TFT LCD,لوحة WLED LVDS TFT تعمل باللمس |
||
سلسلة LQ070 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
| مقاس اللوحه : | 7.0 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | القرار | ترتيب البكسل | الملعب النقطي (العرض × الارتفاع) | درجة البكسل (عرض × ارتفاع) |
| 800 (رغب) × 480 ، WVGA | شريط عمودي RGB | 0.065 × 0.1735 ملم | 0.195 × 0.1735 مم [134PPI] | |
| الحجم الميكانيكي: | منطقة نشطة (عرض × ارتفاع) | منطقة الحافة (عرض × ارتفاع) | أبعاد المخطط التفصيلي (عرض × ارتفاع) | عمق المخطط التفصيلي |
| 156 × 82.8 ملم | 157.7 × 84.75 ملم | 168 × 94 ملم | 8.85 / 11.75 (النوع / الحد الأقصى) ملم | |
| ميزات المخطط التفصيلي: | نمط النموذج | ابعاد متزنة | اتجاه | نمط الشكل |
| مستطيل مسطح | 17: 9 (عرض: ارتفاع) | نوع أفقي | ||
| التثبيت: | بدون | |||
| ميزات أخرى : | غطاء لوحة | وزن | سطح - المظهر الخارجي | |
| - | 185 جم (كحد أقصى) | ضد اللمعان | ||
| معلومات اساسية : | سطوع | وضع التشغيل | نسبة التباين |
|---|---|---|---|
| 380 شمعة / م² (النوع) | TN ، عادة أبيض ، معبر | 100: 1 (حد أدنى) (انتقالي) | |
| زاوية الرؤية (L / R / U / D) | عرض الاتجاه | سرعة الاستجابة | |
| 65/65/60/65 (نموذجي) (CR≥10) | 06:00 | 30/50 (نموذجي) (Tr / Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون | كمية اللون | لونية اللون الأبيض |
| 6485 ك | 262 كيلو بايت (6 بت) | X: 0.313 ؛ص: 0.329 |
| استهلاك الطاقة : | 4.5 وات (نموذجي) |
|---|---|
| معدل الإطار : | 60 هرتز |
| مسح عكسي: | نعم (U / D ، L / R) |
| إشارة كهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
|---|---|---|---|---|---|---|
| 40/8 / 0.2 / -0.2 / 0.05 / -0.10mA (النوع) (ISHA / ISHD / IDD / IEE / ICC / ISS) | 5.3 / 2.7 / 15 / -12.0 / -17.4 فولت (النوع) (VSHA / VSHD / VDD / VEEDC / VSS) | - | ||||
| الجهد لإشارات العرض: | 0≤VIL≤0.2VSHD ؛0.8VSHD≤VIH≤VSHD | |||||
| ميزات الواجهة: | موضع | يكتب | واجهه المستخدم | |||
| - | FPC | RGB متوازي (1 قناة ، 6 بت) | ||||
| واجهة الإشارة: | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| 1 جهاز كمبيوتر شخصى | 50 دبابيس | |||||
| ميزات الإضاءة الخلفية: | يكتب | موضع | شكل | كمية | الحياة (ساعات) | إستبدال |
|---|---|---|---|---|---|---|
| CCFL | نوع ضوء الحافة | شكل U | 1 جهاز كمبيوتر شخصى | 10 آلاف (دقيقة) | - | |
| CCFL الكهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
| 6.0 ± 0.5 مللي أمبير | 640/720/800 فولت (الحد الأدنى / النوع / الحد الأقصى) | 4.32 وات (نموذجي) | ||||
| تشغيل الجهد | تردد المصباح | |||||
| 2100/2200 فولت (الحد الأقصى) (Ta = + 25 / -30 ℃) | 30/100 كيلو هرتز (الحد الأدنى / الحد الأقصى) | |||||
| ميزات الواجهة: | موضع | يكتب | سائق CCFL | |||
| - | موصل | لا | ||||
| تفاصيل الواجهة | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| توقيت اليابان | BHSR-02VS-1 | 1 جهاز كمبيوتر شخصى | 3.5 ملم | 2 دبابيس | BLL-2PINS-HL | |

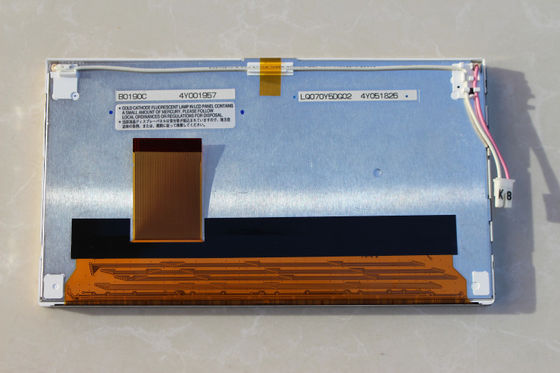

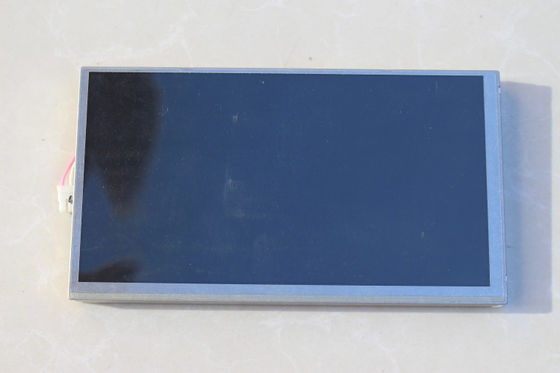

يدعم LQ070Y5DG02 العرض 800 (رغب) × 480(WVGA) بنسبة عرض إلى ارتفاع تبلغ 17: 9 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية فهي تتميز بمساحة نشطة 156 (عرض) × 82.8 (ارتفاع) ملم ، وحجم مخطط 168 (عرض) × 94 (ارتفاع) × 11.75 (عمق) ملم ، ومساحة عرض 157.7 (عرض) × 84.75 (ح) مم ، مع المصابان السطحي من Antiglare ، الوزن الصافي 185 جرام (كحد أقصى).كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، LQ070Y5DG02 يمكن أن يوفر 380 شمعة / متر مربع سطوع شاشة 100: 1 نسبة التباين العابر ، 65/65/60/65 (النوع) (CR≥10) (L / R / U / د) زاوية الرؤية ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 30/50 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج 1 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة الحافة وله عمر عمل يصل إلى 10K ساعة ، وهناك حاجة أيضًا إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
