تفاصيل المنتج:
|
| العلامة التجارية للوحة: | حاد | نموذج اللوحة: | LQ084V1DG22 |
|---|---|---|---|
| نوع المصباح: | 1 قطعة CCFL ، 50 كيلو ساعة | واجهة الإشارة: | RGB موازي (1 قناة ، 6 بت) ، موصل 31 دبابيس |
| سطوع: | 300 شمعة / م² (النوع) | مقاس اللوحه: | 8.4 بوصة |
| الدقة: | 640 (RGB) × 480 ، VGA ، 94PPI | بيئة: | Operating Temp.: 0 ~ 55 °C ; درجة حرارة التشغيل: 0 ~ 55 درجة مئوية ؛ Storage Temp.: |
| تسليط الضوء: | لوحة LCD الصناعية CCFL LVDS,لوحة CCFL NEC TFT |
||
سلسلة LQ084 LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| مقاس اللوحه : | 8.4 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | القرار | ترتيب البكسل | الملعب النقطي (العرض × الارتفاع) | درجة البكسل (عرض × ارتفاع) |
| 640 (RGB) × 480 ، VGA | شريط عمودي RGB | 0.089 × 0.270 ملم | 0.267 × 0.270 مم [94PPI] | |
| الحجم الميكانيكي: | منطقة نشطة (عرض × ارتفاع) | منطقة الحافة (عرض × ارتفاع) | أبعاد المخطط التفصيلي (عرض × ارتفاع) | عمق المخطط التفصيلي |
| 170.88 × 129.6 ملم | 175.9 × 134.6 ملم | 216 × 152.4 ملم | 12.0 (Typ.) ملم | |
| ميزات المخطط التفصيلي: | نمط النموذج | ابعاد متزنة | اتجاه | نمط الشكل |
| مستطيل مسطح | 4: 3 (عرض: ارتفاع) | نوع أفقي | ||
| التثبيت: | فتحات تثبيت الوجه (4 قطع) | |||
| ميزات أخرى : | غطاء لوحة | وزن | سطح - المظهر الخارجي | |
| - | 410 ± 20 جرام | مضاد للتوهج (ضباب 28٪) ، طلاء صلب (3H) | ||
| معلومات اساسية : | سطوع | وضع التشغيل | نسبة التباين |
|---|---|---|---|
| 300 شمعة / م² (النوع) | TN ، عادة أبيض ، معبر | 250: 1 (نموذجي) (انتقالي) | |
| زاوية الرؤية (L / R / U / D) | عرض الاتجاه | سرعة الاستجابة | |
| 55/55/55/40 (نموذجي) (CR≥10) | 00:00 | 20/40 (نموذجي) (Tr / Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون | كمية اللون | لونية اللون الأبيض |
| 6172 ك | 262 كيلو بايت (6 بت) | X: 0.319 ؛ص: 0.329 | |
| اختلاف السطوع: | 1.45 (كحد أقصى) (5 نقاط) | ||
| إشارة كهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
|---|---|---|---|---|---|---|
| 410 / 460mA (النوع / الحد الأقصى VCC = 3.3 فولت) (ICC) | 3.3 / 5.0 فولت (نموذجي) (VCC) | - | ||||
| الجهد لإشارات العرض: | VIL≤0.3VCC ؛0.7VCC≤VIH | |||||
| ميزات الواجهة: | موضع | يكتب | واجهه المستخدم | |||
| - | موصل | RGB متوازي (1 قناة ، 6 بت) | ||||
| واجهة الإشارة: | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| HRS | DF9BA-31P-1V | 1 جهاز كمبيوتر شخصى | 1.0 ملم | 31 دبابيس | DRGB-31P1C6B-010K | |
| ميزات الإضاءة الخلفية: | يكتب | موضع | شكل | كمية | الحياة (ساعات) | إستبدال |
|---|---|---|---|---|---|---|
| CCFL | - | - | 1 قطعة | 50 كيلو (نموذجي) | - | |
| CCFL الكهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
| 2.0 / 6.0 / 6.5 مللي أمبير (الحد الأدنى / النوع / الحد الأقصى) | 4.1 وات (نموذجي) | |||||
| تشغيل الجهد | تردد المصباح | |||||
| 1300 / 1500V (الحد الأقصى) (Ta = + 25/0 ℃) | 20/45/70 كيلو هرتز (الحد الأدنى / النوع / الحد الأقصى) | |||||
| ميزات الواجهة: | موضع | يكتب | سائق CCFL | |||
| - | موصل | |||||
| تفاصيل الواجهة | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| توقيت اليابان | BHR-03VS-1 | 1 قطعة | 4.0 ملم | 3 دبابيس | BLL-3PINS-HNL | |

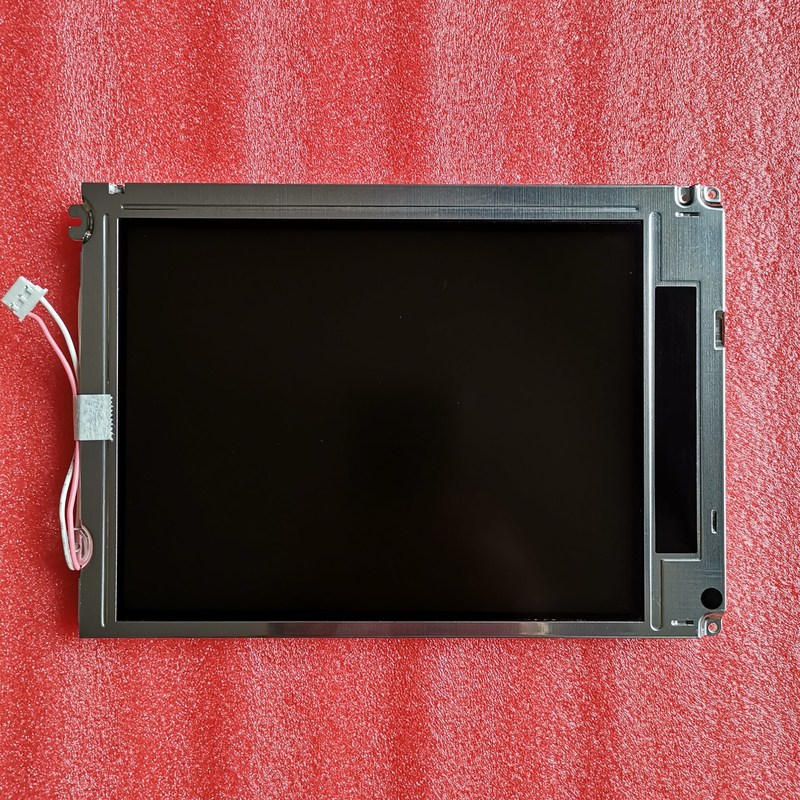

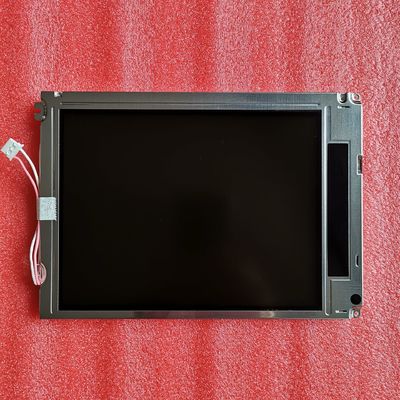

يدعم LQ084V1DG22 العرض 640 (رغب) × 480(VGA) مع نسبة عرض إلى ارتفاع 4: 3 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية فهي تتميز بمساحة نشطة تبلغ 170.88 (عرض) × 129.6 (ارتفاع) ملم ، وحجم مخطط 216 (عرض) × 152.4 (ارتفاع) ملم ، ومساحة عرض 175.9 (عرض) × 134.6 (ارتفاع) ملم ، مع مصابة سطح مضاد للتوهج (ضباب 28٪) ، طلاء صلب (3H) ، الوزن الصافي 410 ± 20 جم.كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، LQ084V1DG22 يمكن أن يوفر 300 cd / m² سطوع الشاشة 250: 1 نسبة التباين العابر ، 55/55/55/40 (النوع) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 12 ، وزمن استجابة 20/40 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج 1 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية وله عمر عمل يصل إلى 50 ألف ساعة.
