تفاصيل المنتج:
|

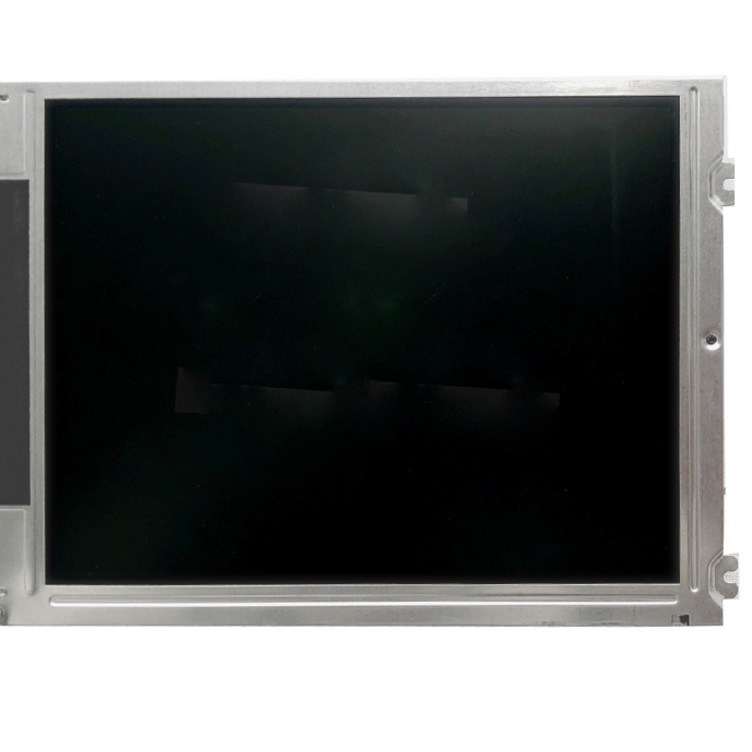

نموذج: | LQ084V1DG41 | العلامة التجارية: | حاد |
---|---|---|---|
الحجم القطري: | 8.4 بوصة | الانارة: | 300 شمعة / م² (النوع) |
تنسيق بكسل: | 640 (RGB) × 480 [VGA] 95 نقطة لكل بوصة | مصدر ضوء: | CCFL [1 قطعة] ، سائق W / O |
نوع الواجهة: | RGB موازي (1 قناة ، 6 بت) ، موصل 31 دبابيس | بيئة: | Operating Temperature: -10 ~ 65 °C ; درجة حرارة التشغيل: -10 ~ 65 درجة مئوية ؛ Stor |
تسليط الضوء: | لوحة LCD الصناعية CCFL LVDS,لوحة CCFL NEC TFT |
سلسلة LQ084 LQ084V1DG44 LQ084V1DG43 LQ084V1DG42 LQ084V1DG41
ميزات البكسل: | تنسيق البكسل | 640 (RGB) × 480 [VGA] | نقطة الملعب | 0.089 × 0.267 مم (أفقي × رأسي) |
---|---|---|---|---|
إعدادات | شريط عمودي RGB | مساحة وحدة الصورة | 0.267 × 0.267 مم (H × V) [95PPI] | |
الحجم الميكانيكي: | منطقة العرض | 170.88 × 128.16 ملم (أفقي × رأسي) | منطقة الحافة | 175.9 × 134.6 مم (أفقي × رأسي) |
مخطط خافت. | 221 × 152.4 مم (أفقي × رأسي) | عمق المخطط التفصيلي | 12.0 (Typ.) ملم | |
ميزات المخطط التفصيلي: | شكل عامل | مستطيل مسطح | اتجاه | نوع أفقي |
ابعاد متزنة | 4: 3 (H: V) | نمط الشكل | ||
الثقوب والأقواس: | فتحات تثبيت الوجه | |||
ميزات أخرى : | وزن | 430 جم (كحد أقصى) | سطح - المظهر الخارجي | مضاد للتوهج (ضباب 25٪) ، طلاء صلب (3H) |
معلومات اساسية : | سطوع | 300 شمعة / م² (النوع) | نسبة التباين | 600: 1 (نموذجي) (انتقالي) |
---|---|---|---|---|
زاوية الرؤية | 70/70/60/50 (نموذجي) (CR≥10) | الوضع البصري | TN ، عادة أبيض ، معبر | |
عرض الاتجاه | 00:00 | وقت الاستجابة | 10/25 (نموذجي) (Tr / Td) (مللي ثانية) | |
أداء اللون: | اللونية | Wx: 0.313 ؛واي: 0.329 | أرقام اللون | 262 كيلو (6 بت) |
درجة حرارة اللون | 6485 ك | التوحيد الأبيض | 1.45 (كحد أقصى) (5 نقاط) |
ميزات الإضاءة الخلفية: | شكل المصباح | - | نوع المصباح | CCFL | وقت الحياة | - |
---|---|---|---|---|---|---|
إستبدال | قابل للاستبدال | كمية | 1 قطعة | موضع | نوع ضوء الحافة (الجانب السفلي) | |
المصباح الكهربائي: | مدخلات الجهد | 680 فولت (نموذجي) | المدخلات الحالية | 3.5 / 6.0 / 6.5 مللي أمبير (الحد الأدنى / النوع / الحد الأقصى) | ||
تكرر | 35/45/70 كيلو هرتز (الحد الأدنى / النوع / الحد الأقصى) | ركلة البداية الجهد | 1500 فولت (الحد الأقصى) (تا = -10 ℃) | |||
استهلاك | 4.1 وات (نموذجي) | |||||
ميزات الواجهة: | يكتب | موصل | موضع | - | سائق المصباح | لا |
تفاصيل الواجهة: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
توقيت اليابان | BHR-03VS-1 | 4.0 ملم | 3 دبابيس | 1 قطعة | BLL-3PINS-HNL |
إشارة سيستيرم: | RGB متوازي (1 قناة ، 6 بت) | الجهد المنطقي | VIL≤0.8 فولت ؛2.1V≤VIH | |||
---|---|---|---|---|---|---|
إشارة كهربائية: | مدخلات الجهد | 3.3 / 5.0 فولت (نموذجي) (VCC) | المدخلات الحالية | 240 / 155mA (نموذجي) (ICC) | ||
ميزات الواجهة: | يكتب | موصل | موضع | - | ||
تفاصيل الموصل: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
HRS | DF9BA-31P-1V | 1.0 ملم | 31 دبابيس | 1 قطعة | DRGB-31P1C6B-010K |
يدعم LQ084V1DG41 العرض 640 (رغب) × 480(VGA) مع نسبة عرض إلى ارتفاع 4: 3 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية فهي تتميز بمساحة نشطة تبلغ 170.88 (عرض) × 128.16 (ارتفاع) ملم ، وحجم مخطط 221 (عرض) × 152.4 (ارتفاع) ملم ، ومساحة عرض 175.9 (عرض) × 134.6 (ارتفاع) ملم ، مع مصابة سطح مضاد للتوهج (ضباب 25٪) ، طلاء صلب (3H) ، الوزن الصافي 430 جرام (كحد أقصى).كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، LQ084V1DG41 يمكن أن يوفر 300 cd / m² سطوع الشاشة 600: 1 نسبة التباين العابر ، 70/70/60/50 (النوع) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 12 ، وزمن استجابة 10/25 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج 1 قطعة CCFL لأنه نظام الإضاءة الخلفية الذي تم وضعه كنوع إضاءة الحافة (الجانب السفلي) ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
