تفاصيل المنتج:
|
| نموذج اللوحة: | LQ084V3DG02 | العلامة التجارية للوحة: | حاد |
|---|---|---|---|
| سطوع: | 400 شمعة / م² (النوع) | مقاس اللوحه: | 8.4 بوصة |
| واجهة الإشارة: | RGB موازي (1 قناة ، 6 بت) ، موصل 33 سنون | نوع المصباح: | 6S2P WLED ، 50K ساعة ، بدون سائق |
| الدقة: | 640 (RGB) × 480 ، VGA ، 95 نقطة لكل بوصة | بيئة: | Operating Temp.: -30 ~ 80 °C ; درجة حرارة التشغيل: -30 ~ 80 ° C ؛ Storage Temp.: -3 |
| تسليط الضوء: | لوحة LCD الصناعية CCFL LVDS,لوحة CCFL NEC TFT |
||

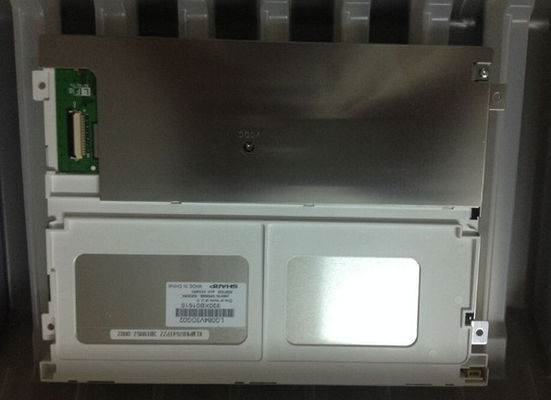

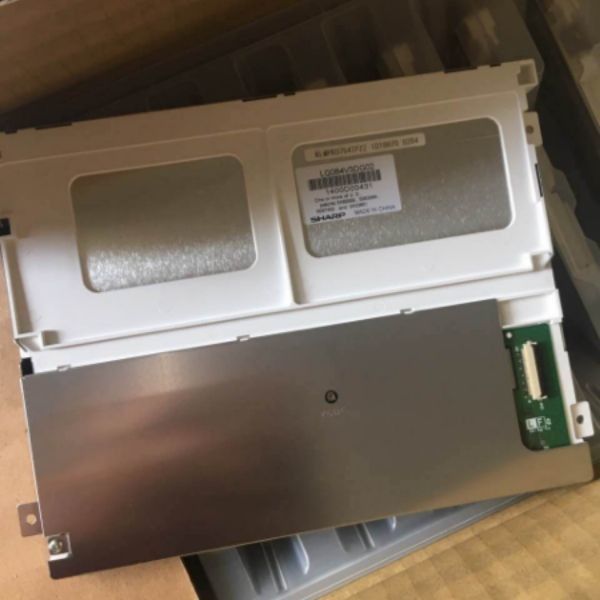

سلسلة LQ084 LQ084V3DG02 LQ084V3DG01
| ميزات البكسل: | تنسيق البكسل | 640 (RGB) × 480 [VGA] | نقطة الملعب | 0.089 × 0.267 مم (أفقي × رأسي) |
|---|---|---|---|---|
| إعدادات | شريط عمودي RGB | مساحة وحدة الصورة | 0.267 × 0.267 مم (H × V) [95PPI] | |
| الحجم الميكانيكي: | منطقة العرض | 170.88 × 128.16 ملم (أفقي × رأسي) | منطقة الحافة | 175.5 × 133.0 مم (أفقي × رأسي) |
| مخطط خافت. | 199.5 × 149.5 مم (أفقي × رأسي) | عمق المخطط التفصيلي | 11.6 (Typ.) ملم | |
| ميزات المخطط التفصيلي: | شكل عامل | مستطيل مسطح | اتجاه | نوع أفقي |
| ابعاد متزنة | 4: 3 (H: V) | نمط الشكل | ||
| الثقوب والأقواس: | فتحات تركيب الوجه (4-Φ3.2) | |||
| ميزات أخرى : | وزن | 400 جم (كحد أقصى) | سطح - المظهر الخارجي | ضد اللمعان |
| معلومات اساسية : | سطوع | 400 شمعة / م² (نموذجي) | نسبة التباين | 600: 1 (نموذجي) (انتقالي) |
|---|---|---|---|---|
| زاوية الرؤية | 65/65/55/60 (نموذجي) (CR≥10) | الوضع البصري | TN ، عادة أبيض ، معبر | |
| عرض الاتجاه | 06:00 | وقت الاستجابة | 5/21 (نموذجي) (Tr / Td) (مللي ثانية) | |
| أداء اللون: | اللونية | Wx: 0.292 ؛واي: 0.316 | أرقام اللون | 262 كيلو بايت (6 بت) |
| درجة حرارة اللون | 7970 ك | التوحيد الأبيض | - |
| مسح عكسي: | نعم (U / D ، L / R) |
|---|---|
| استهلاك الطاقة : | 4.62 واط |
| ميزات الإضاءة الخلفية: | شكل المصباح | 2 خيوط | نوع المصباح | WLED | وقت الحياة | 50 ألف (نموذجي) (ساعات) |
|---|---|---|---|---|---|---|
| إستبدال | - | كمية | 6S2P | موضع | نوع ضوء الحافة | |
| المصباح الكهربائي: | مدخلات الجهد | 19.8 فولت (نموذجي) | المدخلات الحالية | 100 / 105mA (النوع / الحد الأقصى) | ||
| استهلاك | 3.96 وات (نموذجي) | |||||
| ميزات الواجهة: | يكتب | موصل | موضع | - | سائق المصباح | لا |
| تفاصيل الواجهة: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
| توقيت اليابان | SM04B-SRSS-TB (LF) (SN) | 1.0 ملم | 4 دبابيس | 1 جهاز كمبيوتر شخصى | BLE-4PINS-AACC | |
| إشارة سيستيرم: | RGB متوازي (1 قناة ، 6 بت) | الجهد المنطقي | VIL≤0.8 فولت ؛2.1V≤VIH | |||
|---|---|---|---|---|---|---|
| إشارة كهربائية: | مدخلات الجهد | 3.3 فولت (نموذجي) (VCC) | المدخلات الحالية | 200 / 360mA (النوع / الحد الأقصى) (ICC) | ||
| ميزات الواجهة: | يكتب | موصل | موضع | - | ||
| تفاصيل الموصل: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
| IRISO | IMSA-9637S-33Y902 | 0.5 ملم | 33 دبابيس | 1 جهاز كمبيوتر شخصى | DRGB-33P1C6B-020A | |
يدعم LQ084V3DG02 العرض 640 (رغب) × 480(VGA) مع نسبة عرض إلى ارتفاع 4: 3 (W: H) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 170.88 (عرض) × 128.16 (ارتفاع) ملم ، وحجم مخطط 199.5 (عرض) × 149.5 (ارتفاع) ملم ، ومساحة عرض 175.5 (عرض) × 133.0 (ارتفاع) ملم ، مع المصابان السطحي من مضاد الوهج ، الوزن الصافي 400 جرام (كحد أقصى).بصفته منتج TN ، أبيض طبيعي ، LCM انتقالي ، يمكن أن يوفر LQ084V3DG02 سطوع شاشة 400 cd / m² 600: 1 نسبة تباين عبرية ، 65/65/55/60 (نموذجي) (CR≥10) (L / R / U / د) زاوية الرؤية ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 5/21 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج 6S2P WLED لأنه نظام الإضاءة الخلفية الذي تم وضعه كنوع إضاءة الحافة وله عمر عمل يصل إلى 50 ألف ساعة ، وهناك حاجة أيضًا إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
