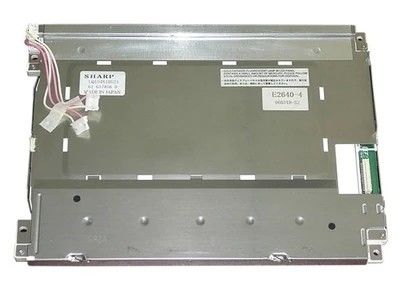

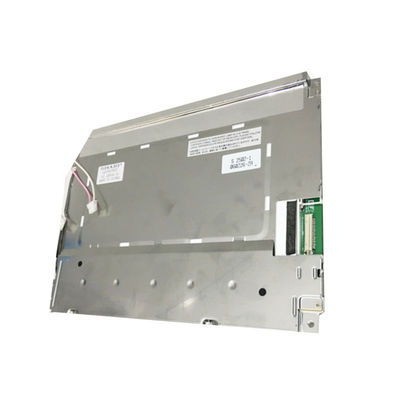

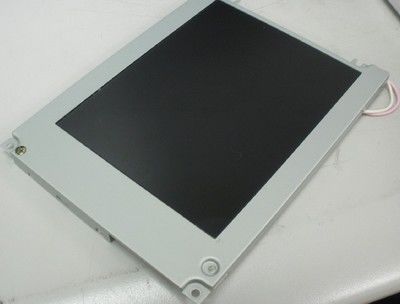

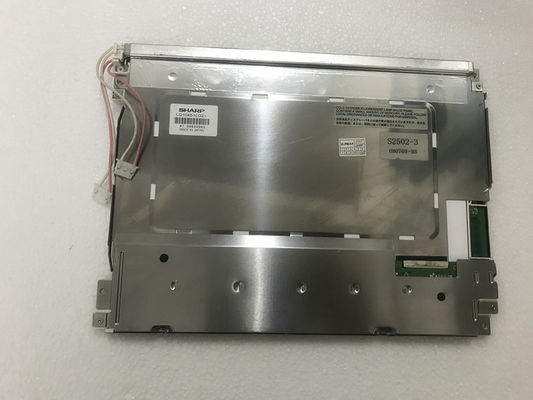

تفاصيل المنتج:
|
| اسم النموذج: | LQ104S1LG21 | الصانع: | حاد |
|---|---|---|---|
| حجم الشاشة: | 10.4 بوصة | الانارة: | 350 شمعة / م 2 (النوع) |
| رقم بكسل: | 800 (RGB) × 600 (SVGA) 96PPI | Max. ماكس. Ratings التقييمات: | درجة حرارة التخزين: -30 ~ 70 درجة مئوية درجة حرارة التشغيل: -10 ~ 65 درجة مئوية |
| الإضاءة الخلفية: | 2 قطعة CCFL ، 50K ساعة ، بدون سائق | نوع الإشارة: | LVDS (1 قناة ، 6 بت) ، موصل 20 سنون |
| تسليط الضوء: | لوحة LCD الصناعية CCFL LVDS,لوحة CCFL NEC TFT |
||
سلسلة LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| معلومات اساسية : | الانارة | 350 شمعة / م² (النوع) | نسبة التباين | 300: 1 (نموذجي) (انتقالي) |
|---|---|---|---|---|
| منظر جيد في | 06:00 | سرعة الاستجابة | 10/25 (نموذجي) (Tr / Td) (مللي ثانية) | |
| زاوية الرؤية | 70/70/40/70 (نموذجي) (CR≥10) | وضع التشغيل | TN ، عادة أبيض ، معبر | |
| أداء اللون: | اللونية | Wx: 0.313 ؛واي: 0.329 | دعم اللون | 262 كيلو بايت (6 بت) |
| درجة حرارة اللون | 6485 ك | التوحيد الأبيض | 1.45 (كحد أقصى) (5 نقاط) |
| ميزات البكسل: | عدد البكسل | 800 (RGB) × 600 [SVGA] | ترتيب | شريط عمودي RGB |
|---|---|---|---|---|
| الملعب النقطي (العرض × الارتفاع) | 0.088 × 0.264 ملم | درجة البكسل (عرض × ارتفاع) | 0.264 × 0.264 مم [96PPI] | |
| قياس فيزيائي : | المشاهدة النشطة | 211.2 (عرض) × 158.4 (ارتفاع) ملم | قاتمة شاملة. | 246.5 (عرض) × 179.4 (ارتفاع) ملم |
| فتح الحافة | 214.6 (عرض) × 162.4 (ارتفاع) ملم | العمق الكلي | 15.5 (كحد أقصى) ملم | |
| ميزات المخطط التفصيلي: | شكل الشكل | مستطيل مسطح | اتجاه | نوع أفقي |
| نسبة العرض إلى الارتفاع (عرض: ارتفاع) | 4: 3 | نمط الشكل | ||
| التثبيت: | فتحات تركيب الوجه (2-Φ3.4 ، 2-3.4 × 4.4) على الحافة اليسرى واليمنى | |||
| تفاصيل أخرى: | كتلة | 620 جم (كحد أقصى) | سطح - المظهر الخارجي | مضاد للتوهج ، طلاء صلب (3H) |
| معدل التحديث : | 60 هرتز |
|---|---|
| مسح عكسي: | نعم (U / D ، L / R) |
| استهلاك الطاقة : | 6.6 واط |
| إشارة كهربائية: | المدخلات الحالية | 310/510 مللي أمبير (نموذجي) | مساهمة الجهد | 3.3 فولت (نموذجي) | ||
|---|---|---|---|---|---|---|
| استهلاك | - | واجهة الإشارة | LVDS (1 قناة ، 6 بت) | |||
| ميزات الواجهة: | موضع | - | النوع المادي | موصل | ||
| واجهة الإشارة: | ماركة | نموذج | كمية | دبوس الملعب | مبلغ الدبوس | تعيين دبوس |
| I-PEX | 20186-020E-13F | 1 جهاز كمبيوتر شخصى | 1.25 ملم | 20 دبابيس | LVDS-20P1C6B-070D | |
| ميزات المصباح: | شكل المصباح | مستقيم | نوع المصباح | CCFL | موضع | نوع ضوء الحافة (الجانب العلوي) |
|---|---|---|---|---|---|---|
| تبادل | قابل للاستبدال | كمية | 2 قطعة | حياة | 50K (دقيقة) (ساعات) | |
| المصباح الكهربائي: | المدخلات الحالية | 3.5 / 6.0 / 7.0mA (الحد الأدنى / النوع / الحد الأقصى) | مساهمة الجهد | 467 فولت (نموذجي) | ||
| تكرر | 35/60/70 كيلو هرتز (الحد الأدنى / النوع / الحد الأقصى) | تشغيل الجهد | 1450 فولت (الحد الأقصى) (تا = -10 ℃) | |||
| استهلاك | 5.6 وات (نموذجي) | |||||
| ميزات الواجهة: | موضع | - | النوع المادي | موصل | ||
| تفاصيل الواجهة: | ماركة | نموذج | كمية | دبوس الملعب | مبلغ الدبوس | تعيين دبوس |
| توقيت اليابان | BHR-03VS-1 | 2 قطعة | 4.0 ملم | 3 دبابيس | BLL-3PINS-HNL | |
| سائق الخلفية: | لا | |||||
يدعم LQ104S1LG21 العرض 800 (رغب) × 600(SVGA) بنسبة عرض إلى ارتفاع تبلغ 4: 3 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية فهي تتميز بمساحة نشطة تبلغ 211.2 (عرض) × 158.4 (ارتفاع) ملم ، وحجم مخطط 246.5 (عرض) × 179.4 (ارتفاع) ملم ، ومساحة عرض تبلغ 214.6 (عرض) × 162.4 (ارتفاع) ملم ، مع المصابان السطحي من مضاد للتوهج ، طلاء صلب (3H) ، الوزن الصافي 620 جم (كحد أقصى).كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، يمكن أن يوفر LQ104S1LG21 سطوع عرض 350 cd / m² 300: 1 نسبة التباين العابر ، 70/70/40/70 (النوع) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 10/25 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج 2 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة الحافة (الجانب العلوي) وله عمر عمل يصل إلى 50 ألف ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
