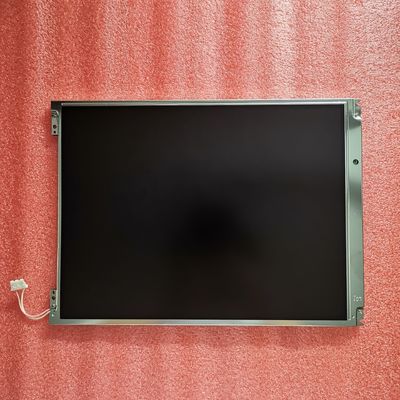

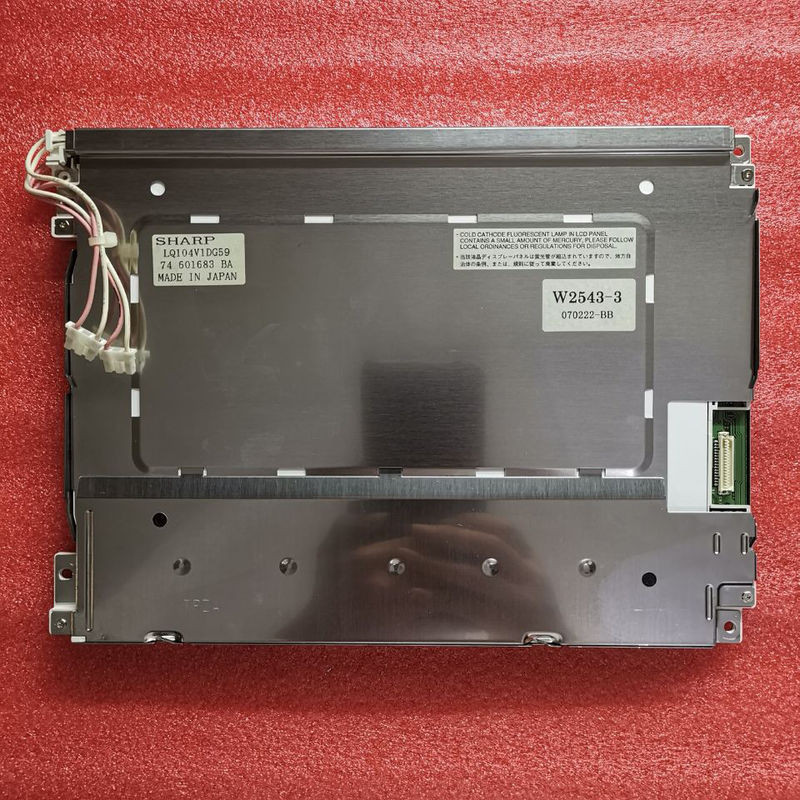

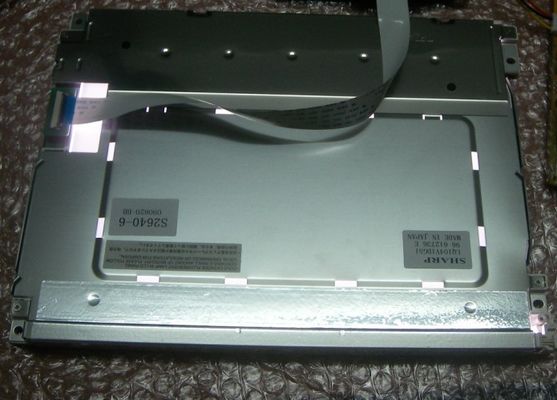

تفاصيل المنتج:
|
| اسم النموذج: | LQ104V1DG59 | حجم الشاشة: | 10.4 " |
|---|---|---|---|
| رقم بكسل: | 640 (RGB) × 480 (VGA) 76PPI | الانارة: | 350 شمعة / م 2 (النوع) |
| ترتيب: | شريط عمودي RGB | الإضاءة الخلفية: | 2 قطعة CCFL ، 50K ساعة ، بدون سائق |
| نوع الإشارة: | RGB موازي (1 قناة ، 6 بت) ، موصل 31 دبوسًا | Max. ماكس. Ratings التقييمات: | درجة حرارة التخزين: -30 ~ 70 درجة مئوية درجة حرارة التشغيل: -10 ~ 65 درجة مئوية |
| تسليط الضوء: | لوحة LCD الصناعية CCFL LVDS,لوحة CCFL NEC TFT |
||
سلسلة LQ104 LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| معلومات اساسية : | الإنارة (شمعة / متر مربع) | زاوية الرؤية (L / R / U / D) | وقت الاستجابة (مللي ثانية) |
|---|---|---|---|
| 350 (نموذجي) | 70/70/40/70 (نموذجي) (CR≥10) | 20/40 (نموذجي) (Tr / Td) | |
| أفضل عرض على | وضع العرض | نسبة التباين | |
| 06:00 | TN ، عادة أبيض ، معبر | 300: 1 (نموذجي) (انتقالي) | |
| لون ديسبالي: | درجة حرارة اللون | ألوان العرض | تنسيق أبيض |
| 6485 ك | 262 كيلو بايت (6 بت) | X: 0.313 ؛ص: 0.329 | |
| الاختلاف الأبيض: | 1.45 (كحد أقصى) (5 نقاط) | ||
| مقاس اللوحه : | 10.4 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | تنسيق البكسل | تكوين البكسل | مسافة البكسل (مم) | الملعب النقطي (مم) |
| 640 (RGB) × 480 [VGA] | شريط عمودي RGB | 0.330 × 0.330 [76PPI] | 0.110 × 0.330 | |
| الحجم الميكانيكي: | منطقة نشطة (مم) | منطقة الحافة (مم) | أبعاد المخطط التفصيلي (مم) | عمق المخطط التفصيلي (مم) |
| 211.2 (أفقي) × 158.4 (رأسي) | 214.6 (أفقي) × 162.4 (رأسي) | 246.5 (أفقي) × 179.4 (رأسي) | 15.5 (كحد أقصى) ملم | |
| ميزات المخطط التفصيلي: | شكل عامل | اتجاه | ابعاد متزنة | نمط الشكل |
| مستطيل مسطح | نوع أفقي | 4: 3 (H: V) | ||
| تصاعد: | فتحات تثبيت الوجه (2-Φ3.4 ، 2-R1.7 × 4.4) على الحافة اليسرى واليمنى | |||
| تفاصيل أخرى: | وزن | غطاء لوحة | علاج | |
| 620 جم (كحد أقصى) | - | مضاد للتوهج ، طلاء صلب (3H) | ||
| ميزات المصباح: | يكتب | موضع | كمية | شكل | الحياة (ساعات) | تبادل المصباح |
|---|---|---|---|---|---|---|
| CCFL | نوع ضوء الحافة (الجانب العلوي) | 2 قطعة | مستقيم | 50 ألف (دقيقة) | - | |
| CCFL الكهربائية: | توريد الجهد | العرض الحالي | قوة | |||
| 467 فولت (نموذجي) | 3.5 / 6.0 / 7.0mA (الحد الأدنى / النوع / الحد الأقصى) | 5.6 وات (نموذجي) | ||||
| تردد التشغيل | ركلة البداية الجهد | |||||
| 40/60/70 كيلو هرتز (الحد الأدنى / النوع / الحد الأقصى) | 1000 / 1450V (الحد الأقصى) (Ta = + 25 / -10) | |||||
| ميزات الواجهة: | موضع | سائق الخلفية | يكتب | |||
| لا | موصل | |||||
| تفاصيل الواجهة: | ماركة | نموذج | دبوس الملعب | مبلغ الدبوس | كمية | إعدادات |
| توقيت اليابان | BHR-03VS-1 | 4.0 ملم | 3 دبابيس | 2 قطعة | BLL-3PINS-HNL | |
| لوحة القيادة الكهربائية: | توريد الجهد | العرض الحالي | قوة | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0 فولت (نموذجي) | 180 / 150mA (النوع) (3.3 فولت / 5.0 فولت) | - | ||||
| ميزات الواجهة: | موضع | الإشارة | يكتب | |||
| - | RGB متوازي (1 قناة ، 6 بت) | موصل | ||||
| تفاصيل الموصل: | ماركة | نموذج | دبوس الملعب | مبلغ الدبوس | كمية | إعدادات |
| HRS | DF9MA-31P-1V | 1.0 ملم | 31 دبابيس | 1 جهاز كمبيوتر شخصى | DRGB-31P1C6B-010K | |
يدعم LQ104V1DG59 العرض 640 (رغب) × 480(VGA) مع نسبة عرض إلى ارتفاع 4: 3 (W: H) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 211.2 (عرض) × 158.4 (ارتفاع) ملم ، وحجم مخطط 246.5 (عرض) × 179.4 (ارتفاع) × 15.5 (عمق) ملم ، ومساحة عرض 214.6 (عرض) × 162.4 (H) مم ، مع مصابة سطحية مضادة للتوهج ، طلاء صلب (3H) ، الوزن الصافي 620 جم (كحد أقصى)كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، يمكن أن يوفر LQ104V1DG59 سطوع عرض 350 cd / m² 300: 1 نسبة التباين العابر ، 70/70/40/70 (النوع) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 20/40 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج 2 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة الحافة (الجانب العلوي) وله عمر عمل يصل إلى 50 ألف ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
