تفاصيل المنتج:
|
| نموذج اللوحة: | LQ133M1JW21 | زاوية الرؤية: | 89/89/89/89 |
|---|---|---|---|
| سطوع: | 300 شمعة / م² (النوع) | الدقة: | 1920 (RGB) × 1080 ، FHD ، 166PPI |
| مقاس اللوحه: | 13.3 " | بيئة: | Operating Temp.: 0 ~ 50 °C ; درجة حرارة التشغيل: 0 ~ 50 ° C ؛ Storage Temp.: -20 ~ |
| واجهة الإشارة: | eDP (2 Lanes) ، eDP1.3 ، HBR1 (2.7G / lane) ، موصل 30 سنًا | نوع المصباح: | WLED ، 15K ساعة ، مع سائق LED |
| تسليط الضوء: | لوحة LVDS TFT LCD,شاشة SVGA Sharp TFT LCD |
||
سلسلة LQ133 LQ133M1JW23 LQ133M1JW21 LQ133M1JW15 LQ133M1JW07
| ميزات البكسل: | تنسيق البكسل | 1920 (RGB) × 1080 [FHD] | نقطة الملعب | 0.051 × 0.153 مم (أفقي × رأسي) |
|---|---|---|---|---|
| إعدادات | شريط عمودي RGB | مساحة وحدة الصورة | 0.153 × 0.153 مم (H × V) [166PPI] | |
| الحجم الميكانيكي: | منطقة العرض | 293.76 × 165.24 مم (أفقي × رأسي) | منطقة الحافة | - |
| مخطط خافت. | 299.46 × 185.4 مم (أفقي × رأسي) | عمق المخطط التفصيلي | 2.15 / 2.57 (النوع / الحد الأقصى) ملم | |
| ميزات المخطط التفصيلي: | شكل عامل | مستطيل مسطح | اتجاه | نوع أفقي |
| ابعاد متزنة | 16: 9 (أفقي: الخامس) | نمط الشكل | نحيف (PCBA مسطح ، T≤3.2 مم) | |
| الثقوب والأقواس: | بدون | |||
| ميزات أخرى : | وزن | 190/210 جم (النوع / الحد الأقصى) | سطح - المظهر الخارجي | مضاد للتوهج ، طلاء صلب (3H) |
| معلومات اساسية : | سطوع | 300 شمعة / م² (النوع) | نسبة التباين | 1000: 1 (نموذجي) (انتقالي) |
|---|---|---|---|---|
| زاوية الرؤية | 89/89/89/89 (نموذجي) (CR≥10) | الوضع البصري | IPS ، أسود عادة ، معبر | |
| عرض الاتجاه | تناظر | وقت الاستجابة | 25 (Typ.) (Tr + Td) (مللي ثانية) | |
| أداء اللون: | اللونية | Wx: 0.313 ؛واي: 0.329 | أرقام اللون | 16.7 ميجا (8 بت) |
| درجة حرارة اللون | 6485 ك | التوحيد الأبيض | 1.25 / 1.53 (النوع / الحد الأقصى) (5 نقاط) | |
| 1931 لون غاملت: | نسبة NTSC | 71٪ | إس آر جي بي | تغطية 100٪ |
| Adobe RGB | تغطية 74٪ | DCI-P3 | تغطية 74٪ | |
| Rec.2020 | تغطية 53٪ | ملاحظات | sRGB (Rec.709، BT.709)، Rec.2020 (BT.2020) |
| ميزات الإضاءة الخلفية: | شكل المصباح | - | نوع المصباح | WLED | وقت الحياة | 15 كيلو (النوع) (ساعات) |
|---|---|---|---|---|---|---|
| إستبدال | - | كمية | - | موضع | نوع ضوء الحافة | |
| ميزات الواجهة: | يكتب | المدرجة في واجهة إشارة اللوحة | موضع | - | سائق المصباح | مع سائق LED |
| سائق كهربائي: | مدخلات الجهد | 5.0 / 12.0 / 15.0 فولت (الحد الأدنى / النوع / الحد الأقصى) | المدخلات الحالية | 189.2 / 217.0 مللي أمبير (النوع / الحد الأقصى) | ||
| استهلاك | 2.27 / 2.60 وات (النوع / الحد الأقصى) | |||||
| إشارة سيستيرم: | eDP (2 Lanes)، eDP1.3، HBR1 (2.7G / lane) | الجهد المنطقي | - | |||
|---|---|---|---|---|---|---|
| إشارة كهربائية: | مدخلات الجهد | 3.3 فولت (نموذجي) | المدخلات الحالية | 242/333 مللي أمبير (النوع / الحد الأقصى) | ||
| استهلاك | 0.8 / 1.1 وات (النوع / الحد الأقصى) | |||||
| ميزات الواجهة: | يكتب | موصل | موضع | |||
| تفاصيل الموصل: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
| I-PEX | 20455-030E-12 | 0.5 ملم | 30 دبابيس | 1 جهاز كمبيوتر شخصى | EDP-30P2L-020A | |

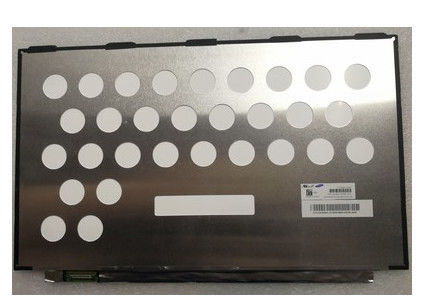

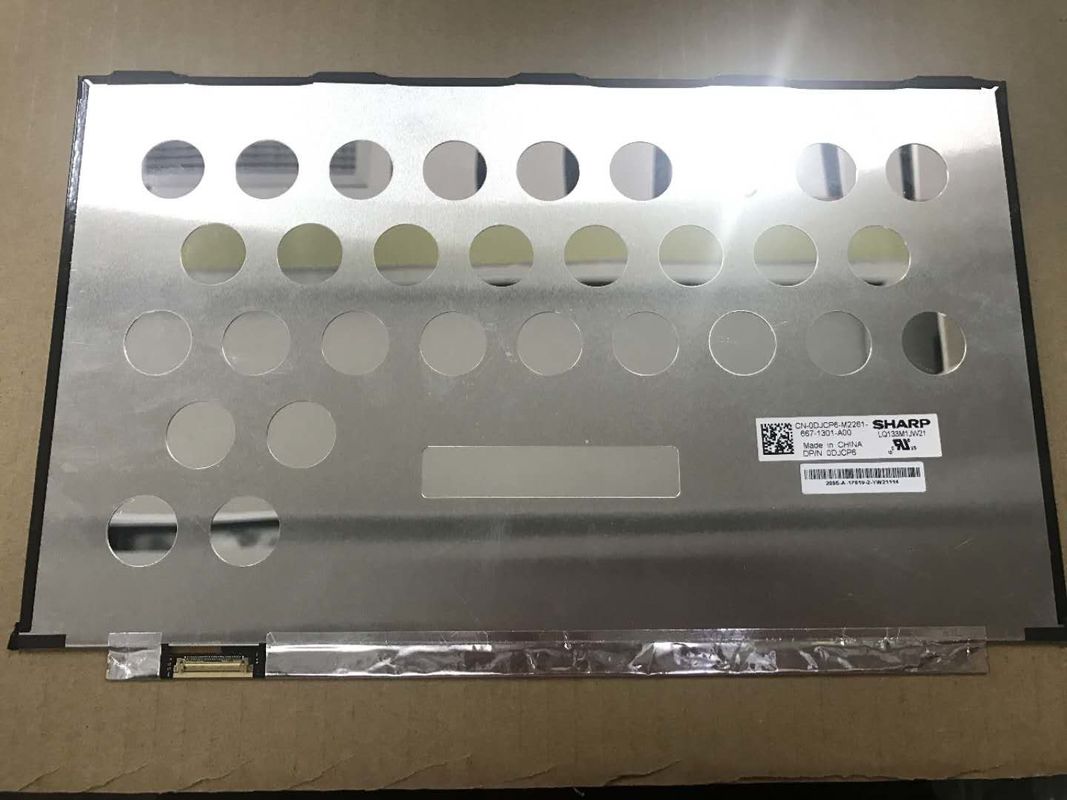

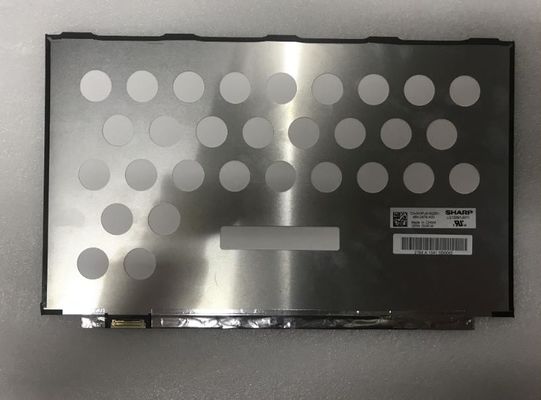

يدعم LQ133M1JW21 العرض 1920 (رغب) × 1080(FHD) بنسبة عرض إلى ارتفاع تبلغ 16: 9 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 293.76 (عرض) × 165.24 (ارتفاع) ملم ، وحجم مخطط 299.46 (عرض) × 185.4 (ارتفاع) × 2.57 (د) ملم ، مع مصابة سطحية مضادة للتوهج ، طلاء صلب (3 ساعات ) ، الوزن الصافي 190/210 جم (النوع / الحد الأقصى) ، نوع الشكل النحيف (PCBA Flat ، T≤3.2mm).كمنتج IPS ، أسود عادي ، LCM انتقالي ، LQ133M1JW21 يمكن أن يوفر 300 cd / m² سطوع الشاشة 1000: 1 نسبة التباين العابر ، 89/89/89/89 (النوع) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه عرض على التناظر ، وزمن استجابة 25 (نموذجي) (Tr + Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 8 بت لكل نقطة ، وبالتالي تقديم لوحة من 16.7 مليون لون ، وأيضًا مع أداء التدرج اللوني بنسبة 100٪ (sRGB).اعتمد هذا المنتج WLED لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة حافة وله عمر عمل يصل إلى 15 ألف ساعة ، مع برنامج تشغيل LED.يستخدم LQ133M1JW21 eDP (ممران) حيث أنه يقوم بإدخال إشارة systerm ، والذي يتم توصيله بواسطة موصل 30 سنًا بجهد إمداد طاقة يبلغ 3.3 فولت (نموذجي).
