تفاصيل المنتج:
|
| نموذج: | LQ133M1JX26 | تنسيق بكسل: | 1920 (RGB) × 1080 [FHD] 166PPI |
|---|---|---|---|
| الحجم القطري: | 13.3 بوصة | الانارة: | 400 شمعة / م² (النوع) |
| مصدر ضوء: | WLED ، 15K ساعة ، مع سائق LED | نوع الواجهة: | eDP (2 Lanes) ، eDP1.3 ، HBR1 (2.7G / lane) ، موصل 30 سنًا |
| زاوية الرؤية: | 89/89/89/89 | بيئة: | Operating Temperature: 0 ~ 50 °C ; درجة حرارة التشغيل: 0 ~ 50 درجة مئوية ؛ Storage |
| تسليط الضوء: | لوحة LVDS TFT LCD,شاشة SVGA Sharp TFT LCD |
||
سلسلة LQ133 LQ133M1LW02 LQ133M1JX26 LQ133M1JX20 LQ133M1JX15
| معلومات اساسية : | الإنارة (شمعة / متر مربع) | زاوية الرؤية (L / R / U / D) | وقت الاستجابة (مللي ثانية) |
|---|---|---|---|
| 400 (نموذجي) | 89/89/89/89 (نموذجي) (CR≥10) | 25 (نموذجي) (TR + Td) | |
| أفضل عرض على | وضع العرض | نسبة التباين | |
| تناظر | IPS ، أسود عادة ، معبر | 1000: 1 (نموذجي) (انتقالي) | |
| لون ديسبالي: | درجة حرارة اللون | ألوان العرض | تنسيق أبيض |
| 6485 ك | 16.7 ميجا (8 بت) | X: 0.313 ؛ص: 0.329 | |
| 1931 لون غاملت: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 71٪ | 100٪ | 74٪ | |
| تغطية DCI-P3 | تغطية 2020 | ملاحظات | |
| 74٪ | 53٪ | sRGB (Rec.709، BT.709)، Rec.2020 (BT.2020) | |
| الاختلاف الأبيض: | 1.25 / 1.53 (النوع / الحد الأقصى) (5 نقاط) | ||
| مقاس اللوحه : | 13.3 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | تنسيق البكسل | تكوين البكسل | مسافة البكسل (مم) | الملعب النقطي (مم) |
| 1920 (RGB) × 1080 [FHD] | شريط عمودي RGB | 0.153 × 0.153 [166PPI] | 0.051 × 0.153 | |
| الحجم الميكانيكي: | منطقة نشطة (مم) | منطقة الحافة (مم) | أبعاد المخطط التفصيلي (مم) | عمق المخطط التفصيلي (مم) |
| 293.76 (أفقي) × 165.24 (رأسي) | - | 299.46 (أفقي) × 178.64 (رأسي) | 2.15 / 4.7 (النوع / الحد الأقصى) ملم | |
| ميزات المخطط التفصيلي: | شكل عامل | اتجاه | ابعاد متزنة | نمط الشكل |
| مستطيل مسطح | نوع أفقي | 16: 9 (أفقي: الخامس) | نحيف (PCBA منحني ، T≤3.0 مم) | |
| تصاعد: | بدون | |||
| تفاصيل أخرى: | وزن | غطاء لوحة | علاج | |
| 190/210 جم (النوع / الحد الأقصى) | - | وهج (ضباب 0٪) ، طلاء صلب (3H) | ||
| ميزات المصباح: | يكتب | موضع | كمية | شكل | الحياة (ساعات) | تبادل المصباح |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | - | - | 15 كيلو (نموذجي) | - | |
| ميزات الواجهة: | موضع | سائق الخلفية | يكتب | |||
| - | مع سائق LED | المدرجة في واجهة إشارة اللوحة | ||||
| سائق كهربائي: | توريد الجهد | العرض الحالي | استهلاك الطاقة | |||
| 5.0 / 12.0 / 15.0 فولت (الحد الأدنى / النوع / الحد الأقصى) | 189.2 / 217 مللي أمبير (النوع / الحد الأقصى) | 2.27 / 2.6 واط (النوع / الحد الأقصى) | ||||
| لوحة القيادة الكهربائية: | توريد الجهد | العرض الحالي | قوة | |||
|---|---|---|---|---|---|---|
| 3.3 فولت (نموذجي) | 242/333 مللي أمبير (النوع / الحد الأقصى) | 0.8 / 1.1 وات (النوع / الحد الأقصى) | ||||
| ميزات الواجهة: | موضع | الإشارة | يكتب | |||
| eDP (2 Lanes)، eDP1.3، HBR1 (2.7G / lane) | موصل | |||||
| تفاصيل الموصل: | ماركة | نموذج | دبوس الملعب | مبلغ الدبوس | كمية | إعدادات |
| I-PEX | 20455-030E-76 | 0.5 ملم | 30 دبابيس | 1 جهاز كمبيوتر شخصى | EDP-30P2L-020B | |

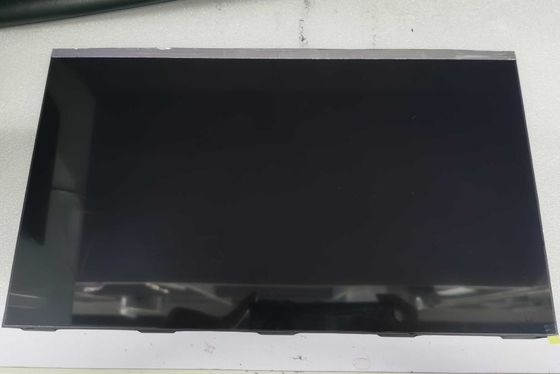

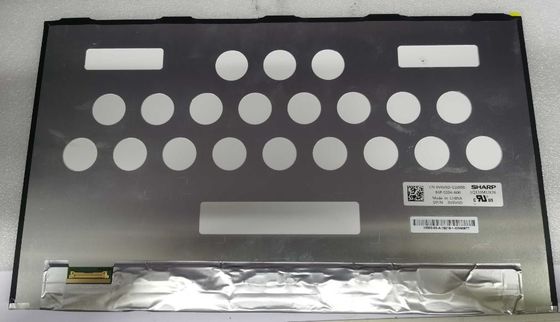

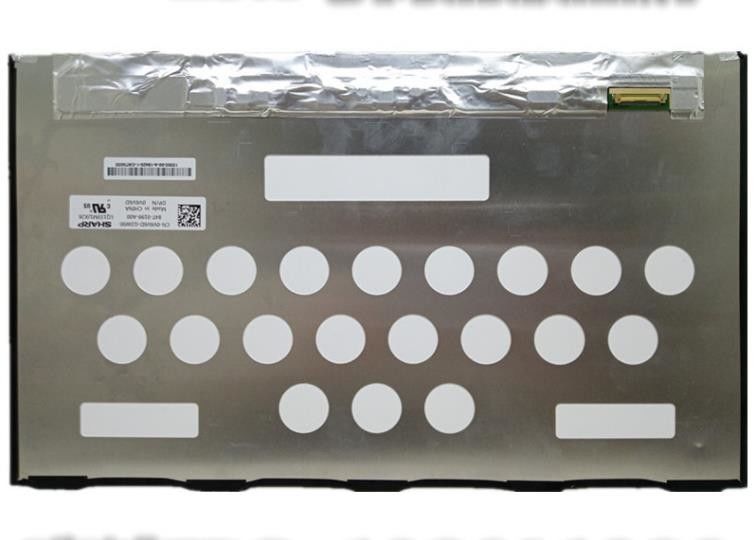

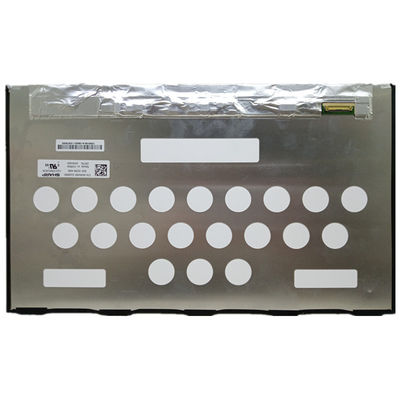

يدعم LQ133M1JX26 العرض 1920 (رغب) × 1080(FHD) بنسبة عرض إلى ارتفاع تبلغ 16: 9 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 293.76 (عرض) × 165.24 (ارتفاع) ملم ، وحجم مخطط يبلغ 299.46 (عرض) × 178.64 (ارتفاع) × 4.7 (عمق) ملم ، مع توهج السطح (ضباب 0٪) ، طلاء صلب (3H) ، الوزن الصافي 190/210 جم (النوع / الحد الأقصى) ، شكل قطعي نحيف (PCBA Bent ، T≤3.0mm).نظرًا لأن LQ133M1JX26 هو منتج IPS ، أسود طبيعي ، يمكن أن يوفر سطوع شاشة 400 cd / m² 1000: 1 نسبة التباين العابر ، 89/89/89/89 (Typ.) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه عرض على التناظر ، وزمن استجابة 25 (نموذجي) (Tr + Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 8 بت لكل نقطة ، وبالتالي تقديم لوحة من 16.7 مليون لون ، وأيضًا مع أداء التدرج اللوني بنسبة 100٪ (sRGB).اعتمد هذا المنتج WLED لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة حافة وله عمر عمل يصل إلى 15 ألف ساعة ، مع برنامج تشغيل LED.
