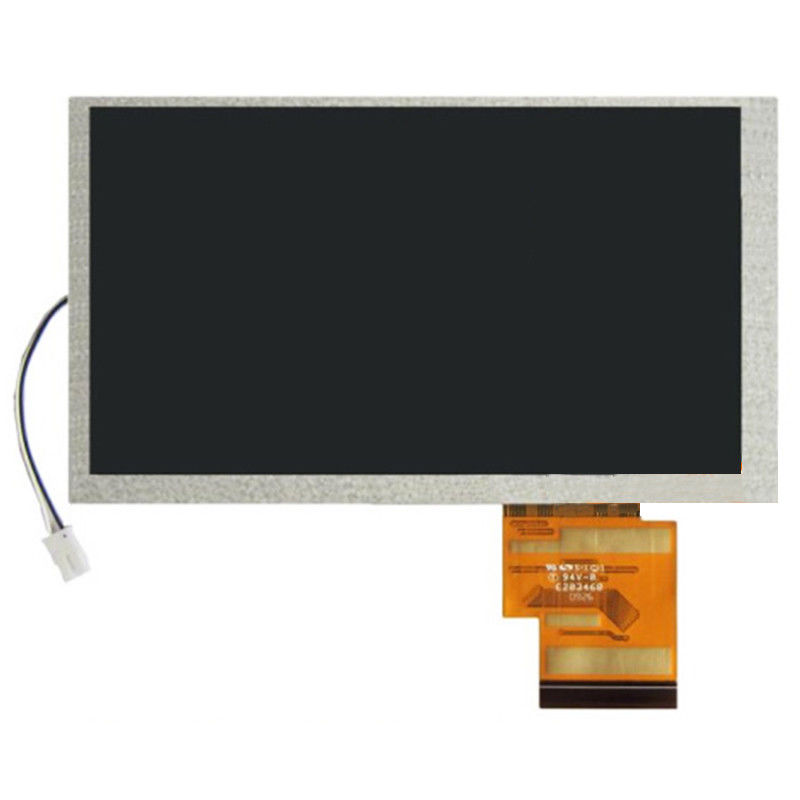

تفاصيل المنتج:
|
| رقم الطراز: | TM080SDHG02 | العلامة التجارية: | TIANMA |
|---|---|---|---|
| الحجم: | 8.0 بوصة | القرار: | 800 ((RGB) × 600 [SVGA] 125PPI |
| السطوع: | 700cd / م 2 | زاوية الرؤية: | 70/70/50/70 (النوع) ((CR≥10 |
| نطاق الحرارة: | Operating Temp.: -20 ~ 70 °C ; درجة حرارة التشغيل: -20 ~ 70 درجة مئوية؛ Storage Tem | ||
| إبراز: | شاشة LVDS TFT LCD,شاشة LCD CCFL Sharp TFT |
||
| معلومات أساسية: | الاسم التجاري | اسم الطراز | النوع | الاسم المستعار للنموذج |
|---|---|---|---|---|
| TM080SDHG02-00 | a-Si TFT-LCD ، LCM | - | ||
| الدرجات القصوى: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مستوى الهزات |
| -20 ~ 70 درجة مئوية | -30 ~ 80 درجة مئوية |
| حجم الشاشة: | 8.0" | |||
|---|---|---|---|---|
| خصائص البيكسل: | عدد البكسلات | تنسيق البكسل | نطاق النقطة (H × V) | مساحة البكسلات (H × V) |
| 800 ((RGB) × 600 ، SVGA | الشريط الرأسي RGB | 0.0675 × 0.2025 مم | 0.2025×0.2025 مم [125PPI] | |
| الحجم الميكانيكي: | مساحة العرض (H × V) | فتح البيزل (H × V) | الأبعاد الكلية (H × V) | العمق الكلي |
| 162×121.5 ملم | 164.8×124.3 ملم | 183×141 مم | 5.6±0.3 ملم | |
| الخصائص: | شكل الشكل | نسبة الجوانب (H: V) | التوجيه | أسلوب الشكل |
| مستطيل مسطح | 4:3 | نوع المناظر الطبيعية | ||
| المواصفات الأخرى: | الكتلة | غطاء اللوحة | معالجة السطح | |
| 250 غرام (النوع) | - | مضاد للضوء | ||
| معلومات أساسية: | الضوء | وضع العمل | نسبة التباين |
|---|---|---|---|
| 500 cd/m2 (النوع) | TN، عادةً أبيض، ناقل | 500١ (طراز) (تسليم) | |
| رؤية جيدة في | زاوية النظر | وقت الاستجابة | |
| الساعة 12 | 70/70/50/70 (النوع) ((CR≥10) | 25 (النوع) ((Tr+Td) (ms) | |
| لون الشاشة: | درجة حرارة اللون: | اللون الداعم | تنسيقات الألوان |
| 6638K | 262K/16.7M (6-بيت / 6-بيت + Dithering) | إكس:0.310و:0.330 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 50% | 70% | 52% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 52% | 37% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| التوحيد الأبيض: | 1.33/1.43 (النوع / الحد الأقصى) ((9 نقاط) | ||
| معدل التحديث: | 60 هرتز |
|---|---|
| فحص عكسي: | نعم (U/D، L/R) |
| استهلاك الطاقة: | 1.969/2.110W (النوع / الحد الأقصى) |
| جهاز التحكم بالوقت (T-CON): | T-CON المدمج |
| خصائص الضوء الخلفي: | النوع | الموقع | الحياة ((الساعات) | المبلغ | الشكل | استبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | 20K ((دقيقة) | 3S10P | صفحة | - | |
| الـ WLED الكهربائية: | الجهد المدخل | تيار المدخل | استهلاك الطاقة | |||
| 9.6/10.3 فولت (النوع / الحد الأقصى) | 200/250mA (النوع / الحد الأقصى) | 1.92/2.55 واط (النوع/الحد الأقصى) | ||||
| خصائص الواجهة: | دولة سائق WLED | النوع المادي | موقع الواجهة | |||
| لا.. | المرفق | - | ||||
| تفاصيل الواجهة | الاسم التجاري | اسم الطراز | المبلغ | الدبابيس | مسافة الدبوس | تكوين الدبوس |
| (يونهو) | 1 قطعة | 2 دبوس | 3.5 ملم | BLE-2PINS-AC | ||
| الإشارة الكهربائية: | الجهد المدخل | تيار المدخل | استهلاك الطاقة | |||
|---|---|---|---|---|---|---|
| 3.3/12.5/22.0/-7.0 فولت (النوع) ((VCC/AVDD/VGH/VGL) | 3.39/17.75/0.28/0.29mA (النوع) ((ICC/AIDD/IGH/IGL) | 241.4/381.5mW (النوع / الحد الأقصى) | ||||
| خصائص الواجهة: | نوع الإشارة | النوع المادي | موقع الواجهة | |||
| RGB الموازية (1 ch، 6/8-bit) | FPC | - | ||||
| تفاصيل الواجهة: | الاسم التجاري | اسم الطراز | المبلغ | الدبابيس | مسافة الدبوس | تكوين الدبوس |
| 1 قطعة | 50 دبوس | 0.5 ملم | DRGB-50P1C8B-105A | |||
تم ترتيب بكسلاته في شريط RGB عمودي. أما بالنسبة للتفاصيل الميكانيكية ، فهي تمتلك مساحة نشطة تبلغ 162 ((W) × 121.5 ((H) mm ، وحجم الخطوط العريضة 183 ((W) × 141 ((H) × 6.9 ((D) mm ، وحجم منطقة المشاهدة 164.8 ((W) × 124.3 ((H) ملم، مع معالجة سطحية من مضادة للضوء، ووزن صافي من 250g (النموذجية). كما منتج TN، بيضاء عادة، منتقلة LCM، TM080SDHG02-00 يمكن أن توفر 500 cd/m2 وضوح شاشة 500:1 نسبة التباين المنقولة، 70/70/50/70 (النوع) ((CR≥10) زاوية مشاهدة (L/R/U/D) ، أفضل اتجاه للمشاهدة في الساعة 12 ، ووقت الاستجابة 25 (النوع) ((Tr+Td) ms.يتم تحديد مقياس الرمادي أو سطوع البكسل الفرعي مع إشارة مقياس الرمادي 6 بت / 6 بت + Dithering لكل نقطة، وبالتالي تقدم لوحة من 262K / 16.7M الألوان، أيضا مع أداء من نطاق الألوان 50٪ (NTSC).اعتمد هذا المنتج 3S10P WLED كما هو نظام الضوء الخلفي الذي تم وضعه على النوع الضوء الحافة ولها عمر العمل من 20K ساعة، هناك حاجة إضافية لمشغل الضوء الخلفي الخارجي. TM080SDHG02-00 يستخدم RGB الموازي (1 ch ، 6/8-bit) كجهاز إدخال إشارة ،والتي تم توصيلها بواسطة 50 دبوس FPC بجهد إمدادات الطاقة 3.3/12.5/22.0/-7.0 فولت (النوع) ((VCC/AVDD/VGH/VGL).
