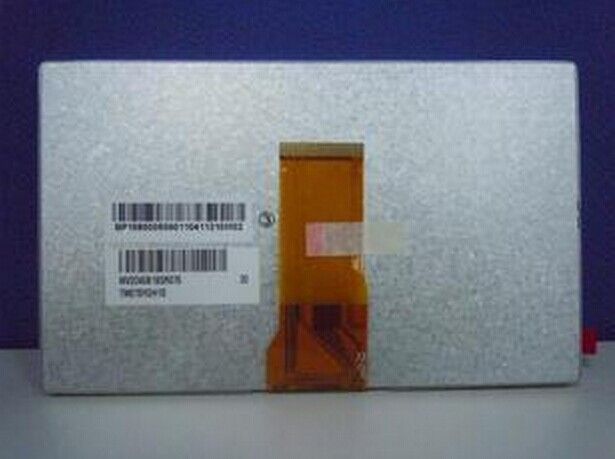

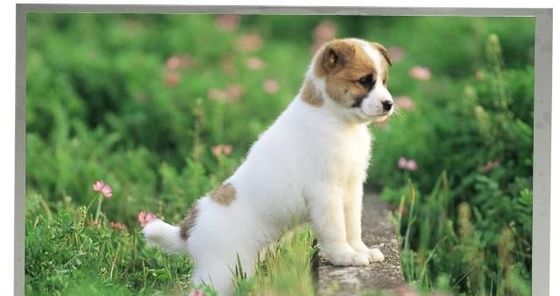

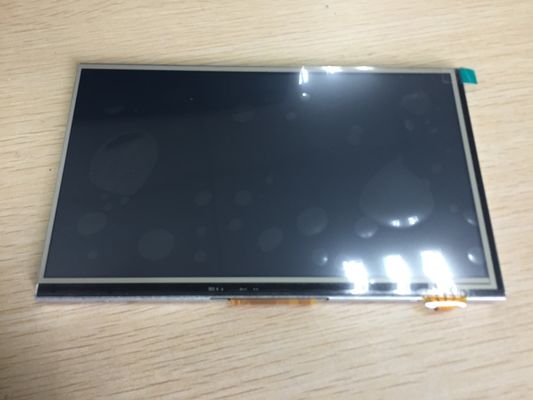

تفاصيل المنتج:
|
| رقم الطراز: | TM070RDHG71 | العلامة التجارية: | TIANMA |
|---|---|---|---|
| الحجم: | 7.0 بوصة | القرار: | 800 ((RGB) × 480, WVGA, 134PPI |
| السطوع: | 555 شمعة/م² (النوع) | زاوية الرؤية: | 88/88/88/88 (نموذجي) (CR≥10) |
| نطاق الحرارة: | Operating Temp.: -20 ~ 70 °C ; درجة حرارة التشغيل: -20 ~ 70 درجة مئوية؛ Storage Tem | نوع المصابيح: | WLED |
| واجهة الإشارة: | LVDS | ||
| إبراز: | لوحة QVGA TIANMA LCD,لوحة SVGA TIANMA LCD |
||
| معلومات أساسية: | العلامة التجارية لللوحة | نموذج اللوحة | TM070RDHG71 | |
|---|---|---|---|---|
| الحجم الشعبي | 7.0" | التطبيق |
|
|
| نوع اللوحة | a-Si TFT-LCD ، LCM | الاسم المستعار للنموذج | - | |
| الموثوقية: | التشغيل الاحتياطي. | -20 ~ 70 درجة مئوية | درجة حرارة التخزين | -30 ~ 80 درجة مئوية |
| خصائص البيكسل: | تنسيق البكسل | 800 ((RGB) × 480 [WVGA] | نقطة الطول | 0.0642 × 0.1790 مم (H × V) |
|---|---|---|---|---|
| التكوين | الشريط الرأسي RGB | مساحة البكسل | 0.1926×0.1790 مم (H×V) [134PPI] | |
| الحجم الميكانيكي: | منطقة العرض | 154.08 × 85.92 ملم (H × V) | منطقة بيزل | - |
| الخطوط العريضة (ديم) | 164.9×100 ملم (H×V) | عمق المخطط | 5.7±0.3 ملم | |
| الخصائص: | عامل الشكل | مستطيل مسطح | التوجيه | نوع المناظر الطبيعية |
| نسبة الجوانب | 16:9 | أسلوب الشكل | ||
| الثقوب والأقواس: | معك | |||
| سمات أخرى: | الوزن | 156 غرام (النوع) | السطح | مضاد للضوء |
| معلومات أساسية: | السطوع | 555 cd/m2 (النوع) | نسبة التباين | 900١ (طراز) (تسليم) |
|---|---|---|---|---|
| زاوية النظر | 88/88/88/88 (النوع) ((CR≥10) | الوضع البصري | SFT، عادةً أسود، ناقل | |
| اتجاه الرؤية | التماثل | وقت الاستجابة | 30 (النوع) ((Tr+Td) (ms) | |
| أداء الألوان: | اللون | Wx:0.308" واي "0.332 | أرقام الألوان | 16.7M (8 بت) |
| درجة حرارة اللون | 6727K | توحيد الأبيض | 1.25/1.33 (النوع / الحد الأقصى) ((9 نقاط) | |
| 1931 مجموعة الألوان: | نسبة NTSC | 71% | sRGB | تغطية 95% |
| Adobe RGB | تغطية 73% | DCI-P3 | تغطية 73% | |
| (ريك)2020 | 53% تغطية | ملاحظات | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) |
| تردد الإطار: | 60 هرتز |
|---|---|
| فحص عكسي: | نعم (U/D، L/R) |
| تفاصيل الـ " دي آي سي " | COG المدمج في HX8282-A02 + HX8664-B |
| جهاز التحكم بالوقت (T-CON): | T-CON المدمج |
| خصائص الضوء الخلفي: | شكل المصباح | صفحة | نوع المصابيح | WLED | وقت الحياة | 20K ((النوع)) (الساعات) |
|---|---|---|---|---|---|---|
| استبدال | - | المبلغ | 3S9P | الموقع | نوع ضوء الحافة | |
| المصباح الكهربائي: | إدخال الجهد | 9.3±0.3 فولت | المدخلات الحالية | 180mA (النوع) | ||
| الاستهلاك | 1.67±0.05 واط | |||||
| خصائص الواجهة: | النوع | مدرجة في واجهة الإشارة | الموقع | - | سائق المصابيح | لا.. |
| نظام الإشارة: | RGB الموازية (1 ch، 6/8-bit) | الجهد المنطقي | 0≤VIL≤0.3VDD؛ 0.7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| الإشارة الكهربائية: | إدخال الجهد | 3.3/11.9/20/-7V (VDD/AVDD/VGH/VGL) | المدخلات الحالية | - | ||
| خصائص الواجهة: | النوع | FPC | الموقع | - | ||
| التفاصيل: | العلامة التجارية | النموذج | مسافة الدبوس | الدبابيس | المبلغ | التكوين |
| 0.5 ملم | 50 دبوس | 1 قطعة | ||||
حيث يتم ترتيب البكسلات في الشريط الرأسي RGB. أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة من 154.08 ((W) × 85.92 ((H) mm ، وحجم الخطوط العريضة من 164.9 ((W) × 100 ((H) × 6 ((D) mm ،مع معالجة سطحية من Antiglareكمنتج SFT ، عادةً أسود ، منتج LCM ناقل ، TM070RDHG71 يمكن أن يوفر 555 cd / m2 سطوع الشاشة 900: 1 نسبة تباين ناقل ، 88/88/88/88 (النوع.) ((CR≥10) زاوية النظر (L/R/U/D)، أفضل اتجاه للنظر على التماثل ، ووقت الاستجابة من 30 (Typ.) ((Tr+Td) ms. يتم تحديد مقياس الرمادي أو سطوع النقطة الفرعية بإشارة مقياس الرمادي 8 بت لكل نقطة ،وبالتالي تقدم لوحة من 16.7M الألوان ، أيضا مع أداء من نطاق اللون 70٪ (NTSC). اعتمد هذا المنتج 3S9P WLED كما هو نظام الضوء الخلفي الذي تم وضعه على النوع الضوء الحافة ولها عمر العمل من 20K ساعة ،محرك الضوء الخلفي الخارجي مطلوب إضافياًتستخدم TM070RDHG71 RGB الموازية (1 ch ، 6/8-bit) كنظام إدخال الإشارة ، والذي يتم توصيله بواسطة 50 دبوس FPC بتوتر إمدادات الطاقة 3.3/11.9/20/-7V (VDD / AVDD / VGH / VGL)
