تفاصيل المنتج:
|
| رقم الطراز: | TM121SCS01 | العلامة التجارية: | AVIC |
|---|---|---|---|
| الحجم: | 12.1 بوصة | القرار: | 800 (RGB) × 600، SVGA، 82 نقطة في البوصة |
| السطوع: | 400cd/m2 | زاوية الرؤية: | 70/70/50/60 (نموذجي) (CR≥10) |
| نطاق الحرارة: | Operating Temp.: -20 ~ 70 °C ; درجة حرارة التشغيل: -20 ~ 70 درجة مئوية؛ Storage Tem | ||
| إبراز: | لوحة QVGA TIANMA LCD,لوحة SVGA TIANMA LCD |
||
| معلومات أساسية: | العلامة التجارية | النموذج | النوع | الاسم المستعار للنموذج |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD ، LCM | - | ||
| الموثوقية: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مقاومة الاهتزاز |
| -20 ~ 70 درجة مئوية | -30 ~ 80 درجة مئوية |
| حجم اللوحة: | 12. 1 بوصة | |||
|---|---|---|---|---|
| خصائص البيكسل: | القرار | ترتيب البكسلات | نطاق النقطة (W × H) | مساحة البكسلات (W × H) |
| 800 ((RGB) × 600 ، SVGA | الشريط الرأسي RGB | 0.1025×0.3075 ملم | 0.3075×0.3075 مم [82PPI] | |
| الحجم الميكانيكي: | المنطقة النشطة (W × H) | مساحة البيزل (W × H) | مقاس المخطط (W × H) | عمق المخطط |
| 246 × 184.5 ملم | 249.0×188.3 ملم | 279×209 ملم | 11.0 (على الأكثر) مم | |
| الخصائص: | نمط النموذج | نسبة الجوانب | التوجيه | أسلوب الشكل |
| مستطيل مسطح | 43 (و: ه) | نوع المناظر الطبيعية | ||
| التثبيت: | ثقوب تركيب الوجه (7 أجزاء) على اليسار ، اليمين محيط | |||
| سمات أخرى: | غطاء اللوحة | الوزن | السطح | |
| - | 425 جرام | مضاد للضوء | ||
| معلومات أساسية: | السطوع | وضع العمل | نسبة التباين |
|---|---|---|---|
| 400 cd/m2 (النوع) | TN، عادةً أبيض، ناقل | 600١ (طراز) (تسليم) | |
| زاوية الرؤية ((L/R/U/D) | اتجاه الرؤية | سرعة الاستجابة | |
| 70/70/50/60 (النوع) ((CR≥10) | الساعة السادسة | 10/25 (النوع) ((Tr/Td) (ms) | |
| لون الشاشة: | درجة حرارة اللون | كمية الألوان | اللون الأبيض |
| 6485K | 262K/16.2M (6 بت / 6 بت + FRC) | إكس:0.313و:0.329 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 57% | 79% | 60% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 59% | 43% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| التغير في الوضوح: | 1.25/1.33 (النوع / الحد الأقصى) ((9 نقاط) | ||
| استهلاك الطاقة: | 6.8W (النوع) |
|---|---|
| معدل الإطار: | 60 هرتز |
| فحص عكسي: | لا.. |
| الإشارة الكهربائية: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
|---|---|---|---|---|---|---|
| 270/325mA (النوع / الحد الأقصى) | 3.3 فولت (النوع) | - | ||||

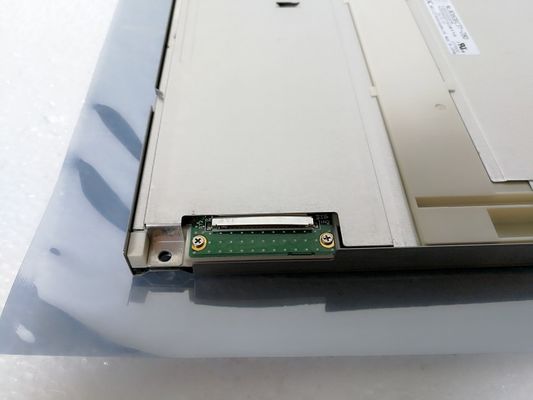

| خصائص الواجهة: | الموقع | النوع | واجهة | |||
| - | المرفق | LVDS (1 ch، 6/8-bit) | ||||
| واجهة الإشارة: | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| STM | MSB240420HE | 1 قطعة | 1.25 ملم | 20 دبوس | LVDS-20P1C8B-080B | |
| خصائص الضوء الخلفي: | النوع | الموقع | الشكل | المبلغ | الحياة ((الساعات) | استبدال |
|---|---|---|---|---|---|---|
| CCFL | نوع ضوء الحافة (أعلى وأسفل) | مستقيم | 2 قطع | 50K ((النوع)) | - | |
| شركة الكهرباء: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
| 6.0mA (النوع) | 770 فولت (النوع) | |||||
| تشغيل الجهد | تردد المصباح | |||||
| 930/1120 فولت (حد أقصى) ((Ta=+25/0°C) | 40/55/60 كيه هرتز (دقيقة/نوع/أكثر) | |||||
| خصائص الواجهة: | الموقع | النوع | سائق CCFL | |||
| - | المرفق | لا.. | ||||
| تفاصيل الواجهة | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| JST | BHSR-02VS-1 | 2 قطع | 3.5 ملم | 2 دبوس | BLL-2PINS-HL | |
تم ترتيب بكسلاته في شريط RGB عمودي. أما بالنسبة للتفاصيل الميكانيكية ، فهي تمتلك مساحة نشطة تبلغ 246 ((W) × 184.5 ((H) mm ، وحجم الخطوط العريضة 279 ((W) × 209 ((H) × 11 ((D) mm ، وحجم مساحة المشاهدة 249.0 ((W) × 188.3 ((H) ملم، مع معالجة السطح من Antiglare، ووزن صافي 425g. كمنتج TN، أبيض عادة، منتج LCM ناقل، TM121SCS01 يمكن أن توفر 400 cd/m2 وضوح شاشة 600: 1 نسبة تباين ناقل،70/70/50/60 (النوع) ((CR≥10) (L/R/U/D) زاوية الرؤية ، أفضل اتجاه الرؤية في الساعة 6 ، ووقت الاستجابة 10/25 (النوع) ((Tr/Td) ms.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي مع إشارة مقياس الرمادي 6 بت / 6 بت + FRC لكل نقطة، وبالتالي تقدم لوحة من 262K/16.2M الألوان، أيضا مع أداء من نطاق اللون 55٪ (NTSC).اعتمد هذا المنتج 2 قطعة CCFL كما هو نظام الضوء الخلفي التي وضعت كنوع ضوء الحافة (أعلى وأسفل) ولديها عمر العمل من 50K ساعةTM121SCS01 تستخدم LVDS (1 ch، 6/8-bit) كما هو نظام إدخال الإشارة، والتي متصلة بواسطة 20 دبوس3V (النوع))
