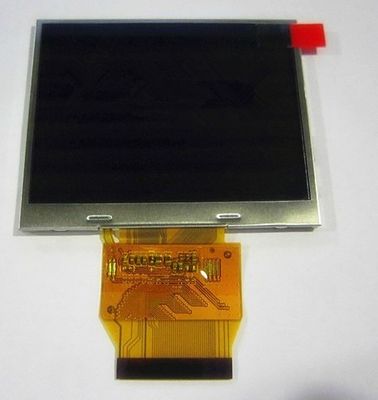

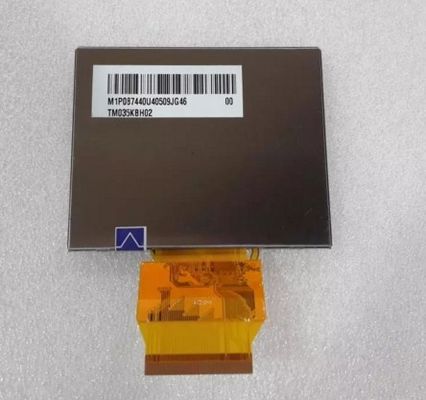

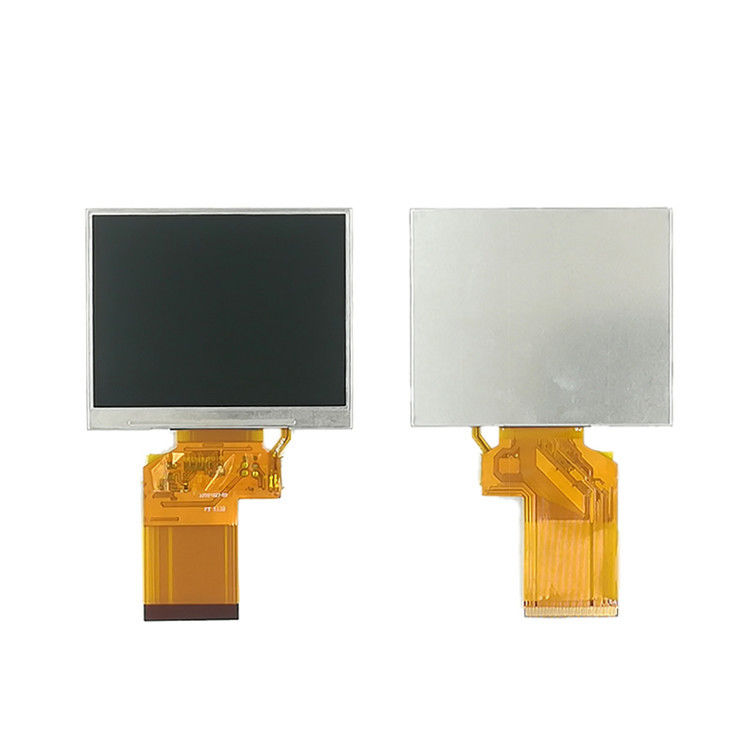

تفاصيل المنتج:
|
| رقم الطراز: | TM035KDH02 | العلامة التجارية: | TIANMA |
|---|---|---|---|
| الحجم: | 3.5 بوصة | القرار: | 320 ((RGB) × 240 [QVGA] 115PPI |
| السطوع: | 200 شمعة / م² (النوع) | زاوية الرؤية: | 60/60/40/60 (نموذجي) (CR≥10) |
| نطاق الحرارة: | Operating Temp.: -20 ~ 70 °C ; درجة حرارة التشغيل: -20 ~ 70 درجة مئوية؛ Storage Tem | ||
| إبراز: | لوحة QVGA TIANMA LCD,لوحة SVGA TIANMA LCD |
||
| التفاصيل الأساسية: | المصنع | اسم الطراز | TM035KDH02 1 متوافق | |
|---|---|---|---|---|
| نوع اللوحة | a-Si TFT-LCD ، LCM | اسم آخر | TS035KAAVD02-00 | |
| حجم اللوحة | 3.5 بوصة | مصممة ل |
|
|
| الدرجات القصوى: | درجة حرارة العملية | -20 ~ 70 درجة مئوية | درجة حرارة ST | -30 ~ 80 درجة مئوية |
| معلومات أساسية: | الضوء | 200 cd/m2 (النوع) | نسبة التباين | 350: 1 (النموذج) (التسليم) |
|---|---|---|---|---|
| رؤية جيدة في | الساعة 12 | سرعة الاستجابة | 25 (النوع) ((Tr+Td) (ms) | |
| زاوية النظر | 60/60/40/60 (النوع) ((CR≥10) | وضع العمل | TN، عادةً أبيض، ناقل | |
| أداء الألوان: | اللون | Wx:0.310" واي "0.333 | اللون الداعم | 16.7M (6-بيت + Dithering) |
| درجة حرارة اللون | 6610K | توحيد الأبيض | 1.25/1.33 (النوع / الحد الأقصى) ((9 نقاط) | |
| 1931 مجموعة الألوان: | نسبة NTSC | 49% | sRGB | تغطية 67% |
| Adobe RGB | تغطية بنسبة 51% | DCI-P3 | تغطية بنسبة 51% | |
| (ريك)2020 | تغطية 37% | ملاحظات | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) |
| خصائص البيكسل: | عدد البكسلات | 320 ((RGB) × 240 [QVGA] | ترتيبات | الشريط الرأسي RGB |
|---|---|---|---|---|
| نقطة الطول ((W × H) | 0.073×0.219 ملم | مسافة الكمية ((W × H) | 0.219×0.219 مم [115PPI] | |
| الحجم الفيزيائي: | مشاهدة نشطة | 70.08 ((W) × 52.56 ((H) mm | بشكل عام (ديم) | 76.9 ((W) × 63.9 ((H) mm |
| فتح البازل | 72.88 ((W) × 55.36 ((H) mm | العمق الكلي | 2.8±0.2 ملم | |
| الخصائص: | شكل الشكل | مستطيل مسطح | التوجيه | نوع المناظر الطبيعية |
| نسبة الجوانب ((W:H) | 4:3 | أسلوب الشكل | ||
| تفاصيل أخرى: | الكتلة | 29.2g (النوع) | السطح | غلاف مضاد للوهج والصلب (3H) |
| فحص عكسي: | لا.. |
|---|---|
| جهاز التحكم بالوقت (T-CON): | T-CON المدمج |
| الإشارة الكهربائية: | تيار المدخل | - | الجهد المدخل | 3.3 فولت (النوع) | ||
|---|---|---|---|---|---|---|
| الاستهلاك | 35/50mW (النوع / الحد الأقصى) | واجهة الإشارة | الرقمية RGB (8/24 بت) + SPI، CCIR601/656 | |||
| الجهد المنطقي للإشارات: | 0≤VIL≤0.3VCC؛ 0.7VCC≤VIH≤VCC | |||||
| خصائص الواجهة: | الموقع | - | النوع المادي | FPC | ||
| واجهة الإشارة: | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | كمية الدبوس | تعيين البين |
| 1 قطعة | 0.5 ملم | 54 دبوس | ||||
حيث يتم ترتيب البكسلات في الشريط الرأسي RGB. أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة من 70.08 ((W) × 52.56 ((H) mm ، وحجم الخطوط العريضة من 76.9 ((W) × 63.9 ((H) × 3 ((D) mm ، وحجم منطقة المشاهدة من 72.88 ((W) × 55.36 ((H) ملم، مع معالجة سطحية من مضادة للوهج ، طلاء صلب (3H) ، وزن صافي 29.2g (النوع). كمنتج TN ، أبيض عادة ، منتقل LCM ، TM035KDH02 يمكن أن يوفر 200 cd / m2 وضوح شاشة 350:1 نسبة التباين المنقولة، 60/60/40/60 (النوع) ((CR≥10) (L/R/U/D) زاوية الرؤية ، أفضل اتجاه الرؤية في الساعة 12 ، ووقت الاستجابة 25 (النوع) ((Tr+Td) ms.يتم تحديد مقياس الرمادي أو سطوع البكسل الفرعي مع إشارة مقياس الرمادي 6 بت + Dithering لكل نقطة، وبالتالي يقدم لوحة من 16.7M الألوان، أيضا مع أداء من نطاق اللون 50٪ (NTSC). اعتمد هذا المنتج 6S1P WLED كما هو نظام الضوء الخلفي الذي تم وضعه كنوع ضوء الحافة،محرك الضوء الخلفي الخارجي مطلوب إضافياً. تستخدم TM035KDH02 RGB الرقمية (8/24 بت) + SPI ، CCIR601/656 كنظام إدخال الإشارة ، والذي يتم توصيله بواسطة 54 دبوسًا FPC بتوتر إمدادات الطاقة من 3.3V (النموذج.).لمزيد من تفاصيل المنتج الأخيرة من TM035KDH02 نوصي بشدة بأن تشير إلى ورقة بيانات المدرجة على Panelookكل تفاصيل المواصفات يتم إدخالها من قبل مهندسي بانيلوك وفقًا لوحة البيانات ، لكننا لا نستطيع ضمان صحة المواصفات المدرجة بالكامل.
