تفاصيل المنتج:
|
اسم النموذج: | LS010B7DH01 | رقم بكسل: | 128 × 128 129PPI |
---|---|---|---|
بحجم: | 0.99 بوصة | ترتيب: | مستطيل |
نسبة التباين: | 14: 1 (نموذجي) (RF) | زاوية الرؤية: | 40/40/60/60 (دقيقة) (CR≥3) |
استجابة: | 10/20 (Typ.) (Tr / Td) مللي ثانية | Max. ماكس. Ratings التقييمات: | درجة حرارة التخزين: -30 ~ 85 درجة مئوية درجة حرارة التشغيل: -20 ~ 70 درجة مئوية |
تسليط الضوء: | لوحة LCD الصناعية CCFL LVDS,شاشة QVGA Sharp TFT LCD |
LS010 سلسلة LS010B7DH02 LS010B7DH01
معلومات اساسية : | ماركة | نموذج | يكتب | نموذج الاسم المستعار |
---|---|---|---|---|
حاد | LS010B7DH01 | CG- السيليكون ، LCM | - | |
الموثوقية : | بنفايات | درجة حرارة التشغيل | درجة حرارة التخزين | مقاومة الاهتزاز |
-20 ~ 70 درجة مئوية | -30 ~ 85 درجة مئوية | - |
مقاس اللوحه : | 0.99 بوصة | |||
---|---|---|---|---|
ميزات البكسل: | القرار | ترتيب البكسل | الملعب النقطي (العرض × الارتفاع) | درجة البكسل (عرض × ارتفاع) |
128 × 128 | مستطيل | 0.1955 × 0.1955 ملم | 0.1955 × 0.1955 مم [129PPI] | |
الحجم الميكانيكي: | منطقة نشطة (عرض × ارتفاع) | منطقة الحافة (عرض × ارتفاع) | أبعاد المخطط التفصيلي (عرض × ارتفاع) | عمق المخطط التفصيلي |
25.024 × 25.024 ملم | - | 33 × 33.4 ملم | 1.64 ± 0.2 ملم | |
ميزات المخطط التفصيلي: | نمط النموذج | ابعاد متزنة | اتجاه | نمط الشكل |
دائري مسطح | 1: 1 (عرض: ارتفاع) | نوع أفقي | ||
ميزات أخرى : | غطاء لوحة | وزن | سطح - المظهر الخارجي | |
- | 3.70 جم (نموذجي) | مضاد للتوهج ، طلاء صلب (3H) |
معلومات اساسية : | سطوع | وضع التشغيل | نسبة التباين |
---|---|---|---|
- | TN ، عادة أبيض ، عاكس للضوء | 14: 1 (نموذجي) (انعكاس) | |
زاوية الرؤية (L / R / U / D) | عرض الاتجاه | سرعة الاستجابة | |
40/40/60/60 (دقيقة) (CR≥3) | - | 10/20 (نموذجي) (Tr / Td) (مللي ثانية) | |
لون ديسبالي: | درجة حرارة اللون | كمية اللون | اللونية البيضاء |
7203 ك | أحادي اللون (1 بت) | X: 0.300 ؛ص: 0.330 | |
النفاذية: | 0.25٪ (نموذجي) (مع المستقطب) | ||
أداء : | نوع ثلاثي الأبعاد | الرؤية الخارجية | انعكاس |
- | ضوء الشمس المقروء | 17.0٪ (نموذجي) |
إشارة كهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
---|---|---|---|---|---|---|
- | 5.0 / 5.0 فولت (نموذجي) (VDD / VDDA) | - | ||||
ميزات الواجهة: | موضع | يكتب | واجهه المستخدم | |||
- | FPC | SPI | ||||
واجهة الإشارة: | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
1 قطعة | 10 دبابيس |

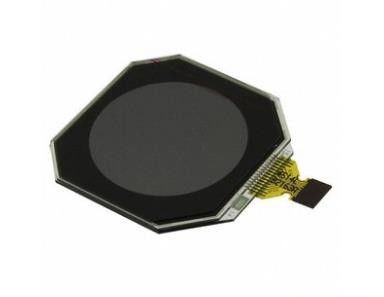

LS010B7DH01 يدعم العرض 128 × 128بنسبة عرض إلى ارتفاع تبلغ 1: 1 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في المستطيل.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة 25.024 (عرض) × 25.024 (ارتفاع) ملم ، وحجم مخطط 33 (عرض) × 33.4 (ارتفاع) × 1.84 (د) ملم ، مع مصابة سطحية مضادة للتوهج ، وطلاء صلب (3 ساعات) ) ، الوزن الصافي 3.70 جرام (النوع).كمنتج TN ، أبيض طبيعي ، منتج LCM انعكاسي ، يمكن أن يوفر LS010B7DH01 ، نسبة تباين عاكس 14: 1 (نموذجي) ، 40/40/60/60 (Min.) (CR≥3) (L / R / U / D ) زاوية المشاهدة وزمن الاستجابة 10/20 (Typ.) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 1 بت لكل نقطة ، وبالتالي تقديم لوحة من الألوان أحادية اللون.هذا المنتج ليس لديه إضاءة خلفية.يستخدم LS010B7DH01 SPI لأنه سيستيرم لإدخال الإشارة ، والذي يتم توصيله بواسطة 10 دبابيس FPC بجهد مصدر طاقة 5.0 / 5.0 فولت (نموذجي)
