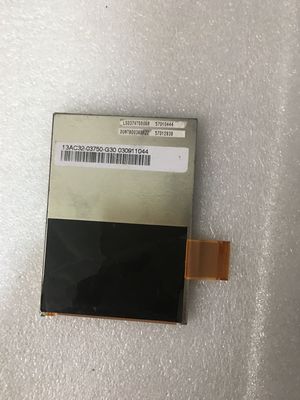

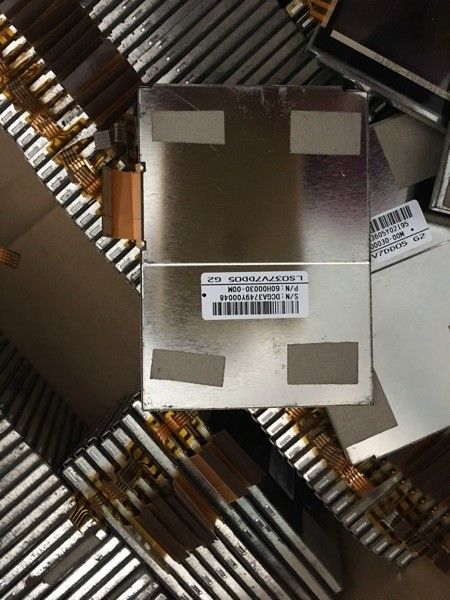

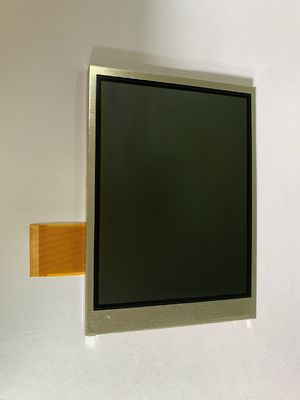

تفاصيل المنتج:
|
| نموذج: | LS037V7DD06R | سطوع: | 100 شمعة / متر مربع |
|---|---|---|---|
| الدقة: | 480 (RGB) × 640 ، VGA ، 217PPI | نوع اللوحة: | CG- السيليكون ، LCM |
| فتح الحافة: | 59.8 (عرض) × 78.5 (ارتفاع) ملم | حجم المخطط التفصيلي: | 65 (عرض) × 90 (ارتفاع) ملم |
| بحجم: | 3.7 " | واجهة الإشارة: | RGB متوازي (1 قناة ، 6 بت) ، 51 دبابيس FPC |
| تكرر: | 60 هرتز | بيئة: | Operating Temp.: -10 ~ 60 °C ; درجة حرارة التشغيل: -10 ~ 60 ° C ؛ Storage Temp.: -2 |
| تسليط الضوء: | لوحة LCD الصناعية CCFL LVDS,شاشة QVGA Sharp TFT LCD |
||
LS037 سلسلة LS037V7DD06R LS037V7DD06 LS037V7DD05
| معلومات اساسية : | اسم العلامة التجارية | اسم النموذج | يكتب | نموذج الاسم المستعار |
|---|---|---|---|---|
| حاد | LS037V7DD06R | CG- السيليكون ، LCM | - | |
| أقصى تصنيفات : | بنفايات | درجة حرارة التشغيل | درجة حرارة التخزين | مستوى الاهتزاز |
| -10 ~ 60 درجة مئوية | -20 ~ 70 درجة مئوية | - |
| حجم الشاشة : | 3.7 " | |||
|---|---|---|---|---|
| ميزات البكسل: | رقم البكسل | تنسيق البكسل | الملعب النقطي (أفقي × رأسي) | مسافة البكسل (أفقي × رأسي) |
| 480 (رغب) × 640 ، VGA | شريط عمودي RGB | 0.039 × 0.117 ملم | 0.117 × 0.117 مم [217PPI] | |
| الحجم الميكانيكي: | منطقة العرض (أفقي × رأسي) | فتحة الحافة (أفقي × رأسي) | الأبعاد الكلية (H × V) | العمق الكلي |
| 56.16 × 74.88 ملم | 59.8 × 78.5 ملم | 65 × 90 ملم | 3.35 ملم | |
| ميزات المخطط التفصيلي: | شكل الشكل | نسبة العرض إلى الارتفاع (أفقي: رأسي) | اتجاه | نمط الشكل |
| مستطيل مسطح | 3: 4 | نوع عمودي | ||
| المواصفات الأخرى: | كتلة | غطاء لوحة | المعالجة السطحية | |
| 39.0 جرام | - | - | ||
| إشارة كهربائية: | مساهمة الجهد | المدخلات الحالية | استهلاك الطاقة | |||
|---|---|---|---|---|---|---|
| 5.0 / 3.3 / 8.0 / -4.0 / -8.0 فولت (نموذجي) (VSHA / VSHD / VDD / VSSD / GVSS) | 5.5 / 2.3 / 0.7 / 0.6 / 0.1mA (النوع) (ISHA / ISHD / IDD / ISSD / GISS) | - | ||||
| الجهد لإشارات العرض: | 0≤VIL≤0.2VSHD ؛0.8VSHD≤VIH≤VSHD | |||||
| ميزات الواجهة: | نوع الإشارة | النوع المادي | موقف الواجهة | |||
| RGB متوازي (1 قناة ، 6 بت) | FPC | - | ||||
| تفاصيل الواجهة: | اسم العلامة التجارية | اسم النموذج | كمية | دبابيس | دبوس الملعب | تكوين دبوس |
| 1 قطعة | 51 دبابيس | 0.3 ملم | ||||
| معلومات اساسية : | الانارة | نظام العمل | نسبة التباين |
|---|---|---|---|
| 100 شمعة / م² (النوع) | TN ، عادة أبيض ، عاكس للضوء | 100: 1 (نموذجي) (انتقالي) 5: 1 (نموذجي) (انعكاسي) | |
| منظر جيد في | زاوية الرؤية | وقت الاستجابة | |
| 06:00 | 40/40/40/40 (نموذجي) (CR≥10) | 30/50 (نموذجي) (Tr / Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون: | دعم اللون | تنسيق اللون |
| 9480 ك | 262 كيلو بايت (6 بت) | X: 0.280 ؛ص: 0.300 | |
| أداء : | تقنية ثلاثية الأبعاد | الرؤية الخارجية | انعكاس |
| - | ضوء الشمس المقروء | 4.0 / 6.0٪ (الحد الأدنى / النوع) |
| ميزات الإضاءة الخلفية: | يكتب | موضع | الحياة (ساعات) | كمية | شكل | إستبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | - | - | 1 سلسلة | - | |
| WLED الكهربائية: | مساهمة الجهد | المدخلات الحالية | استهلاك الطاقة | |||
| 32.4 / 37.8 فولت (النوع / الحد الأقصى) | 15 / 20mA (النوع / الحد الأقصى) | 486 ميجاوات (نموذجي) | ||||
| ميزات الواجهة: | WLED سائق الدولة | النوع المادي | موقف الواجهة | |||
| لا | المدرجة في واجهة إشارة اللوحة | - | ||||
| معدل التحديث : | 60 هرتز |
|---|---|
| مسح عكسي: | نعم (U / D ، L / R) |
| صندوق العبوة: | كمية | وزن | الحجم (L × W × H) |
|---|---|---|---|
| 100 قطعة / صندوق | 7.9 كجم | 575 × 360 × 225 مم (الطول × العرض × الارتفاع) |
LS037V7DD06R يدعم العرض 480 (رغب) × 640(VGA) مع نسبة عرض إلى ارتفاع 3: 4 (W: H) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية فهي تتميز بمساحة نشطة تبلغ 56.16 (عرض) × 74.88 (ارتفاع) ملم ، وحجم مخطط 65 (عرض) × 90 (ارتفاع) ملم ، ومساحة عرض 59.8 (عرض) × 78.5 (ارتفاع) ملم ، الوزن الصافي 39.0 جرام.كمنتج TN ، أبيض طبيعي ، انعكاس LCM ، يمكن أن يوفر LS037V7DD06R سطوع شاشة 100 cd / m² 100: 1 نسبة تباين عابر ، 5: 1 (نموذجي) نسبة التباين الانعكاسي ، 40/40/40/40 (نموذجي) ( CR≥10) (L / R / U / D) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 30/50 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج WLED لأنه نظام الإضاءة الخلفية الذي تم وضعه كنوع إضاءة الحافة ، وهناك حاجة أيضًا إلى برنامج تشغيل الإضاءة الخلفية الخارجية.LS037V7DD06R يستخدم RGB المتوازي (1 ch ، 6 بت) لأنه إشارة إدخال systerm ، والتي تتصل بواسطة 51 دبابيس FPC بجهد إمداد الطاقة 5.0 / 3.3 / 8.0 / -4.0 / -8.0V (النوع)
