تفاصيل المنتج:
|

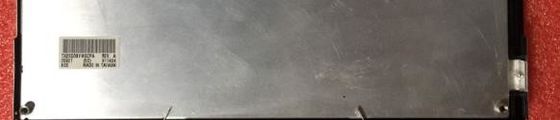

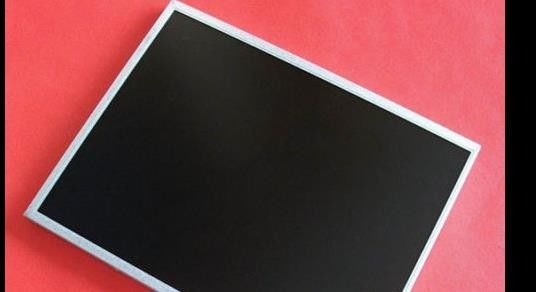

| رقم الطراز: | TX23D38VM0CPA | العلامة التجارية: | هيتاشي |
|---|---|---|---|
| الحجم: | 9.0" بوصة | القرار: | 800 ((RGB) × 480 (WVGA) 104PPI |
| السطوع: | 800 شمعة / م² (نموذجي) | نطاق الحرارة: | Operating Temp.: -20 ~ 70 °C ; درجة حرارة التشغيل: -20 ~ 70 درجة مئوية؛ Storage Tem |
| معلومات أساسية: | العلامة التجارية | النموذج | النوع | الاسم المستعار للنموذج |
|---|---|---|---|---|
| TX23D38VM0CPA | a-Si TFT-LCD ، LCM | - | ||
| الموثوقية: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مقاومة الاهتزاز |
| -20 ~ 70 درجة مئوية | -30 ~ 80 درجة مئوية | 2.0G (19.6m/s2) |
| حجم اللوحة: | 9.0 بوصة | |||
|---|---|---|---|---|
| خصائص البيكسل: | القرار | ترتيب البكسلات | نطاق النقطة (W × H) | مساحة البكسلات (W × H) |
| 800 ((RGB) × 480, WVGA | الشريط الرأسي RGB | 0.08125 × 0.24375 مم | 0.24375 × 0.24375 مم [104PPI] | |
| الحجم الميكانيكي: | المنطقة النشطة (W × H) | مساحة البيزل (W × H) | مقاس المخطط (W × H) | عمق المخطط |
| 195 × 117 مم | 197.0×119.0 ملم | 218×135 مم | 12.65 (مثل) ملم | |
| الخصائص: | نمط النموذج | نسبة الجوانب | التوجيه | أسلوب الشكل |
| مستطيل مسطح | 15:9 (W: H) | نوع المناظر الطبيعية | ||
| الشاشة الملموسة: | نقاط اللمس | وحدة تحكم إشارة التكنولوجيا | نظام التشغيل | تكنولوجيا اللمس |
| - | بدون وحدة تحكم | - | 4 أسلاك لمسة المقاومة، F / G | |
| التثبيت: | فتحات التثبيت الخلفية (4-Ф2.88) | |||
| سمات أخرى: | غطاء اللوحة | الوزن | السطح | |
| - | 415 غرام (النوع) | مضاد للضوء | ||
| معلومات أساسية: | السطوع | وضع العمل | نسبة التباين |
|---|---|---|---|
| 400 cd/m2 (النوع) | IPS، عادةً أسود، ناقل | 800١ (طراز) (تسليم) | |
| زاوية الرؤية ((L/R/U/D) | اتجاه الرؤية | سرعة الاستجابة | |
| 85/85/85/85 (النوع) ((CR≥10) | التماثل | 25 (النوع) ((Tr+Td) (ms) | |
| لون الشاشة: | درجة حرارة اللون | كمية الألوان | اللون الأبيض |
| 4855K | 16.7M (6 بت + Hi-FRC) | إكس:0.350و:0.360 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 60% | 74% | 59% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 62% | 45% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| التغير في الوضوح: | 1.33 (أكثر من 9 نقاط) | ||
| استهلاك الطاقة: | 8.46W (النوع) |
|---|---|
| معدل الإطار: | 60 هرتز |
| فحص عكسي: | لا.. |
| الإشارة الكهربائية: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
|---|---|---|---|---|---|---|
| 465/560mA (النوع/أكثر) | 3.3 فولت (النوع) | 1.5W (النوع) | ||||
| خصائص الواجهة: | الموقع | النوع | واجهة | |||
| - | المرفق | LVDS (1 ch، 8-bit) | ||||
| واجهة الإشارة: | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| JAE | إف آي-سي إيه بي 20 بي-إتش إف 13 إي | 1 قطعة | 1.25 ملم | 20 دبوس | أجهزة الكمبيوتر | |
| خصائص الضوء الخلفي: | النوع | الموقع | الشكل | المبلغ | الحياة ((الساعات) | استبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | - | 3S7P | 70K ((النوع)) | - | |
| خصائص الواجهة: | الموقع | النوع | سائق WLED | |||
| - | المرفق | مع LED Driver | ||||
| تفاصيل الواجهة | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| JST | SM08B-SRSS-TB | 1 قطعة | 1.0 ملم | 8 دبوس | BDE-8PINS-VVVNNGGG | |
| السائق الكهربائي | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
| 580±40mA | 12.0 فولت (النوع) | 6.96W (النوع) | ||||
حيث يتم ترتيب البكسلات في الشريط الرأسي RGB. أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 195 ((W) × 117 ((H) mm ، وحجم الخطوط العريضة 218 ((W) × 135 ((H) mm ، وحجم منطقة المشاهدة 197.0 ((W) × 119.0 ((H) mm ،مع معالجة سطحية من Antiglareكمنتج IPS ، عادةً أسود ، منتج Transmissive LCM ، يمكن أن يوفر TX23D38VM0CPA 400 cd / m2 وضوح شاشة 800: 1 نسبة تباين Transmissive ، 85/85/85/85 (Typ.) ((CR≥10) زاوية النظر (L/R/U/D)، أفضل اتجاه للنظر على التماثل ، ووقت الاستجابة من 25 (Typ.) ((Tr+Td) ms. يتم تحديد مقياس الرمادي أو سطوع النقطة الفرعية مع إشارة مقياس الرمادي 6 بت + Hi-FRC لكل نقطة ،وبالتالي تقدم لوحة من 16.7M الألوان، أيضا مع أداء من نطاق اللون 60٪ (NTSC). اعتمد هذا المنتج 3S7P WLED كما هو نظام الضوء الخلفي الذي تم وضعه على النوع الضوء الحافة ولها عمر العمل من 70K ساعة،مع LED Driver. تستخدم TX23D38VM0CPA LVDS (1 ch ، 8-بيت) كما هو نظام إدخال الإشارة ، والتي متصلة بواسطة 20 دبوس
