تفاصيل المنتج:
|

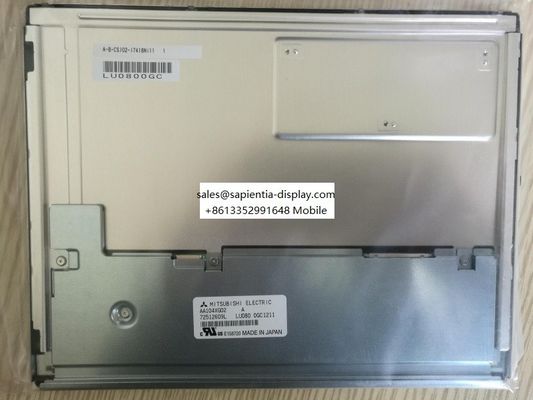

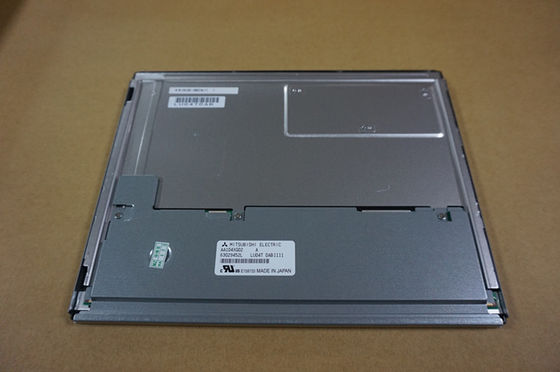

| رقم الطراز: | AA104XG02 | العلامة التجارية: | ميتسوبيشي |
|---|---|---|---|
| الحجم: | 10.4 بوصة | القرار: | 1024 (RGB) × 768، XGA، 123 نقطة في البوصة |
| السطوع: | 500 شمعة / م² (نموذجي) | واجهة الإشارة: | LVDS (1 قناة، 6/8 بت)، موصل 20 دبابيس |
| زاوية الرؤية: | 85/85/85/85 (نموذجي) (CR≥10) | ||
| إبراز: | شاشة WLED FSTN LCD,شاشة WLED الصناعية TFT |
||
| معلومات أساسية: | العلامة التجارية | النموذج | النوع | الاسم المستعار للنموذج |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD ، LCM | - | ||
| الموثوقية: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مقاومة الاهتزاز |
| -30 ~ 80 درجة مئوية | -30 ~ 80 درجة مئوية |
| حجم اللوحة: | 10.4 بوصة | |||
|---|---|---|---|---|
| خصائص البيكسل: | القرار | ترتيب البكسلات | نطاق النقطة (W × H) | مساحة البكسلات (W × H) |
| 1024 ((RGB) × 768, XGA | الشريط الرأسي RGB | 0.0685×0.2055 ملم | 0.2055×0.2055 مم [123PPI] | |
| الحجم الميكانيكي: | المنطقة النشطة (W × H) | مساحة البيزل (W × H) | مقاس المخطط (W × H) | عمق المخطط |
| 210.4×157.8 ملم | 215.4×161.8 ملم | 230×180.2 ملم | 9.5±0.5 ملم | |
| الخصائص: | نمط النموذج | نسبة الجوانب | التوجيه | أسلوب الشكل |
| مستطيل مسطح | 43 (و: ه) | نوع المناظر الطبيعية | ||
| التثبيت: | ثقوب التثبيت الجانبية (4-M3) على اليسار ، اليمين اللوحة | |||
| سمات أخرى: | غطاء اللوحة | الوزن | السطح | |
| - | 450 غرام (النوع) | غلاف مضاد للوهج والصلب (3H) | ||
| معلومات أساسية: | السطوع | وضع العمل | نسبة التباين |
|---|---|---|---|
| 500 cd/m2 (النوع) | SWV، عادةً أسود، ناقل | 1000١ (طراز) (تسليم) | |
| زاوية الرؤية ((L/R/U/D) | اتجاه الرؤية | سرعة الاستجابة | |
| 85/85/85/85 (النوع) ((CR≥10) | التماثل | 12/12 (النوع) ((Tr/Td) (ms) | |
| لون الشاشة: | درجة حرارة اللون | كمية الألوان | اللون الأبيض |
| 6485K | 262K/16.7M (6 بت / 6 بت + Hi-FRC) | إكس:0.313و:0.329 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 50% | 70% | 53% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 52% | 37% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| التغير في الوضوح: | 1.30 (حد أقصى) ((5 نقاط) | ||
| استهلاك الطاقة: | 5.5W (النوع) |
|---|---|
| معدل الإطار: | 60 هرتز |
| فحص عكسي: | نعم (180 درجة) |
| الإشارة الكهربائية: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
|---|---|---|---|---|---|---|
| 400/870mA (النوع/أكثر) | 3.3 فولت (النوع) | - | ||||
| خصائص الواجهة: | الموقع | النوع | واجهة | |||
| - | المرفق | LVDS (1 ch، 6/8-bit) | ||||
| واجهة الإشارة: | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| I-PEX | 20186-020E-11F | 1 قطعة | 1.25 ملم | 20 دبوس | أجهزة الكمبيوتر | |
| خصائص الضوء الخلفي: | النوع | الموقع | الشكل | المبلغ | الحياة ((الساعات) | استبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | - | - | 100K ((النوع)) | لا.. | |

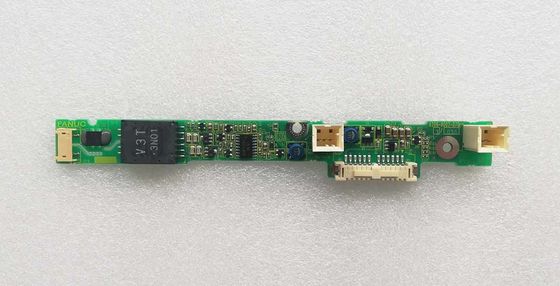

| خصائص الواجهة: | الموقع | النوع | سائق WLED | |||
| - | المرفق | مع LED Driver | ||||
| تفاصيل الواجهة | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| JAE | إف آي-إس 6 بي-إتش في | 1 قطعة | 1.25 ملم | 6 دبوس | ||
| السائق الكهربائي | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
| 350/430mA (النوع/أكثر) | 12.0±1.2 فولت | |||||
حيث يتم ترتيب البكسلات في الشريط العمودي RGB. أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 210.4 ((W) × 157.8 ((H) mm ، وحجم الخطوط العريضة 230 ((W) × 180.2 ((H) × 10 ((D) mm ، وحجم منطقة المشاهدة 215.4 ((W) × 161.8 ((H) mm، مع علاج السطح من Antiglare، طلاء صلب (3H) ، وزن صافي 450g (النوع).AA104XG02 يمكن أن توفر 500 cd/m2 وضوح شاشة 1000نسبة التباين الإرسالي ، 85/85/85/85 (النوع) ((CR≥10) (L / R / U / D) زاوية مشاهدة ، أفضل اتجاه مشاهدة على التماثل ، ووقت الاستجابة من 12/12 (النوع) ((Tr / Td) ms.يتم تحديد مقياس الرمادي أو سطوع البكسل الفرعي مع إشارة مقياس الرمادي 6-بيت / 6-بيت + Hi-FRC لكل نقطة، وبالتالي تقدم لوحة من 262K / 16.7M الألوان، أيضا مع أداء من نطاق الألوان 50٪ (NTSC).اعتمد هذا المنتج WLED كما هو نظام الضوء الخلفي الذي تم وضعه على أنه نوع الضوء الحافة ولها عمر العمل من 100K ساعةAA104XG02 تستخدم LVDS (1 ch، 6/8-bit) كجهاز إدخال إشارة، والذي يتم توصيله بواسطة رابط 20 دبوس مع جهد إمدادات الطاقة 3.3V (Typ.).
