تفاصيل المنتج:
|

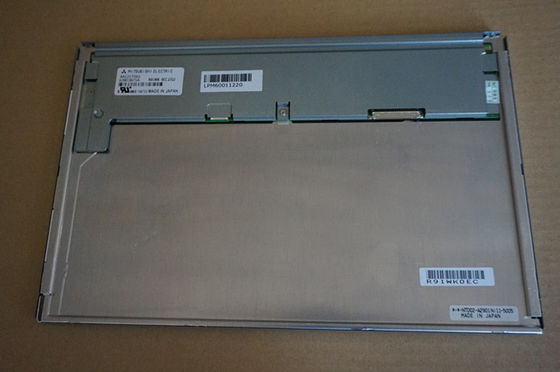

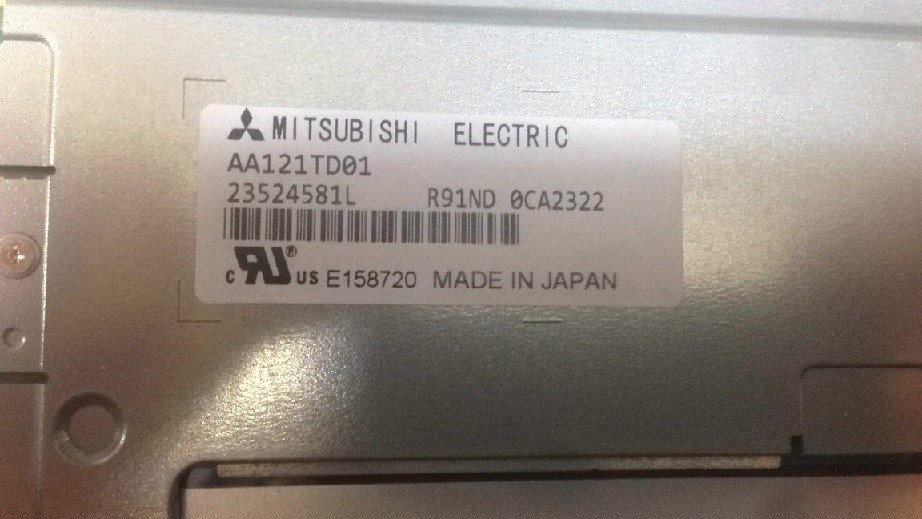

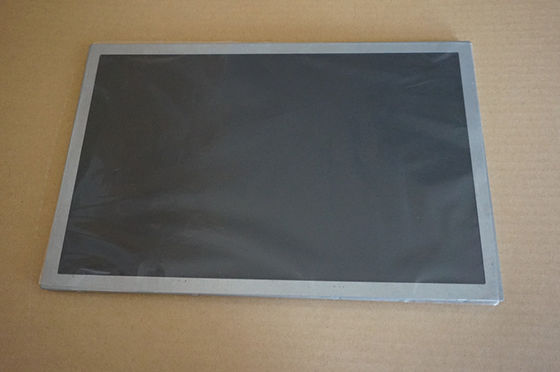

| رقم الطراز: | AA121TD01 | العلامة التجارية: | ميتسوبيشي |
|---|---|---|---|
| الحجم: | 12.1 بوصة | القرار: | 1280 ((RGB) × 800 (WXGA) 124PPI |
| السطوع: | 800 شمعة / م² (نموذجي) | نطاق الحرارة: | درجة حرارة التخزين: -30 ~ 80 °C درجة حرارة التشغيل: -30 ~ 80 °C |
| إبراز: | شاشة WLED FSTN LCD,شاشة WLED الصناعية TFT |
||
| معلومات أساسية: | العلامة التجارية | النموذج 1 متوافق | النوع | الاسم المستعار للنموذج |
|---|---|---|---|---|
| AA121TD01 | a-Si TFT-LCD ، LCM | T-55592D121J-LW-A-AAN | ||
| الموثوقية: | RoHS | درجة حرارة العمل | درجة حرارة التخزين | مقاومة الاهتزاز |
| -30 ~ 80 درجة مئوية | -30 ~ 80 درجة مئوية |
| حجم اللوحة: | 12. 1 بوصة | |||
|---|---|---|---|---|
| خصائص البيكسل: | القرار | ترتيب البكسلات | نطاق النقطة (W × H) | مساحة البكسلات (W × H) |
| 1280 ((RGB) × 800، WXGA | الشريط الرأسي RGB | 0.068×0.204 ملم | 0.204×0.204 ملم [124PPI] | |
| الحجم الميكانيكي: | المنطقة النشطة (W × H) | مساحة البيزل (W × H) | مقاس المخطط (W × H) | عمق المخطط |
| 261.12×163.2 ملم | 263.52×165.60 ملم | 283 × 185.1 ملم | 9.7±0.5 ملم | |
| الخصائص: | نمط النموذج | نسبة الجوانب | التوجيه | أسلوب الشكل |
| مستطيل مسطح | 16:10 (W: H) | نوع المناظر الطبيعية | ||
| التثبيت: | ثقوب التثبيت الجانبية (4-M3) على اليسار ، اليمين اللوحة | |||
| سمات أخرى: | غطاء اللوحة | الوزن | السطح | |
| - | 620 غرام (النوع) | غلاف مضاد للوهج والصلب (3H) | ||
| معلومات أساسية: | السطوع | وضع العمل | نسبة التباين |
|---|---|---|---|
| 800 cd/m2 (النوع) | TN، عادةً أبيض، ناقل | 700١ (طراز) (تسليم) | |
| زاوية الرؤية ((L/R/U/D) | اتجاه الرؤية | سرعة الاستجابة | |
| 80/80/80/60 (النوع) ((CR≥10) | الساعة السادسة | 4/12 (النوع) ((Tr/Td) (ms) | |
| لون الشاشة: | درجة حرارة اللون | كمية الألوان | اللون الأبيض |
| 6485K | 262K/16.7M (6 بت / 6 بت + Hi-FRC) | إكس:0.313و:0.329 | |
| 1931 مجموعة الألوان: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 39% | 55% | 41% | |
| تغطية DCI-P3 | تغطية Rec.2020 | ملاحظات | |
| 41% | 29% | sRGB (Rec709، BT.709) ، Rec.2020 (BT.2020) | |
| التغير في الوضوح: | 1.30 (حد أقصى) ((5 نقاط) | ||
| الأداء: | نوع ثلاثي الأبعاد | الرؤية الخارجية | انعكاس |
| - | ضوء الشمس قابل للقراءة | - | |
| استهلاك الطاقة: | 9.4W (النوع) |
|---|---|
| معدل الإطار: | 60 هرتز |
| فحص عكسي: | نعم (180 درجة) |
| الإشارة الكهربائية: | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
|---|---|---|---|---|---|---|
| 470/770mA (النوع/أكثر) | 3.3 فولت (النوع) | - | ||||
| خصائص الواجهة: | الموقع | النوع | واجهة | |||
| - | المرفق | LVDS (1 ch، 6/8-bit) | ||||
| واجهة الإشارة: | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| I-PEX | 20186-020E-11F | 1 قطعة | 1.25 ملم | 20 دبوس | أجهزة الكمبيوتر | |
| خصائص الضوء الخلفي: | النوع | الموقع | الشكل | المبلغ | الحياة ((الساعات) | استبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة (الجانب السفلي) | - | - | 100K ((النوع)) | لا.. | |
| خصائص الواجهة: | الموقع | النوع | سائق WLED | |||
| - | المرفق | مع LED Driver | ||||
| تفاصيل الواجهة | العلامة التجارية | النموذج | المبلغ | مسافة الدبوس | الدبابيس | تعيين البين |
| JAE | إف آي-إس 6 بي-إتش في | 1 قطعة | 1.25 ملم | 6 دبوس | ||
| السائق الكهربائي | المدخلات الحالية | إدخال الجهد | الاستهلاك | |||
| 650/890mA (النوع / الحد الأقصى) | 12.0±1.2 فولت | |||||
حيث يتم ترتيب البكسلات في الشريط الرأسي RGB. أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 261.12 ((W) × 163.2 ((H) mm ، وحجم الخطوط العريضة 283 ((W) × 185.1 ((H) × 10.2 ((D) mm ، وحجم منطقة المشاهدة 263.52 ((W) × 165.60 ((H) ملم، مع علاج السطح من Antiglare، طلاء صلب (3H) ، وزن صافي 620g (النوع). كمنتج TN، بيضاء عادة، منتقلة LCM، AA121TD01 يمكن أن توفر 800 cd/m2:1 نسبة التباين الإرسالي ، 80/80/80/60 (النوع) ((CR≥10) (L / R / U / D) زاوية مشاهدة ، أفضل اتجاه رؤية في الساعة 6 ، ووقت الاستجابة 4/12 (النوع) ((Tr / Td) ms.يتم تحديد مقياس الرمادي أو سطوع البكسل الفرعي مع إشارة مقياس الرمادي 6-بيت / 6-بيت + Hi-FRC لكل نقطة، وبالتالي تقدم لوحة من 262K / 16.7M الألوان، أيضا مع أداء من نطاق الألوان 40٪ (NTSC).اعتمد هذا المنتج WLED لأنه نظام الضوء الخلفي الذي تم وضعه على أنه نوع ضوء الحافة (الجانب السفلي) ولديه عمر عمل 100K ساعةAA121TD01 يستخدم LVDS (1 ch، 6/8-bit) كجهاز إدخال إشارة، والذي يتم توصيله بواسطة 20 دبوساً من خلال رابط مع فولت الطاقة 3.3V (Typ.).
