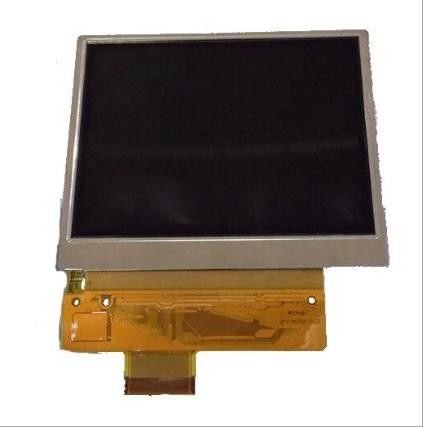

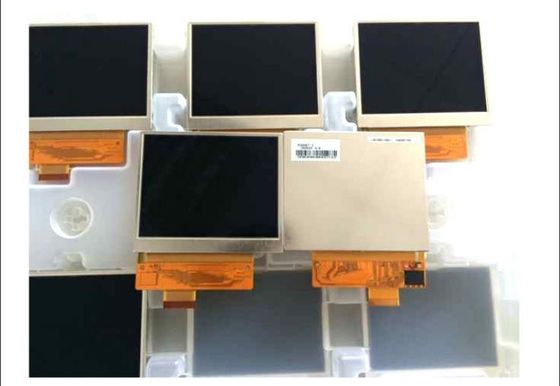

تفاصيل المنتج:
|
| اسم النموذج: | LQ036Q1DA01 | حجم الشاشة: | 3.6 بوصة |
|---|---|---|---|
| ترتيب: | شريط عمودي RGB | الانارة: | 280 شمعة / م² (النوع) |
| مخطط (مم): | 82.8 × 69.7 (أفقي × رأسي × عمق) | الإضاءة الخلفية: | 7S1P WLED ، بدون سائق |
| رقم بكسل: | 320 (RGB) × 240 (QVGA) 112PPI | Max. ماكس. Ratings التقييمات: | درجة حرارة التخزين: -20 ~ 70 درجة مئوية درجة حرارة التشغيل: -10 ~ 60 درجة مئوية |
| تسليط الضوء: | شاشة LCD عالية السطوع WLED,وشاشة CCFL TFT LCD,وشاشة SVGA Sharp TFT LCD |
||
| مقاس اللوحه : | 3.6 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | القرار | ترتيب البكسل | الملعب النقطي (العرض × الارتفاع) | درجة البكسل (عرض × ارتفاع) |
| 320 (RGB) × 240 ، QVGA | شريط عمودي RGB | 0.076 × 0.227 مم | 0.227 × 0.227 مم [112PPI] | |
| الحجم الميكانيكي: | منطقة نشطة (عرض × ارتفاع) | منطقة الحافة (عرض × ارتفاع) | أبعاد المخطط التفصيلي (عرض × ارتفاع) | عمق المخطط التفصيلي |
| 72.5 × 54.4 ملم | 77.0 × 59.0 مم | 82.8 × 69.7 ملم | 3.3 (Typ.) ملم | |
| ميزات المخطط التفصيلي: | نمط النموذج | ابعاد متزنة | اتجاه | نمط الشكل |
| مستطيل مسطح | 4: 3 (عرض: ارتفاع) | نوع أفقي | ||
| ميزات أخرى : | غطاء لوحة | وزن | سطح - المظهر الخارجي | |
| - | 37.0 جم (نموذجي) | طلاء صلب (3H) | ||
| إشارة كهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
|---|---|---|---|---|---|---|
| 3.5 / 1.4 / 0.04 / -0.04mA (النوع) (ISHA / ISHD / IDD / IEE) | 5.0 / 3.3 / 15.0 / -12.0V (النوع) (VSHA / VSHD / VDD / VEE) | - | ||||
| ميزات الواجهة: | موضع | يكتب | واجهه المستخدم | |||
| - | FPC | RGB متوازي (1 قناة ، 6 بت) | ||||
| واجهة الإشارة: | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| 1 قطعة | 51 دبابيس | |||||
| معدل الإطار : | 60 هرتز |
|---|---|
| مسح عكسي: | نعم (U / D ، L / R) |
| معلومات اساسية : | سطوع | وضع التشغيل | نسبة التباين |
|---|---|---|---|
| 280 شمعة / م² (النوع) | TN ، عادة أبيض ، معبر | 500: 1 (نموذجي) (انتقالي) | |
| زاوية الرؤية (L / R / U / D) | عرض الاتجاه | سرعة الاستجابة | |
| 80/80/80/50 (نموذجي) (CR≥5) | 06:00 | 15/30 (نموذجي) (Tr / Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون | كمية اللون | اللونية البيضاء |
| 7351 ك | 262 كيلو بايت (6 بت) | X: 0.300 ؛ص: 0.320 | |
| 1931 لون غاملت: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 45٪ | 62٪ | 47٪ | |
| تغطية DCI-P3 | تغطية 2020 | ملاحظات | |
| 47٪ | 34٪ | sRGB (Rec.709، BT.709)، Rec.2020 (BT.2020) |
| ميزات الإضاءة الخلفية: | يكتب | موضع | شكل | كمية | الحياة (ساعات) | إستبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | 1 سلسلة | 7S1P | - | - | |
| WLED الكهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
| 17 / 20mA (النوع / الحد الأقصى) | 25.9 / 29.4 فولت (النوع / الحد الأقصى) | 440/588 ميجاوات (النوع / الحد الأقصى) | ||||
| ميزات الواجهة: | موضع | يكتب | سائق WLED | |||
| - | المدرجة في واجهة إشارة اللوحة | لا | ||||
يدعم LQ036Q1DA01 العرض 320 (رغب) × 240(QVGA) بنسبة عرض إلى ارتفاع تبلغ 4: 3 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية فهي تتميز بمساحة نشطة 72.5 (عرض) × 54.4 (ارتفاع) ملم ، وحجم مخطط 82.8 (عرض) × 69.7 (ارتفاع) ملم ، ومساحة عرض 77.0 (عرض) × 59.0 (ارتفاع) ملم ، مع مصفوفة سطحية من طلاء صلب (3H) ، الوزن الصافي 37.0 جرام (النوع).كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، LQ036Q1DA01 يمكن أن يوفر 280 cd / m² سطوع الشاشة 500: 1 نسبة التباين العابر ، 80/80/80/50 (النوع) (CR≥5) (L / R / U / د) زاوية الرؤية ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 15/30 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون ، وأيضًا مع أداء التدرج اللوني 45٪ (NTSC).اعتمد هذا المنتج 7S1P WLED لأنه نظام الإضاءة الخلفية الذي تم وضعه كنوع إضاءة الحافة ، وهناك حاجة أيضًا إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
