تفاصيل المنتج:
|
نموذج اللوحة: | LM100SS1T52 | العلامة التجارية للوحة: | حاد |
---|---|---|---|
سطوع: | 70 شمعة / م² (النوع) | الدقة: | 800 (RGB) × 600 ، SVGA ، 99PPI |
مقاس اللوحه: | 10.0 بوصة | فتح الحافة: | 208.0 (عرض) × 157.0 (ارتفاع) ملم |
بيئة: | Operating Temp.: 0 ~ 40 °C ; درجة حرارة التشغيل: 0 ~ 40 درجة مئوية ؛ Storage Temp.: | نوع المصباح: | 1 قطعة CCFL ، 10K ساعة ، بدون سائق |
تسليط الضوء: | شاشة SVGA Sharp TFT LCD,لوحة LCD صناعية XGA,شاشة LVDS TFT LCD |
مقاس اللوحه : | 10.0 بوصة | |||
---|---|---|---|---|
ميزات البكسل: | القرار | ترتيب البكسل | الملعب النقطي (العرض × الارتفاع) | درجة البكسل (عرض × ارتفاع) |
800 (رغب) × 600 ، SVGA | شريط عمودي RGB | 0.085 × 0.255 مم | 0.255 × 0.255 مم [99PPI] | |
الحجم الميكانيكي: | منطقة نشطة (عرض × ارتفاع) | منطقة الحافة (عرض × ارتفاع) | أبعاد المخطط التفصيلي (عرض × ارتفاع) | عمق المخطط التفصيلي |
203.98 × 152.98 ملم | 208.0 × 157.0 مم | 236.8 × 172.5 ملم | 6.5 ± 0.3 ملم | |
ميزات المخطط التفصيلي: | نمط النموذج | ابعاد متزنة | اتجاه | نمط الشكل |
مستطيل مسطح | 4: 3 (عرض: ارتفاع) | نوع أفقي | ||
التثبيت: | فتحات تثبيت الوجه (2-Φ3.0 ، 2-R1.5) على الحافة اليسرى واليمنى | |||
ميزات أخرى : | غطاء لوحة | وزن | سطح - المظهر الخارجي | |
- | 340 جم (نموذجي) | - |
معلومات اساسية : | سطوع | وضع التشغيل | نسبة التباين |
---|---|---|---|
70 شمعة / م² (النوع) | STN ، أسود عادة ، معبر | 50: 1 (نموذجي) (انتقالي) | |
زاوية الرؤية (L / R / U / D) | عرض الاتجاه | سرعة الاستجابة | |
30/30/25/15 (نموذجي) (CR≥5) | - | 220/80 (نموذجي) (Tr / Td) (مللي ثانية) | |
لون ديسبالي: | درجة حرارة اللون | كمية اللون | اللونية البيضاء |
5616 ك | اللون | X: 0.330 ؛ص: 0.339 |
إشارة كهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
---|---|---|---|---|---|---|
165mA (نموذجي) | 3.3 فولت (نموذجي) | 545 ميجاوات (نموذجي) | ||||
ميزات الواجهة: | موضع | يكتب | واجهه المستخدم | |||
- | موصل | البيانات المتوازية (8 بت) | ||||
واجهة الإشارة: | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
JAE | FI-W31P-HF | 1 قطعة | 1.25 ملم | 31 دبابيس |
ميزات الإضاءة الخلفية: | يكتب | موضع | شكل | كمية | الحياة (ساعات) | إستبدال |
---|---|---|---|---|---|---|
CCFL | نوع ضوء الحافة (الجانب العلوي) | مستقيم | 1 قطعة | 10 آلاف (دقيقة) | - | |
CCFL الكهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
2.2 / 3.5 مللي أمبير (النوع / الحد الأقصى) | 600 فولت (نموذجي) | 1.32 وات (نموذجي) | ||||
تشغيل الجهد | تردد المصباح | |||||
1150 / 1350V (الحد الأقصى) (Ta = + 25/0 ℃) | 50/80 كيلو هرتز (الحد الأدنى / الحد الأقصى) | |||||
ميزات الواجهة: | موضع | يكتب | سائق CCFL | |||
- | موصل | لا | ||||
تفاصيل الواجهة | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
توقيت اليابان | BHR-03VS-1 | 1 قطعة | 4.0 ملم | 3 دبابيس | BLL-3PINS-LNH |

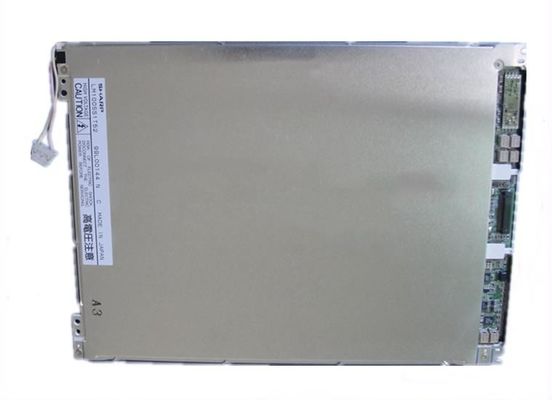

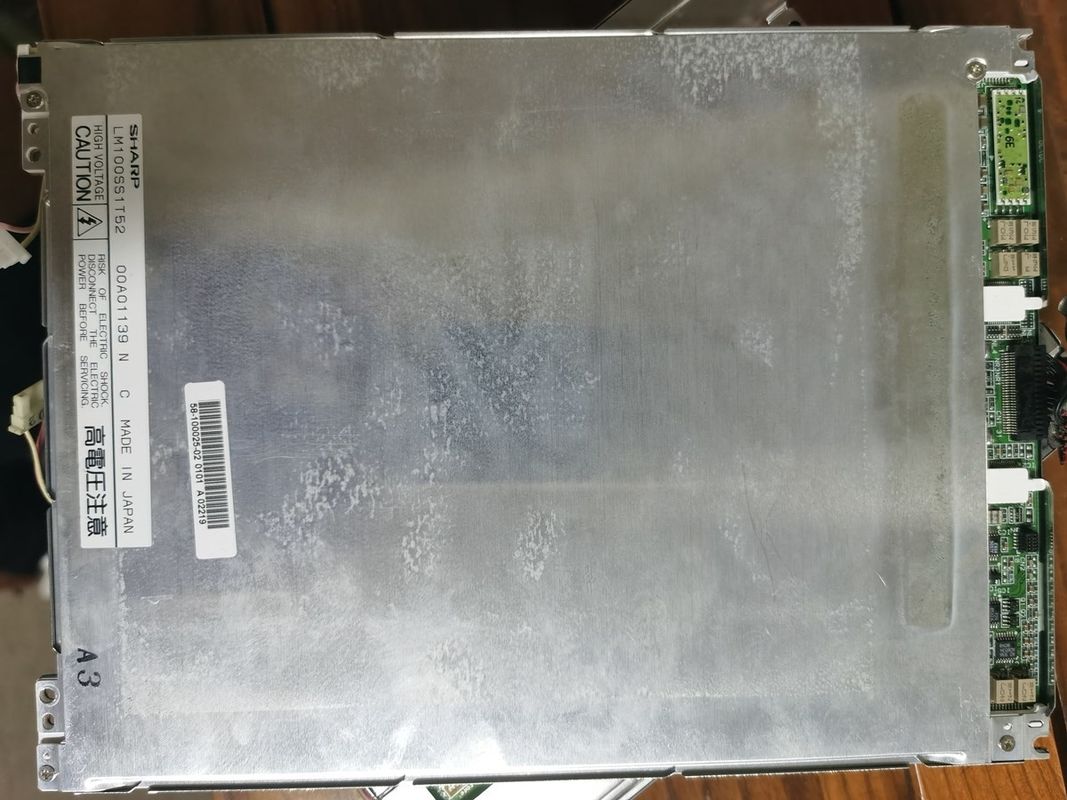

يدعم LM100SS1T52 العرض 800 (رغب) × 600(SVGA) بنسبة عرض إلى ارتفاع تبلغ 4: 3 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمنطقة نشطة تبلغ 203.98 (عرض) × 152.98 (ارتفاع) ملم ، وحجم مخطط يبلغ 236.8 (عرض) × 172.5 (ارتفاع) × 6.8 (عمق) ملم ، ومساحة عرض تبلغ 208.0 (عرض) × 157.0 (ح) مم ، الوزن الصافي 340 جم (النوع).كمنتج STN ، أسود عادي ، LCM انتقالي ، يمكن أن يوفر LM100SS1T52 سطوع شاشة 70 cd / m² 50: 1 نسبة التباين العابر ، 30/30/25/15 (النوع) (CR≥5) (L / R / U / د) زاوية عرض ، وزمن استجابة 220/80 (نموذجي) (Tr / Td) مللي ثانية ، وبالتالي تقديم لوحة من ألوان الألوان.اعتمد هذا المنتج 1 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة الحافة (الجانب العلوي) وله عمر عمل يصل إلى 10 كيلو ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
