تفاصيل المنتج:
|
| نموذج اللوحة: | LM12S49 | سطوع: | 185 شمعة / متر مربع |
|---|---|---|---|
| مقاس اللوحه: | 12.1 بوصة | الدقة: | 800 (RGB) × 600 ، SVGA ، 82PPI |
| واجهة الإشارة: | CMOS / TTL (1 قناة ، 8 بت) ، 41 سنًا موصل | تنسيق بكسل: | شريط عمودي RGB |
| بيئة: | Operating Temp.: 0 ~ 50 °C ; درجة حرارة التشغيل: 0 ~ 50 ° C ؛ Storage Temp.: -25 ~ | نوع المصباح: | 2 قطعة CCFL ، 40K ساعة ، بدون سائق |
| تسليط الضوء: | شاشة SVGA Sharp TFT LCD,لوحة LCD صناعية XGA,شاشة LVDS TFT LCD |
||
| معلومات اساسية : | سطوع | 185 شمعة / م² (النوع) | نسبة التباين | 40: 1 (نموذجي) (انتقالي) |
|---|---|---|---|---|
| زاوية الرؤية | 30/30/15/25 (نموذجي) (CR≥5) | الوضع البصري | STN ، أسود عادة ، معبر | |
| عرض الاتجاه | - | وقت الاستجابة | 220/80 (نموذجي) (Tr / Td) (مللي ثانية) | |
| أداء اللون: | اللونية | Wx: 0.280 ؛واي: 0.330 | أرقام اللون | اللون |
| درجة حرارة اللون | 8484 ك | التوحيد الأبيض | - |
| ميزات البكسل: | تنسيق البكسل | 800 (RGB) × 600 [SVGA] | نقطة الملعب | 0.1025 × 0.3075 مم (أفقي × رأسي) |
|---|---|---|---|---|
| إعدادات | شريط عمودي RGB | مساحة وحدة الصورة | 0.3075 × 0.3075 مم (أفقي × رأسي) [82PPI] | |
| الحجم الميكانيكي: | منطقة العرض | 246 × 184.5 مم (أفقي × رأسي) | منطقة الحافة | 250.6 × 189.1 مم (أفقي × رأسي) |
| مخطط خافت. | 275 × 202.5 مم (أفقي × رأسي) | عمق المخطط التفصيلي | 8.5 (كحد أقصى) ملم | |
| ميزات المخطط التفصيلي: | شكل عامل | مستطيل مسطح | اتجاه | نوع أفقي |
| ابعاد متزنة | 4: 3 (H: V) | نمط الشكل | ||
| الثقوب والأقواس: | فتحات تركيب الوجه (2-Φ3.4 ، 2-R1.7) على الحافة اليسرى واليمنى | |||
| ميزات أخرى : | وزن | 550 جرام | سطح - المظهر الخارجي | - |
| إشارة سيستيرم: | CMOS / TTL (1 قناة ، 8 بت) | الجهد المنطقي | - | |||
|---|---|---|---|---|---|---|
| إشارة كهربائية: | مدخلات الجهد | 3.3 / 5.0 فولت (نموذجي) (VDD) | المدخلات الحالية | 160/170 مللي أمبير (نموذجي) (3.3 فولت / 5.0 فولت) (IDD) | ||
| ميزات الواجهة: | يكتب | موصل | موضع | - | ||
| تفاصيل الموصل: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
| HRS | DF9B-41P-1V | 1.0 ملم | 41 دبابيس | 1 قطعة | ||
| ميزات الإضاءة الخلفية: | شكل المصباح | مستقيم | نوع المصباح | CCFL | وقت الحياة | 40 ألف (نموذجي) (ساعات) |
|---|---|---|---|---|---|---|
| إستبدال | - | كمية | 2 قطعة | موضع | نوع ضوء الحافة (العلوي والسفلي) | |
| المصباح الكهربائي: | مدخلات الجهد | 590 فولت (نموذجي) | المدخلات الحالية | 5.5 / 6.0mA (النوع / الحد الأقصى) | ||
| تكرر | 30/70 كيلو هرتز (الحد الأدنى / الحد الأقصى) | ركلة البداية الجهد | 1130 / 1280V (حد أقصى) (Ta = + 25/0 ℃) | |||
| استهلاك | 6.5 وات (نموذجي) | |||||
| ميزات الواجهة: | يكتب | موصل | موضع | - | سائق المصباح | لا |
| تفاصيل الواجهة: | ماركة | نموذج | دبوس الملعب | دبابيس | كمية | إعدادات |
| توقيت اليابان | BHR-03VS-1 | 4.0 ملم | 3 دبابيس | 2 قطعة | BLL-3PINS-HNL | |

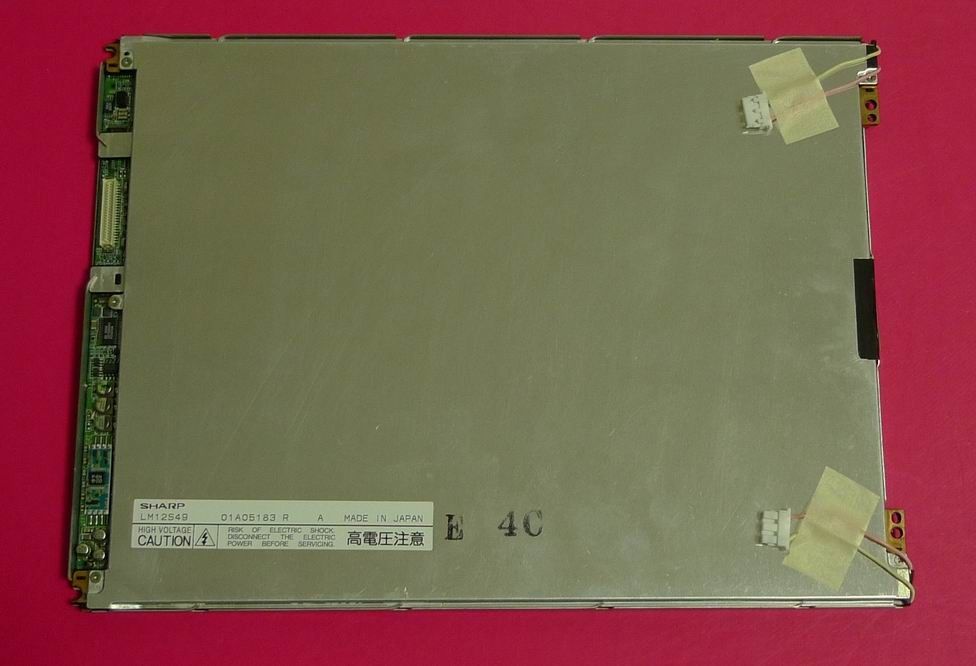

يدعم LM12S49 العرض 800 (رغب) × 600(SVGA) بنسبة عرض إلى ارتفاع تبلغ 4: 3 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية فهي تتميز بمساحة نشطة 246 (عرض) × 184.5 (ارتفاع) ملم ، وحجم مخطط 275 (عرض) × 202.5 (ارتفاع) × 8.5 (عمق) ملم ، ومساحة عرض 250.6 (عرض) × 189.1 (ح) مم ، الوزن الصافي 550 جرام.كمنتج STN ، أسود عادي ، LCM انتقالي ، LM12S49 يمكن أن يوفر 185 cd / m² سطوع شاشة 40: 1 نسبة تباين عبرية ، 30/30/15/25 (نموذجي) (CR≥5) (L / R / U / د) زاوية عرض ، وزمن استجابة 220/80 (نموذجي) (Tr / Td) مللي ثانية ، وبالتالي تقديم لوحة من ألوان الألوان.اعتمد هذا المنتج 2 قطعة CCFL لأنه نظام إضاءة خلفي تم وضعه كنوع إضاءة حافة (علوي وسفلي) وله عمر عمل يصل إلى 40 ألف ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
