تفاصيل المنتج:
|
| مقاس اللوحه: | 3.8 بوصة | نموذج اللوحة: | LQ038Q7DB03R |
|---|---|---|---|
| العلامة التجارية للوحة: | حاد | سطوع: | 90 شمعة / متر مربع |
| نوع المصباح: | 9S1P WLED ، 10K ساعة ، بدون سائق | واجهة الإشارة: | RGB متوازي (1 قناة ، 6 بت) ، 61 دبابيس FPC |
| الدقة: | 240 (RGB) × 320 ، QVGA ، 105PPI | بيئة: | Operating Temp.: 0 ~ 50 °C ; درجة حرارة التشغيل: 0 ~ 50 درجة مئوية ؛ Storage Temp.: |
| تسليط الضوء: | لوحة LVDS TFT LCD,لوحة WLED LVDS TFT تعمل باللمس |
||

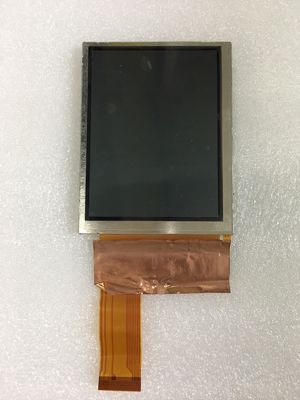

سلسلة LQ038 LQ038Q7DB03R LQ038Q7DB03
| حجم الشاشة : | 3.8 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | رقم البكسل | تنسيق البكسل | الملعب النقطي (أفقي × رأسي) | مسافة البكسل (أفقي × رأسي) |
| 240 (RGB) × 320 ، QVGA | شريط عمودي RGB | 0.080 × 0.240 ملم | 0.240 × 0.240 مم [105PPI] | |
| الحجم الميكانيكي: | منطقة العرض (أفقي × رأسي) | فتحة الحافة (أفقي × رأسي) | الأبعاد الكلية (H × V) | العمق الكلي |
| 57.6 × 76.8 ملم | 61.2 × 80.4 ملم | 69 × 88.6 ملم | 3.4 ± 0.25 ملم | |
| ميزات المخطط التفصيلي: | شكل الشكل | نسبة العرض إلى الارتفاع (أفقي: رأسي) | اتجاه | نمط الشكل |
| مستطيل مسطح | 3: 4 | نوع عمودي | ||
| المواصفات الأخرى: | كتلة | غطاء لوحة | المعالجة السطحية | |
| 42.0 جم (نموذجي) | - | طلاء صلب (3H) | ||
| معدل التحديث : | 60 هرتز |
|---|---|
| مسح عكسي: | نعم (U / D ، L / R) |
| ميزات الإضاءة الخلفية: | يكتب | موضع | الحياة (ساعات) | كمية | شكل | إستبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | 10 كيلو (نموذجي) | 9S1P | 1 سلسلة | - | |
| WLED الكهربائية: | مساهمة الجهد | المدخلات الحالية | استهلاك الطاقة | |||
| 32.4 / 36.0 فولت (النوع / الحد الأقصى) | 15 / 20mA (النوع / الحد الأقصى) | 486/720 ميجاوات (النوع / الحد الأقصى) | ||||
| ميزات الواجهة: | WLED سائق الدولة | النوع المادي | موقف الواجهة | |||
| لا | المدرجة في واجهة إشارة اللوحة | - | ||||
| معلومات اساسية : | الانارة | نظام العمل | نسبة التباين |
|---|---|---|---|
| 90 شمعة / م² (نموذجي) | TN ، عادة أبيض ، عاكس للضوء | 75: 1 (نموذجي) (انتقالي) 8: 1 (نموذجي) (انعكاسي) | |
| منظر جيد في | زاوية الرؤية | وقت الاستجابة | |
| 06:00 | 40/40/40/40 (نموذجي) (CR≥2) | 30/50 (نموذجي) (Tr / Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون: | دعم اللون | تنسيق اللون |
| 7203 ك | 262 كيلو بايت (6 بت) | X: 0.300 ؛ص: 0.330 | |
| 1931 لون غاملت: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 18٪ | 24٪ | 18٪ | |
| تغطية DCI-P3 | تغطية 2020 | ملاحظات | |
| 18٪ | 13٪ | sRGB (Rec.709، BT.709)، Rec.2020 (BT.2020) | |
| التوحيد الأبيض: | 1.17 / 1.33 (النوع / الحد الأقصى) (9 نقاط) | ||
| أداء : | تقنية ثلاثية الأبعاد | الرؤية الخارجية | انعكاس |
| - | ضوء الشمس المقروء | 7.0 / 11٪ (الحد الأدنى) | |
| إشارة كهربائية: | مساهمة الجهد | المدخلات الحالية | استهلاك الطاقة | |||
|---|---|---|---|---|---|---|
| 5.0 / 3.3 / 15.0 / -15.0 فولت (نموذجي) (VSHA / VSHD / VDD / VSS) | 5.0 / 1.8 / 0.05 / -0.03mA (النوع) (ISHA / ISHD / IDD / IEE) | 33/66 ميجاوات (النوع / الحد الأقصى) | ||||
| ميزات الواجهة: | نوع الإشارة | النوع المادي | موقف الواجهة | |||
| RGB متوازي (1 قناة ، 6 بت) | FPC | - | ||||
| تفاصيل الواجهة: | اسم العلامة التجارية | اسم النموذج | كمية | دبابيس | دبوس الملعب | تكوين دبوس |
| 1 قطعة | 61 دبابيس | |||||
يدعم LQ038Q7DB03R العرض 240 (رغب) × 320(QVGA) بنسبة عرض إلى ارتفاع تبلغ 3: 4 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 57.6 (عرض) × 76.8 (ارتفاع) ملم ، وحجم مخطط 69 (عرض) × 88.6 (ارتفاع) ملم ، ومساحة عرض بحجم 61.2 (عرض) × 80.4 (ارتفاع) ملم ، مع مصفوفة السطح من الطلاء الصلب (3H) ، الوزن الصافي 42.0 جم (النوع).كمنتج TN ، أبيض طبيعي ، LCM انعكاسي ، يمكن أن يوفر LQ038Q7DB03R سطوع شاشة 90 cd / m² 75: 1 نسبة التباين العابر ، 8: 1 (نموذجي) نسبة التباين الانعكاسي ، 40/40/40/40 (نموذجي) ( CR≥2) (L / R / U / D) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 30/50 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون ، وأيضًا مع أداء التدرج اللوني 18٪ (NTSC).اعتمد هذا المنتج 9S1P WLED لأنه نظام الإضاءة الخلفية الذي تم وضعه كنوع إضاءة الحافة وله عمر عمل يصل إلى 10K ساعة ، وهناك حاجة أيضًا إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
