تفاصيل المنتج:
|

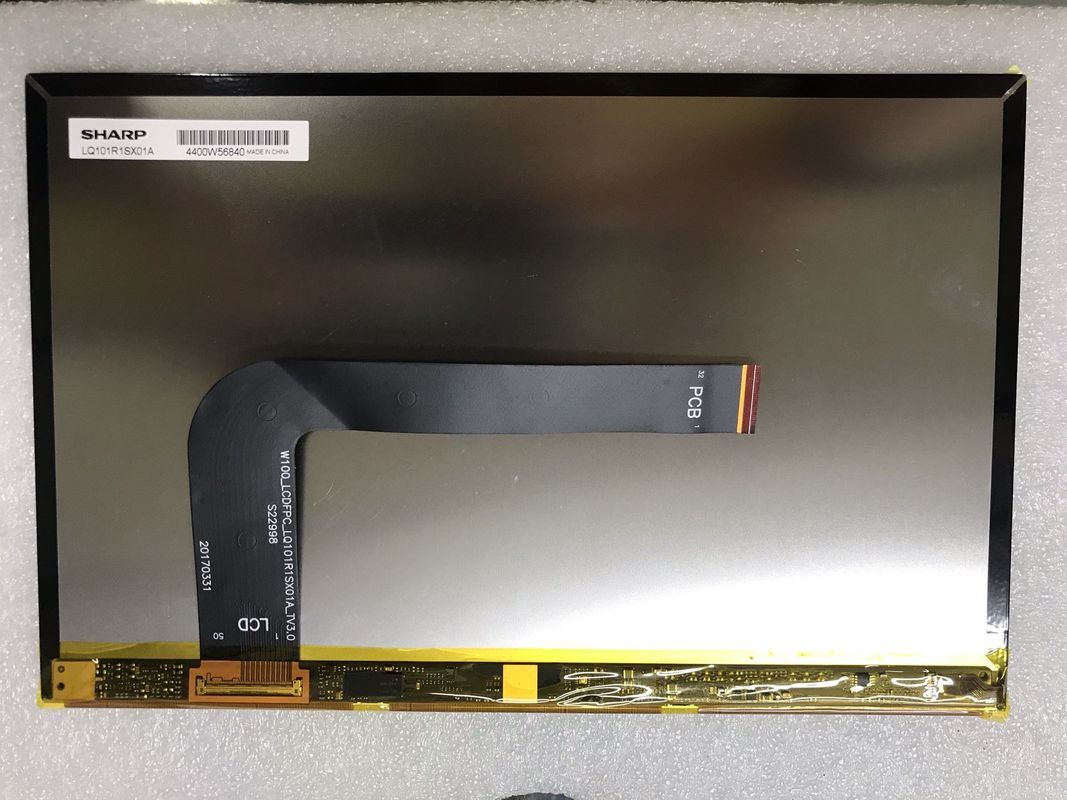

| نموذج: | LQ101R1SX01A | الحجم القطري: | 10.1 انش |
|---|---|---|---|
| العلامة التجارية: | حاد | الانارة: | 400 شمعة / م² (النوع) |
| مصدر ضوء: | WLED [7S6P] ، 10K ساعة ، W / O Driver | نوع الواجهة: | MIPI (قناتان ، 4 ممرات بيانات) موصل 50 سنًا |
| تنسيق بكسل: | 2560 (RGB) × 1600 [WQXGA] 299PPI | بيئة: | Operating Temperature: 0 ~ 60 °C ; درجة حرارة التشغيل: 0 ~ 60 درجة مئوية ؛ Storage |
| تسليط الضوء: | لوحة LCD الصناعية CCFL LVDS,لوحة CCFL NEC TFT |
||
سلسلة LQ101 LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| مقاس اللوحه : | 10.1 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | القرار | ترتيب البكسل | الملعب النقطي (العرض × الارتفاع) | درجة البكسل (عرض × ارتفاع) |
| 2560 (RGB) × 1600 ، WQXGA | شريط عمودي RGB | 0.02825 × 0.08475 ملم | 0.08475 × 0.08475 مم [299PPI] | |
| الحجم الميكانيكي: | منطقة نشطة (عرض × ارتفاع) | منطقة الحافة (عرض × ارتفاع) | أبعاد المخطط التفصيلي (عرض × ارتفاع) | عمق المخطط التفصيلي |
| 216.96 × 135.6 ملم | - | 228 × 148.5 ملم | 1.88 / 4.60 (النوع / الحد الأقصى) ملم | |
| ميزات المخطط التفصيلي: | نمط النموذج | ابعاد متزنة | اتجاه | نمط الشكل |
| مستطيل مسطح | 16:10 (عرض: ارتفاع) | نوع أفقي | ||
| التثبيت: | بدون | |||
| ميزات أخرى : | غطاء لوحة | وزن | سطح - المظهر الخارجي | |
| - | 151 ± 15 جم | واضح ، طلاء صلب | ||
| معلومات اساسية : | سطوع | وضع التشغيل | نسبة التباين |
|---|---|---|---|
| 400 شمعة / م² (نموذجي) | IPS ، أسود عادة ، معبر | 900: 1 (نموذجي) (انتقالي) | |
| زاوية الرؤية (L / R / U / D) | عرض الاتجاه | سرعة الاستجابة | |
| 80/80/80/80 (الحد الأدنى) (CR≥10) | تناظر | 25 (Typ.) (Tr + Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون | كمية اللون | لونية اللون الأبيض |
| 6485 ك | 16.7 ميجا (8 بت) | X: 0.313 ؛ص: 0.329 | |
| 1931 لون غاملت: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 51٪ | 71٪ | 53٪ | |
| تغطية DCI-P3 | تغطية 2020 | ملاحظات | |
| 53٪ | 38٪ | sRGB (Rec.709، BT.709)، Rec.2020 (BT.2020) | |
| اختلاف السطوع: | 1.25 / 1.40 (النوع / الحد الأقصى) (5 نقاط) | ||
| إشارة كهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
|---|---|---|---|---|---|---|
| 185/370 مللي أمبير (النوع / الحد الأقصى) | 3.3 فولت (نموذجي) | - | ||||
| ميزات الواجهة: | موضع | يكتب | واجهه المستخدم | |||

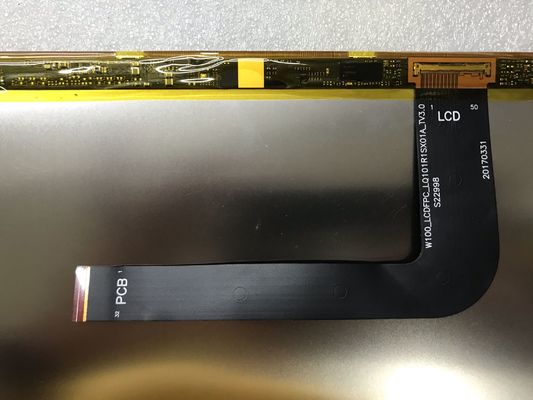

| موصل | MIPI (قناتان ، 4 ممرات بيانات) | |||||
| واجهة الإشارة: | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| I-PEX | 20525-050E-02 | 1 جهاز كمبيوتر شخصى | 0.4 ملم | 50 دبابيس | ||
| ميزات الإضاءة الخلفية: | يكتب | موضع | شكل | كمية | الحياة (ساعات) | إستبدال |
|---|---|---|---|---|---|---|
| WLED | نوع ضوء الحافة | 6 أوتار | 7S6P | 10 كيلو (نموذجي) | - | |
| WLED الكهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
| 20.0 / 21.0 مللي أمبير (النوع / الحد الأقصى) | 18.2 / 21.0 / 23.1 فولت (الحد الأدنى / النوع / الحد الأقصى) | |||||
| ميزات الواجهة: | موضع | يكتب | سائق WLED | |||
| - | المدرجة في واجهة إشارة اللوحة | لا | ||||
يدعم LQ101R1SX01A العرض 2560 (رغب) × 1600(WQXGA) بنسبة عرض إلى ارتفاع تبلغ 16:10 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe ، وفقًا لحساب Panelook ، فإن كثافة البكسل هي 299 PPI.بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 216.96 (عرض) × 135.6 (ارتفاع) ملم ، وحجم مخطط 228 (عرض) × 148.5 (ارتفاع) × 4.6 (عمق) ملم ، مع معالجة السطح من الطلاء الصافي والصلب والصافي. وزن 151 ± 15 جرام.نظرًا لأن LQ101R1SX01A هو منتج IPS ، أسود عادي ، يمكن أن يوفر سطوع شاشة 400 cd / m² ، 900: 1 نسبة التباين العابر ، 80/80/80/80 (Min.) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه عرض على التناظر ، وزمن استجابة 25 (نموذجي) (Tr + Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 8 بت لكل نقطة ، وبالتالي تقديم لوحة من 16.7 مليون لون ، وأيضًا مع أداء التدرج اللوني بنسبة 50٪ (NTSC).اعتمد هذا المنتج 7S6P WLED لأنه نظام الإضاءة الخلفية الذي تم وضعه كنوع إضاءة الحافة وله عمر عمل يصل إلى 10K ساعة ، وهناك حاجة أيضًا إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
