تفاصيل المنتج:
|

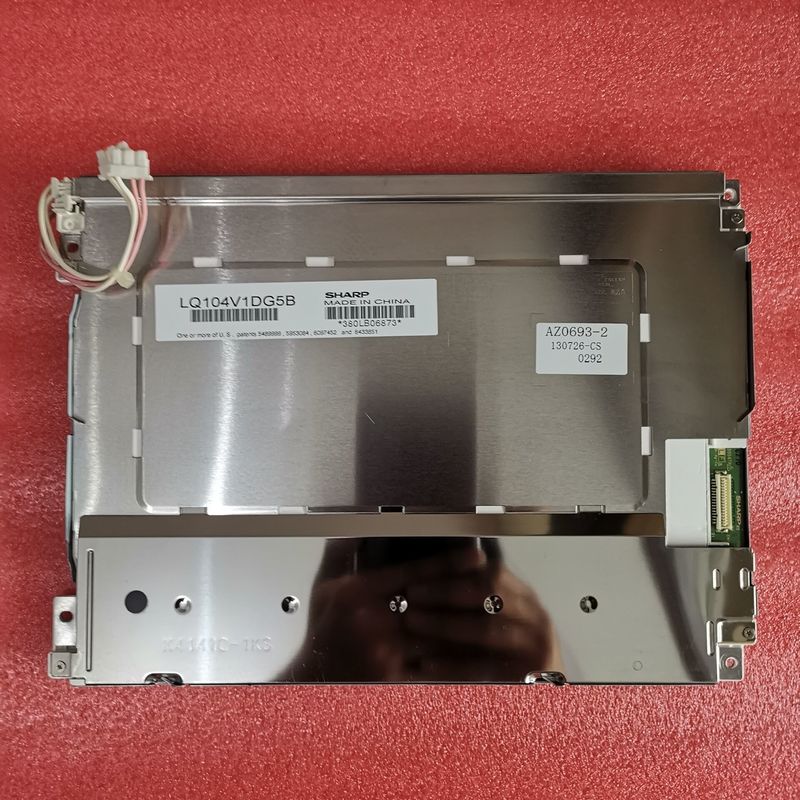

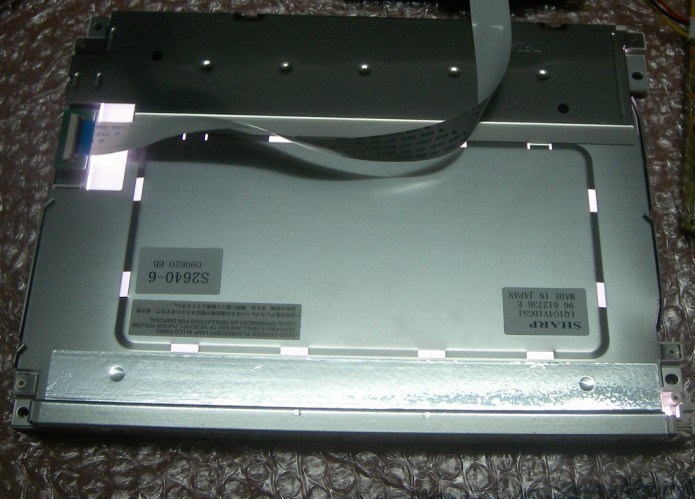

| العلامة التجارية للوحة: | حاد | نموذج اللوحة: | LQ104V1DG5B |
|---|---|---|---|
| نوع المصباح: | 2 قطعة CCFL ، 50 ساعة ، بدون سائق | واجهة الإشارة: | RGB موازي (1 قناة ، 6 بت) ، موصل 31 دبابيس |
| مقاس اللوحه: | 10.4 " | سطوع: | 350 شمعة / م 2 (النوع) |
| الدقة: | 640 (RGB) × 480 ، VGA ، 76PPI | بيئة: | Operating Temp.: -10 ~ 65 °C ; درجة حرارة التشغيل: -10 ~ 65 درجة مئوية ؛ Storage Te |
| تسليط الضوء: | لوحة LCD الصناعية CCFL LVDS,لوحة CCFL NEC TFT |
||
سلسلة LQ104 LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| ميزات البكسل: | القرار | 640 (RGB) × 480 ، VGA | الملعب النقطي (مم) | 0.110 × 0.330 (أفقي × رأسي) |
|---|---|---|---|---|
| تنسيق البكسل | شريط عمودي RGB | مسافة البكسل (مم) | 0.330 × 0.330 (أفقي × رأسي) [76PPI] | |
| الحجم الميكانيكي: | منطقة نشطة (مم) | 211.2 (أفقي) × 158.4 (رأسي) | منطقة الحافة (مم) | 214.6 (أفقي) × 162.4 (رأسي) |
| أبعاد المخطط التفصيلي (مم) | 246.5 (أفقي) × 179.4 (رأسي) | العمق (مم) | 15.5 (كحد أقصى) | |
| ميزات المخطط التفصيلي: | نمط النموذج | مستطيل مسطح | شكل المخطط التفصيلي | |
| ابعاد متزنة | 4: 3 (H: V) | اتجاه | نوع أفقي | |
| تصاعد: | فتحات تثبيت الوجه (2-Φ3.4 ، 2-R1.7 × 4.4) على الحافة اليسرى واليمنى | |||
| المواصفات الأخرى: | وزن | 620 جم (كحد أقصى) | علاج | مضاد للتوهج ، طلاء صلب (3H) |
| معلومات اساسية : | الإنارة (شمعة / متر مربع) | 350 (نموذجي) | نسبة التباين | 350: 1 (نموذجي) (انتقالي) |
|---|---|---|---|---|
| زاوية الرؤية | 70/70/40/70 (نموذجي) (CR≥10) | وضع العرض | TN ، عادة أبيض ، معبر | |
| أفضل عرض على | 06:00 | الاستجابة (مللي ثانية) | 10/25 (نموذجي) (Tr / Td) | |
| أداء اللون: | تنسيق أبيض | X: 0.313 ؛ص: 0.329 | ألوان العرض | 262 كيلو بايت (6 بت) |
| درجة حرارة اللون | 6485 ك | التوحيد الأبيض | 1.45 (كحد أقصى) (5 نقاط) |
| إشارة كهربائية: | توريد الجهد | 3.3 / 5.0 فولت (نموذجي) | العرض الحالي | 200/130 مللي أمبير (نموذجي) (3.3 فولت / 5.0 فولت) | ||
|---|---|---|---|---|---|---|
| نوع الإشارة: | RGB متوازي (1 قناة ، 6 بت) | جهد الإشارة | - | |||
| ميزات الواجهة: | موضع | - | يكتب | موصل | ||
| تفاصيل الواجهة: | ماركة | نموذج | كمية | دبابيس | يقذف | تكوين دبوس |
| HRS | DF9MA-31P-1V | 1 جهاز كمبيوتر شخصى | 31 دبابيس | 1.0 ملم | DRGB-31P1C6B-010K | |
| ميزات الإضاءة الخلفية: | شكل | مستقيم | يكتب | CCFL | موضع | نوع ضوء الحافة (الجانب العلوي) |
|---|---|---|---|---|---|---|
| إستبدال | قابل للاستبدال | كمية | 2 قطعة | وقت الحياة | 50K (دقيقة) (ساعات) | |
| المصباح الكهربائي: | توريد الجهد | 467 فولت (نموذجي) | العرض الحالي | 3.0 / 6.5 / 7.0 مللي أمبير (الحد الأدنى / النوع / الحد الأقصى) | ||
| تكرر | 35/60/70 كيلو هرتز (الحد الأدنى / النوع / الحد الأقصى) | جهد بدء التشغيل | 1000 / 1450V (الحد الأقصى) (Ta = + 25/0 ℃) | |||
| استهلاك | 5.6 وات (نموذجي) | |||||
| ميزات الواجهة: | موضع | يكتب | موصل | |||
| تفاصيل الواجهة: | ماركة | نموذج | كمية | دبابيس | يقذف | تكوين دبوس |
| توقيت اليابان | BHR-03VS-1 | 2 قطعة | 3 دبابيس | 4.0 ملم | BLL-3PINS-HNL | |
| سائق الخلفية: |
لا |
|||||
يدعم LQ104V1DG5B العرض 640 (رغب) × 480(VGA) مع نسبة عرض إلى ارتفاع 4: 3 (W: H) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 211.2 (عرض) × 158.4 (ارتفاع) ملم ، وحجم مخطط 246.5 (عرض) × 179.4 (ارتفاع) × 15.5 (عمق) ملم ، ومساحة عرض 214.6 (عرض) × 162.4 (H) مم ، مع مصابة سطحية مضادة للتوهج ، طلاء صلب (3H) ، الوزن الصافي 620 جم (كحد أقصى)كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، LQ104V1DG5B يمكن أن يوفر 350 cd / m² سطوع شاشة 350: 1 نسبة التباين عبر الإرسال ، 70/70/40/70 (النوع) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 10/25 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج 2 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة الحافة (الجانب العلوي) وله عمر عمل يصل إلى 50 ألف ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
