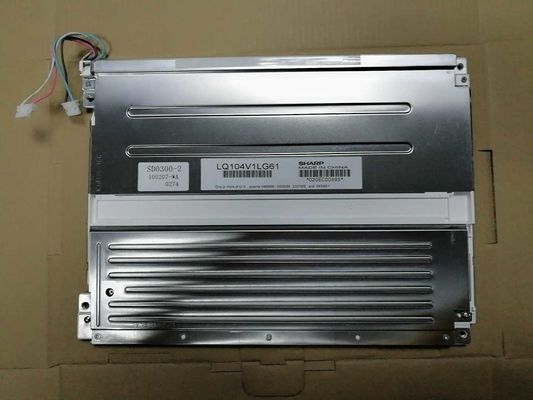

تفاصيل المنتج:
|
| العلامة التجارية للوحة: | حاد | نموذج اللوحة: | LQ104V1LG61 |
|---|---|---|---|
| سطوع: | 450cd / م² | مقاس اللوحه: | 10.4 " |
| واجهة الإشارة: | LVDS (1 قناة ، 6 بت) ، موصل 20 سنون | نوع المصباح: | 2 قطعة CCFL ، 50 ساعة ، بدون سائق |
| الدقة: | 640 (RGB) × 480 ، VGA ، 76PPI | بيئة: | Operating Temp.: -30 ~ 80 °C ; درجة حرارة التشغيل: -30 ~ 80 ° C ؛ Storage Temp.: -3 |
| تسليط الضوء: | شاشة LVDS TFT LCD,شاشة عرض LCD عالية السطوع WLED |
||
سلسلة LQ104 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| ميزات البكسل: | القرار | 640 (RGB) × 480 ، VGA | الملعب النقطي (مم) | 0.110 × 0.330 (أفقي × رأسي) |
|---|---|---|---|---|
| تنسيق البكسل | شريط عمودي RGB | مسافة البكسل (مم) | 0.330 × 0.330 (أفقي × رأسي) [76PPI] | |
| الحجم الميكانيكي: | منطقة نشطة (مم) | 211.2 (أفقي) × 158.4 (رأسي) | منطقة الحافة (مم) | 214.6 (أفقي) × 162.4 (رأسي) |
| أبعاد المخطط التفصيلي (مم) | 246.5 (أفقي) × 179.4 (رأسي) | العمق (مم) | 13.7 (كحد أقصى) | |
| ميزات المخطط التفصيلي: | نمط النموذج | مستطيل مسطح | شكل المخطط التفصيلي | |
| ابعاد متزنة | 4: 3 (H: V) | اتجاه | نوع أفقي | |
| تصاعد: | فتحات تثبيت الوجه (2-Φ3.4 ، 2-R1.7 × 4.4) على الحافة اليسرى واليمنى | |||
| المواصفات الأخرى: | وزن | 620 جم (كحد أقصى) | علاج | مضاد للتوهج ، طلاء صلب (3H) |
| معلومات اساسية : | الإنارة (شمعة / متر مربع) | 450 (نموذجي) | نسبة التباين | 600: 1 (نموذجي) (انتقالي) |
|---|---|---|---|---|
| زاوية الرؤية | 70/70/50/60 (نموذجي) (CR≥10) | وضع العرض | TN ، عادة أبيض ، معبر | |
| أفضل عرض على | 06:00 | الاستجابة (مللي ثانية) | 10/25 (نموذجي) (Tr / Td) | |
| أداء اللون: | تنسيق أبيض | X: 0.313 ؛ص: 0.329 | ألوان العرض | 262 كيلو بايت (6 بت) |
| درجة حرارة اللون | 6485 ك | التوحيد الأبيض | 1.35 (كحد أقصى) (5 نقاط) | |
| 1931 لون غاملت: | نسبة NTSC | 43٪ | إس آر جي بي | تغطية 60٪ |
| Adobe RGB | تغطية 45٪ | DCI-P3 | تغطية 45٪ | |
| Rec.2020 | تغطية 32٪ | ملاحظات | sRGB (Rec.709، BT.709)، Rec.2020 (BT.2020) |
| معدل الإطار : | 60 هرتز |
|---|---|
| مسح عكسي: | نعم (U / D ، L / R) |
| استهلاك الطاقة : | 6.3 واط |
| إشارة كهربائية: | توريد الجهد | 3.3 / 5.0 فولت (نموذجي) | العرض الحالي | 200/130 مللي أمبير (نموذجي) (3.3 فولت / 5.0 فولت) | ||
|---|---|---|---|---|---|---|
| نوع الإشارة: | LVDS (1 قناة ، 6 بت) | جهد الإشارة | - | |||
| ميزات الواجهة: | موضع | - | يكتب | موصل | ||
| تفاصيل الواجهة: | ماركة | نموذج | كمية | دبابيس | يقذف | تكوين دبوس |
| 1 جهاز كمبيوتر شخصى | 20 دبابيس | 1.25 ملم | LVDS-20P1C6B-070D | |||
| ميزات الإضاءة الخلفية: | شكل | مستقيم | يكتب | CCFL | موضع | نوع ضوء الحافة (الجانب العلوي) |
|---|---|---|---|---|---|---|
| إستبدال | قابل للاستبدال | كمية | 2 قطعة | وقت الحياة | 50K (دقيقة) (ساعات) | |
| المصباح الكهربائي: | توريد الجهد | 470 فولت (نموذجي) | العرض الحالي | 3.0 / 6.0 / 6.5 مللي أمبير (الحد الأدنى / النوع / الحد الأقصى) | ||
| تكرر | 35/60/70 كيلو هرتز (الحد الأدنى / النوع / الحد الأقصى) | جهد بدء التشغيل | يتم تحديده لاحقًا | |||
| استهلاك | 5.64 وات (نموذجي) | |||||
| ميزات الواجهة: | موضع | - | يكتب | موصل | ||
| تفاصيل الواجهة: | ماركة | نموذج | كمية | دبابيس | يقذف | تكوين دبوس |
| توقيت اليابان | BHR-02 (8.0) مقابل 1N | 2 قطعة | 2 دبابيس | 8.0 ملم | BLL-2PINS-HL | |
| سائق الخلفية: | لا | |||||
يدعم LQ104V1LG61 العرض 640 (رغب) × 480(VGA) مع نسبة عرض إلى ارتفاع 4: 3 (W: H) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 211.2 (عرض) × 158.4 (ارتفاع) ملم ، وحجم مخطط 246.5 (عرض) × 179.4 (ارتفاع) × 13.7 (عمق) ملم ، ومساحة عرض 214.6 (عرض) × 162.4 (ح) مم ، مع المصابان السطحي من مضاد للتوهج ، طلاء صلب (3H) ، الوزن الصافي 620 جم (كحد أقصى).كمنتج TN ، أبيض طبيعي ، LCM انتقالي ، LQ104V1LG61 يمكن أن يوفر 450 cd / m² سطوع الشاشة 600: 1 نسبة التباين العابر ، 70/70/50/60 (النوع) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 10/25 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون ، وأيضًا مع أداء التدرج اللوني 43٪ (NTSC).اعتمد هذا المنتج 2 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة الحافة (الجانب العلوي) وله عمر عمل يصل إلى 50 ألف ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
