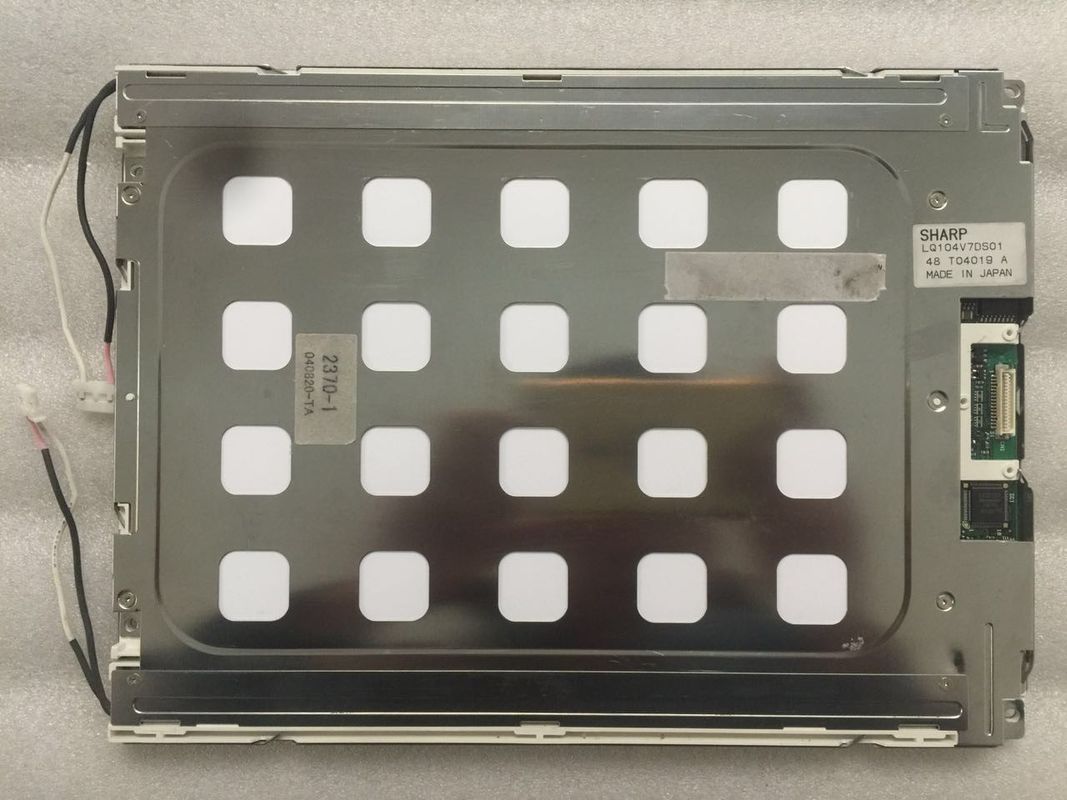

تفاصيل المنتج:
|
| اسم النموذج: | LQ104V7DS01 | حجم الشاشة: | 10.4 بوصة |
|---|---|---|---|
| الصانع: | حاد | الانارة: | 250cd / م² |
| نوع الإشارة: | RGB موازي (1 قناة ، 6 بت) ، موصل 31 دبابيس | الإضاءة الخلفية: | 2 قطعة CCFL ، 50K ساعة ، بدون سائق |
| رقم بكسل: | 640 (RGB) × 480 (VGA) 76PPI | Max. ماكس. Ratings التقييمات: | درجة حرارة التخزين: -30 ~ 70 درجة مئوية درجة حرارة التشغيل: -10 ~ 65 درجة مئوية |
| تسليط الضوء: | شاشة LVDS TFT LCD,شاشة عرض LCD عالية السطوع WLED |
||
سلسلة LQ104 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| مقاس اللوحه : | 10.4 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | القرار | ترتيب البكسل | الملعب النقطي (العرض × الارتفاع) | درجة البكسل (عرض × ارتفاع) |
| 640 (RGB) × 480 ، VGA | شريط عمودي RGB | 0.110 × 0.330 مم | 0.330 × 0.330 مم [76PPI] | |
| الحجم الميكانيكي: | منطقة نشطة (عرض × ارتفاع) | منطقة الحافة (عرض × ارتفاع) | أبعاد المخطط التفصيلي (عرض × ارتفاع) | عمق المخطط التفصيلي |
| 211.2 × 158.4 ملم | 215.2 × 162.4 ملم | 245 × 195 ملم | 11.4 ± 0.5 ملم | |
| ميزات المخطط التفصيلي: | نمط النموذج | ابعاد متزنة | اتجاه | نمط الشكل |
| مستطيل مسطح | 4: 3 (عرض: ارتفاع) | نوع أفقي | ||
| التثبيت: | فتحات تثبيت الوجه (2-Φ3.4 ، 2-R1.7 × 4.4) على الحافة اليسرى واليمنى | |||
| ميزات أخرى : | غطاء لوحة | وزن | سطح - المظهر الخارجي | |
| - | 700 جم (نموذجي) | مضاد للتوهج ، طلاء صلب ، مضاد للانعكاس | ||
| معلومات اساسية : | سطوع | وضع التشغيل | نسبة التباين |
|---|---|---|---|
| 250 شمعة / م² (النوع) | TN ، عادة أبيض ، عاكس للضوء | 250: 1 (نموذجي) (انتقالي) 4.5: 1 (نموذجي) (انعكاسي) | |
| زاوية الرؤية (L / R / U / D) | عرض الاتجاه | سرعة الاستجابة | |
| 45/45/45/45 (نموذجي) (CR≥5) | 06:00 | 20/40 (نموذجي) (Tr / Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون | كمية اللون | لونية اللون الأبيض |
| 6671 ك | 262 كيلو بايت (6 بت) | X: 0.304 ؛ص: 0.361 | |
| اختلاف السطوع: | 1.45 (كحد أقصى) (5 نقاط) | ||
| أداء : | نوع ثلاثي الأبعاد | الرؤية الخارجية | انعكاس |
| - | ضوء الشمس المقروء | 3.2٪ (نموذجي) | |
| إشارة كهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
|---|---|---|---|---|---|---|
| يحدد لاحقًا / 280 مللي أمبير (نموذجي) (ICC) | 3.3 / 5.0 فولت (نموذجي) (VCC) | - | ||||
| الجهد لإشارات العرض: | VIL≤0.3VCC ؛0.7VCC≤VIH | |||||
| ميزات الواجهة: | موضع | يكتب | واجهه المستخدم | |||
| - | موصل | RGB متوازي (1 قناة ، 6 بت) | ||||
| واجهة الإشارة: | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| HRS | DF9MA-31P-1V | 1 جهاز كمبيوتر شخصى | 1.0 ملم | 31 دبابيس | DRGB-31P1C6B-010K | |
| ميزات الإضاءة الخلفية: | يكتب | موضع | شكل | كمية | الحياة (ساعات) | إستبدال |
|---|---|---|---|---|---|---|
| CCFL | نوع ضوء الحافة (علوي وسفلي) | مستقيم | 2 قطعة | 50 ألف (دقيقة) | - | |
| CCFL الكهربائية: | المدخلات الحالية | مدخلات الجهد | استهلاك | |||
| 2.0 / 6.0 / 6.5 مللي أمبير (الحد الأدنى / النوع / الحد الأقصى) | 500 فولت (نموذجي) | 6.0 واط (نموذجي) | ||||
| تشغيل الجهد | تردد المصباح | |||||
| 950/1250V (الحد الأقصى) (Ta = + 25/0 ℃) | 20/35/60 كيلو هرتز (الحد الأدنى / النوع / الحد الأقصى) | |||||
| ميزات الواجهة: | موضع | يكتب | سائق CCFL | |||
| - | موصل | لا | ||||
| تفاصيل الواجهة | ماركة | نموذج | كمية | دبوس الملعب | دبابيس | تعيين دبوس |
| توقيت اليابان | BHR-03VS-1 | 2 قطعة | 4.0 ملم | 3 دبابيس | BLL-3PINS-HNL | |
يدعم LQ104V7DS01 العرض 640 (رغب) × 480(VGA) مع نسبة عرض إلى ارتفاع 4: 3 (W: H) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 211.2 (عرض) × 158.4 (ارتفاع) ملم ، وحجم مخطط 245 (عرض) × 195 (ارتفاع) × 11.9 (عمق) ملم ، ومساحة عرض 215.2 (عرض) × 162.4 (H) مم ، مع مصابة سطحية من مضاد للتوهج ، طلاء صلب ، مضاد للانعكاس ، الوزن الصافي 700 جم (نموذجي).كمنتج TN ، أبيض طبيعي ، LCM انعكاسي ، يمكن أن يوفر LQ104V7DS01 سطوع شاشة 250 cd / m² 250: 1 نسبة تباين انعكاس ، 4.5: 1 (نموذجي) نسبة التباين الانعكاسي ، 45/45/45/45 (نموذجي) ( CR≥5) (L / R / U / D) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 20/40 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية من 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون.اعتمد هذا المنتج 2 قطعة CCFL لأنه نظام إضاءة خلفي تم وضعه كنوع إضاءة حافة (علوي وسفلي) وله عمر عمل يصل إلى 50 ألف ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
