تفاصيل المنتج:
|
| مقاس اللوحه: | 12.1 بوصة | نموذج اللوحة: | LQ121S1DG43 |
|---|---|---|---|
| سطوع: | 370 شمعة / م² (النوع) | الدقة: | 800 (RGB) × 600 ، SVGA ، 82PPI |
| نوع المصباح: | 2 قطعة CCFL ، 50 ساعة ، بدون سائق | واجهة الإشارة: | RGB موازي (1 قناة ، 6 بت) ، موصل 41 دبابيس |
| زاوية الرؤية: | 70/70/50/60 | بيئة: | Operating Temp.: -10 ~ 65 °C ; درجة حرارة التشغيل: -10 ~ 65 درجة مئوية ؛ Storage Te |
| تسليط الضوء: | شاشة LVDS TFT LCD,شاشة عرض LCD عالية السطوع WLED |
||
سلسلة LQ121 LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| معلومات اساسية : | الانارة | نظام العمل | نسبة التباين |
|---|---|---|---|
| 370 شمعة / م² (النوع) | TN ، عادة أبيض ، معبر | 450: 1 (نموذجي) (انتقالي) | |
| منظر جيد في | زاوية الرؤية | وقت الاستجابة | |
| 06:00 | 70/70/50/60 (نموذجي) (CR≥10) | 10/25 (نموذجي) (Tr / Td) (مللي ثانية) | |
| لون ديسبالي: | درجة حرارة اللون: | دعم اللون | تنسيق اللون |
| 6485 ك | 262 كيلو بايت (6 بت) | X: 0.313 ؛ص: 0.329 | |
| 1931 لون غاملت: | نسبة NTSC | تغطية sRGB | تغطية Adobe RGB |
| 50٪ | 69٪ | 52٪ | |
| تغطية DCI-P3 | تغطية 2020 | ملاحظات | |
| 52٪ | 37٪ | sRGB (Rec.709، BT.709)، Rec.2020 (BT.2020) | |
| التوحيد الأبيض: | 1.25 (كحد أقصى) (5 نقاط) | ||
| حجم الشاشة : | 12.1 بوصة | |||
|---|---|---|---|---|
| ميزات البكسل: | رقم البكسل | تنسيق البكسل | الملعب النقطي (أفقي × رأسي) | مسافة البكسل (أفقي × رأسي) |
| 800 (رغب) × 600 ، SVGA | شريط عمودي RGB | 0.1025 × 0.3075 ملم | 0.3075 × 0.3075 مم [82PPI] | |
| الحجم الميكانيكي: | منطقة العرض (أفقي × رأسي) | فتحة الحافة (أفقي × رأسي) | الأبعاد الكلية (H × V) | العمق الكلي |
| 246 × 184.5 مم | 249.0 × 187.5 مم | 276 × 209 مم | 11.0 (كحد أقصى) ملم | |
| ميزات المخطط التفصيلي: | شكل الشكل | نسبة العرض إلى الارتفاع (أفقي: رأسي) | اتجاه | نمط الشكل |
| مستطيل مسطح | 4: 3 | نوع أفقي | ||
| المواصفات الأخرى: | كتلة | غطاء لوحة | المعالجة السطحية | |
| 660 جم (كحد أقصى) | - | مضاد للتوهج ، طلاء صلب (3H) | ||
| الثقوب والأقواس: | فتحات تركيب الوجه (2-Φ3.4 ، 2-R1.7) على الحافة اليسرى واليمنى | |||
| ميزات الإضاءة الخلفية: | يكتب | موضع | الحياة (ساعات) | كمية | شكل | إستبدال |
|---|---|---|---|---|---|---|
| CCFL | نوع ضوء الحافة (الجانب العلوي) | 50 ألف (دقيقة) | 2 قطعة | مستقيم | قابل للاستبدال | |
| CCFL الكهربائية: | مساهمة الجهد | المدخلات الحالية | استهلاك الطاقة | |||
| 583 فولت (نموذجي) | 3.0 / 6.0 / 6.5 مللي أمبير (الحد الأدنى / النوع / الحد الأقصى) | 7.0 واط (نموذجي) | ||||
| تردد التشغيل | جهد بدء التشغيل | |||||
| 35/60/80 كيلو هرتز (الحد الأدنى / النوع / الحد الأقصى) | 1200 / 1500V (الحد الأقصى) (Ta = + 25 / -10) | |||||
| ميزات الواجهة: | حالة سائق CCFL | النوع المادي | موقف الواجهة | |||
| لا | موصل | - | ||||
| تفاصيل الواجهة | اسم العلامة التجارية | اسم النموذج | كمية | دبابيس | دبوس الملعب | تكوين دبوس |
| توقيت اليابان | BHR-03VS-1 | 2 قطعة | 3 دبابيس | 4.0 ملم | BLL-3PINS-HNL | |
| إشارة كهربائية: | مساهمة الجهد | المدخلات الحالية | استهلاك الطاقة | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0 فولت (نموذجي) (VCC) | 380/230 مللي أمبير (نموذجي) (المحكمة الجنائية الدولية) | - | ||||
| الجهد لإشارات العرض: | VIL≤0.8 فولت ؛2.1V≤VIH | |||||
| ميزات الواجهة: | نوع الإشارة | النوع المادي | موقف الواجهة | |||
| RGB متوازي (1 قناة ، 6 بت) | موصل | - | ||||
| تفاصيل الواجهة: | اسم العلامة التجارية | اسم النموذج | كمية | دبابيس | دبوس الملعب | تكوين دبوس |
| 1 جهاز كمبيوتر شخصى | 41 دبابيس | 1.0 ملم | DRGB-41P1C6B-010A | |||

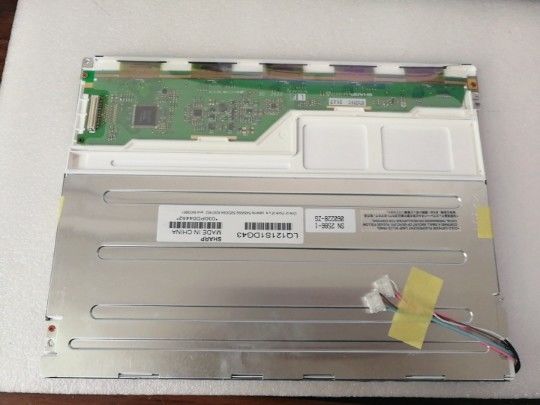

يدعم LQ121S1DG43 العرض 800 (رغب) × 600(SVGA) بنسبة عرض إلى ارتفاع تبلغ 4: 3 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في RGB Vertical Stripe.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة 246 (عرض) × 184.5 (ارتفاع) ملم ، وحجم مخطط 276 (عرض) × 209 (ارتفاع) × 11 (عمق) ملم ، ومساحة عرض 249.0 (عرض) × 187.5 (H) مم ، مع مصابة سطحية مضادة للتوهج ، طلاء صلب (3H) ، الوزن الصافي 660 جم (كحد أقصى).بصفته منتج TN ، أبيض طبيعي ، LCM انتقالي ، يمكن أن يوفر LQ121S1DG43 سطوع عرض 370 cd / m² 450: 1 نسبة تباين عبرية ، 70/70/50/60 (نموذجي) (CR≥10) (L / R / U / د) زاوية عرض ، أفضل اتجاه رؤية عند الساعة 6 ، وزمن استجابة 10/25 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 6 بت لكل نقطة ، وبالتالي تقديم لوحة من 262 ألف لون ، وأيضًا مع أداء التدرج اللوني بنسبة 50٪ (NTSC).اعتمد هذا المنتج 2 قطعة CCFL لأنه سيستيرم للإضاءة الخلفية والذي تم وضعه كنوع إضاءة الحافة (الجانب العلوي) وله عمر عمل يصل إلى 50 ألف ساعة ، وهناك حاجة إضافية إلى برنامج تشغيل الإضاءة الخلفية الخارجية.
