تفاصيل المنتج:
|
العلامة التجارية: | حاد | بحجم: | 1.26 بوصة |
---|---|---|---|
نموذج: | LS013B7DH05 | منطقة نشطة: | 20.88 (أفقي) × 24.36 (رأسي) ملم |
زاوية الرؤية: | 60/60/60/60 (نموذجي) | واجهة الإشارة: | SPI |
نوع المصباح: | لا ب / ل | بيئة: | Operating Temperature: -20 ~ 70 °C ; درجة حرارة التشغيل: -20 ~ 70 ° C ؛ Storage Tem |
تسليط الضوء: | لوحة LCD الصناعية CCFL LVDS,شاشة QVGA Sharp TFT LCD |
LS013 سلسلة LS013B7DH06 LS013B7DH05 LS013B7DH03 LS013B7DH01
معلومات اساسية : | الإنارة (شمعة / متر مربع) | زاوية الرؤية (L / R / U / D) | وقت الاستجابة (مللي ثانية) |
---|---|---|---|
- | 60/60/60/60 (نموذجي) (CR≥2) | 10/20 (نموذجي) (Tr / Td) | |
أفضل عرض على | وضع العرض | نسبة التباين | |
- | انعكاسي | 20: 1 (نموذجي) (انعكاس) | |
لون ديسبالي: | درجة حرارة اللون | ألوان العرض | تنسيق أبيض |
7203 ك | أحادي اللون (1 بت) | X: 0.300 ؛ص: 0.330 | |
النفاذية: | 0.4٪ (نموذجي) (مع المستقطب) | ||
أداء : | تقنية 3D | رؤية ضوء الشمس | انعكاس |
- | ضوء الشمس المقروء | 14.5٪ (نموذجي) |
مقاس اللوحه : | 1.26 بوصة | |||
---|---|---|---|---|
ميزات البكسل: | تنسيق البكسل | تكوين البكسل | مسافة البكسل (مم) | الملعب النقطي (مم) |
144 × 168 | مستطيل | 0.145 × 0.145 [175PPI] | 0.145 × 0.145 | |
الحجم الميكانيكي: | منطقة نشطة (مم) | منطقة الحافة (مم) | أبعاد المخطط التفصيلي (مم) | عمق المخطط التفصيلي (مم) |
20.88 (أفقي) × 24.36 (رأسي) | - | 24.68 (أفقي) × 30 (رأسي) | 0.75 ± 0.1 ملم | |
ميزات المخطط التفصيلي: | شكل عامل | اتجاه | ابعاد متزنة | نمط الشكل |
مستطيل مسطح | نوع عمودي | 4: 5 (أفقي: الخامس) | ||
تفاصيل أخرى: | وزن | غطاء لوحة | علاج | |
1.10 جرام (كحد أقصى) | - | مضاد للتوهج ، طلاء صلب (3H) |
لوحة القيادة الكهربائية: | توريد الجهد | العرض الحالي | قوة | |||
---|---|---|---|---|---|---|
3.3 / 3.3 / 3.3V (نموذجي) (VDDA / VDD / VIH) | - | - | ||||
ميزات الواجهة: | موضع | الإشارة | يكتب | |||
- | SPI | FPC | ||||
تفاصيل FPC: | ماركة | نموذج | دبوس الملعب | مبلغ الدبوس | كمية | إعدادات |
0.5 ملم | 10 دبابيس | 1 قطعة |

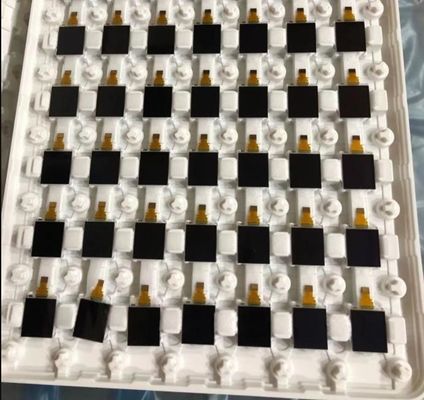

صندوق العبوة: | كمية | وزن | حجم مربع |
---|---|---|---|
1120 قطعة / صندوق | 6.5 كجم | 530 × 365 × 230 مم (L × W × H) |

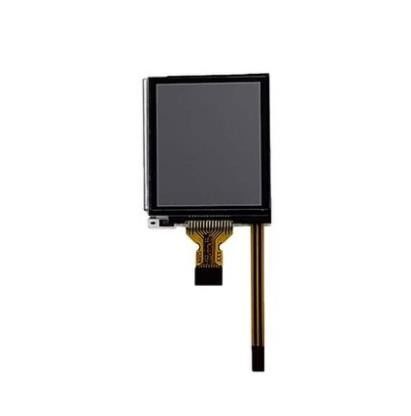

LS013B7DH05 يدعم العرض 144 × 168بنسبة عرض إلى ارتفاع تبلغ 4: 5 (عرض: ارتفاع) ، يتم ترتيب وحدات البكسل الخاصة بها في المستطيل.أما بالنسبة للتفاصيل الميكانيكية ، فهي تتميز بمساحة نشطة تبلغ 20.88 (عرض) × 24.36 (ارتفاع) ملم ، وحجم مخطط 24.68 (عرض) × 30 (ارتفاع) × 0.76 (د) ملم ، مع مصابة سطحية مضادة للتوهج ، طلاء صلب (3 ساعات ) ، الوزن الصافي 1.10 جرام (كحد أقصى).كمنتج انعكاسي LCM ، يمكن أن توفر LS013B7DH05 ، نسبة تباين انعكاس 20: 1 (نموذجي) ، 60/60/60/60 (نموذجي) (CR≥2) (L / R / U / D) زاوية عرض ، و زمن استجابة 10/20 (نموذجي) (Tr / Td) مللي ثانية.يتم تحديد المقياس الرمادي أو سطوع البكسل الفرعي بإشارة مقياس رمادية 1 بت لكل نقطة ، وبالتالي تقديم لوحة من الألوان أحادية اللون.هذا المنتج ليس لديه إضاءة خلفية.يستخدم LS013B7DH05 SPI لأنه سيستيرم لإدخال الإشارة ، والذي يتم توصيله بواسطة 10 دبابيس FPC بجهد إمداد الطاقة 3.3 / 3.3 / 3.3V (النوع)
